Usiamo la Walkera con PPJOY
Come modificare la trasmittente Walkera del DF4 per poterla usare con il simulatore PPJOY.

Ho provato a modificare una radio Walkera per il DF4 per riuscire ad usarla con un simulatore di volo (ad esempio FMS), attraverso il programma PPJoy, senza pile e senza alimentatore esterno.

Per prima cosa ho cercato di eliminare l'assorbimento relativo alla parte di trasmissione, che per usare il simulatore non ci serve: infatti in condizioni normali la radio assorbe circa 200mA anche senza il quarzo.

Analizzando il circuito stampato ho trovato un punto oltre il quale c'è la parte AF: ho tagliato la pista (è circa in mezzo allo stampato) e ora la radio assorbe circa 20mA.

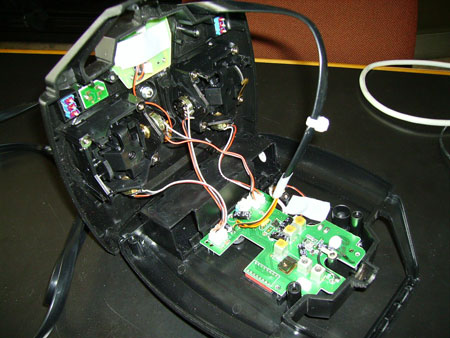

Modifica alla radio Walkera del DF4 per usarla con PPJOY

Per eliminare anche le pile o l'alimentatore esterno ho pensato di usare un segnale di controllo della seriale: ho verificato che il PPJoy alza il segnale RTS che si può usare come fonte di alimentazione della radio, visto che ora assorbe solo 20mA.

Per fare ciò ho collegato il filo dell'RTS (il 7 del DB9 e che arriva già con il cavetto perché serve alla comunicazione seriale) alla piazzola corrispondente al taglio della pista descritto sopra, in modo da alimentare la parte della logica con il segnale RTS: ovviamente la tensione è molto bassa ma è sufficiente a far funzionare il tutto (vedi foto).

Per eliminare la scomodità del cavetto seriale che ogni tanto si stacca dal suo connettore, ho saldato direttamente sullo stampato un nuovo cavetto e l'ho fatto passare dal buco dove esce l'antenna (ovviamente non montata).

Per precauzione non ho collegato i connettori dell'alimentazione esterna, dell'interruttore ON/OFF e del circuito stampato con i LED per il livello della carica batteria.

Modifica alla radio Walkera del DF4 per usarla con PPJOY

Modifica alla radio Walkera del DF4 per usarla con PPJOY


Nota Importante:
L'autore non si assume nessuna responsabilità per eventuali danni, diretti o indiretti, che dovessero verificarsi come conseguenza dell'utilizzo del presente circuito.
