Il Digital Power Recorder DPR100
Prodotto dalla americana BNB, il DPR100 รจ un registratore digitale capace di monitorare in volo i parametri di funzionamento dei modelli elettrici, una sorta di scatola nera per modellisti.
|
|
|||||||||||||||||||||||
|
Prodotto dalla americana BNB www.bnbproducts.com, il DPR 100 appartiene alla famiglia dei registratori digitali da installare a bordo dei modelli, non si tratta quindi di un sistema di trasmissione telemetrica verso terra, ma di una sorta di scatola nera che registra i parametri di funzionamento, per poi scaricarli nel proprio PC una volta che il modello è a terra, nella fattispecie vengono registrati i parametri di Corrente, Tensione, 2 Temperature (tramite sensore opzionale) e Numero di giri (sempre tramite sensore opzionale). In pratica l'apparecchio consente di conoscere le reali condizioni di lavoro del sistema, infatti a terra le letture sono sempre diverse da quelle che possiamo trovare in volo, sia per via dello stile di pilotaggio che per le condizioni fisiche e dinamiche. |
|||||||||||||||||||||||
|
|
|||||||||||||||||||||||
|
|
|
Circuito Il circuito è decisamente compatto, cuore del sistema è un microcontrollore PIC 18F2550 prodotto dalla Microchip, che tramite il software contenuto al suo interno controlla il funzionamento del circuito, alla sua destra troviamo un'eprom 25C256 da 256K utilizzata per memorizzare tutti i dati, mentre dall'altro lato dello stampato è presente il grosso sensore ACS754 per la lettura della corrente assorbita. Sullo stampato troviamo anche un led che con i sui lampeggi ci informa dello stato della memoria e del funzionamento dell'apparato, il connettore per i sensori e quello USB. Funzionamento Il funzionamento del DPR100 è estremamente semplice in quanto l'apparecchio è completamente automatizzato, basta infatti interporlo tra regolatore e batterie tramite un paio di connettori maschio/femmina ed in automatico inizia a registrare fino a quando non lo staccheremo dall'alimentazione (l'apparecchio viene alimentato dalle stesse batterie usate per alimentare il motore senza bisogno di una alimentazione esterna supplementare). Una volta a terra si collega il DPR100 alla usb del computer, si lancia il software e si scaricano tutti i dati per poterli analizzarle, se il computer è a casa non c'è nessun problema, la memoria mantiene i dati memorizzati anche senza alimentazione. Nella foto in basso possiamo notare il connettore micro USB e quello bianco per le sonde opzionali, è interessante notare che nel caso ci sia bisogno di svuotare la memoria è possibile resettarla mettendo in corto tra di loro i pin del connettore per le sonde. |
|
|
| La versione base del DPR100 permette di registrare solo Corrente e Tensione, ma utilizzando dei sensori opzionali è possibile espandere le funzionalità dell'apparecchio, al momento della stesura di questo articolo sono a disposizione 3 optional, 2 sensori di temperatura, ed uno di giri, probabilmente altri saranno disponibili più avanti nel tempo. |
|
|
|
Per la temperatura abbiamo a disposizione 2 modelli, uno con 2 sonde di temperature indipendenti, utili per monitorare 2 fonti di calore come motore e batterie contemporaneamente, oppure un modello con una sonda più un led. Lo scopo del led è di avvisare l'utente, previa programmazione tramite il software, il superamento di un determinato valore, ciò può risultare particolarmente utile in fase di test in volo, in modo da avvisare immediatamente l'utilizzatore che qualcosa non va senza dover aspettare di scaricare tutti i dati una volta a terra. Per i giri, il controllo è affidato ad un sensore di tipo magnetico (sensore ad effetto hall), è quindi possibile usarlo in contemporanea ad un eventuale controllo di giri già installato o comunque usare la stessa predisposizione tipica dei modelli di elicotteri, manca al momento una versione ad infrarosso che avrebbe senza dubbio semplificato il lavoro sugli aeromodelli. |
|
|
|
Il software risulta relativamente semplice da usare, le funzioni sono essenziali e facili da gestire basta collegare il DPR100 al PC tramite il cavo USB fornito in dotazione, cliccare sul bottone "Get Data" e tutti i dati saranno scaricati (attenzione, una volta completata l'operazione, il software resetta automaticamente la memoria del DPR100 cancellando tutti i dati presenti). Una volta ottenuti i dati possiamo personalizzare la vista modificando scala e colore di ogni parametro, sulla sinistra troviamo una piccola tabella che riassume tutti i dati, Tempo di registrazione, Intervallo di registrazione, Corrente assorbita, Efficienza della batteria, Corrente (valore Max e media), Voltaggio (valore Max, Min e media), Temperature (valore Max e media), Potenza (valore Max e medio) e Tachimetro. |
|
|
|
Volendo possiamo ingrandire porzioni del grafico e salvarlo sia in formato proprietario che testuale (per l'importazione in programmi tipo Excell). Altra caratteristica dell'apparecchio è la possibilità di salvare sessioni multiple di volo, infatti attaccando e staccando l'alimentazione le varie sessioni vengono comunque accodate fino alla fine dello spazio disponibile, sul grafico possiamo notare le barre verticali grigie che identificano proprio le differenti sessioni di registrazione. |
|
|
|
Tramite il software è possibile sia aggiornare il firmware interno del DPR100 che impostare i parametri di registrazione, all'utente è data quindi la massima libertà di impostazione, possiamo variare l'intervallo e la precisione dei sensori con notevole facilità, ovviamente più sale la precisione (e quindi la mole di dati da immagazzinare) più scende il tempo utile di registrazione. Variando i settaggi il tempo di registrazione passa da poco più di 2 ore a circa 3 minuti (settando lo strumento per la massima precisione), comunque con le impostazioni di utilizzo normale, ovvero corrente, tensione, 2 temperature, con risoluzione alta e 4 registrazioni per secondo si hanno a disposizione ben 37 minuti, più che sufficenti per un paio di voli durante la giornata. |
|
|
||||
|

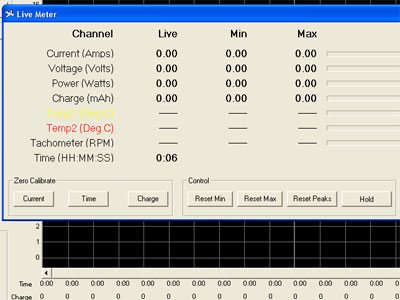

Introdotta con il firmaware 2.00, l'ultima caratteristica dell'apparato è di avere la possibilità di monitoraggio dei parametri anche in tempo reale, in pratica tenendo collegato il DPR100 al PC, viene trasformato in una sorta di test multifunzione utile per effettuare test al banco. Conclusioni In conclusione si tratta senza dubbio di un ottimo prodotto, rimango solo un po' dubbioso sul software di analisi che andrebbe migliorato per permettere una più efficace analisi, magari mettendo in relazione più sessioni di volo oppure offrendo più possibilità di controllo, coumnque nel caso vogliate provarlo è possibile scaricare gratuitamente il software dall'area download del sito ufficiale www.bnbproducts.com, una volta installato potete caricare il file di esempio. In definitiva si tratta di un buon prodotto, l'unica nota dolente è sulla manualistica, disponibile purtroppo solo in lingua inglese. |
||||
|
