Parte 3: Stampa

STAMPA

Creazione di un layout (Per la versione 2000 e successive)
Siamo giunti all'agognato momento di trasferire il frutto delle nostre notti insonni su carta (e non solo) tramite una stampante. Questa deve essere correttamente configurata e deve essere ottimizzata per la stampa della grafica vettoriale, rivolgetevi quindi al vostro manuale di istruzioni allegato alla stampante per le impostazioni specifiche. Per molte stampanti recenti non c'è da impostare nulla e fanno tutto da se. Per chi usa un plotter deve necessariamente seguire le istruzioni della guida in linea per l'Autocomposizione Aggiungi Plotter o scegliere quelli già presenti per i più diffusi.
E' possibile e consigliato (ma non indispensabile) creare un layout (insieme delle impostazioni di visualizzazione e stampa) di ogni pagina da stampare. Per ogni file si possono creare tanti layout quanti se ne desiderano, ognuno può essere associato a dimensioni di pagina e a stampanti diverse.
In genere gli elementi visualizzati solo sulla pagina stampata, ad esempio i blocchi del titolo sono disegnati nello spazio carta del layout, il disegno vero e proprio, come abbiamo visto nello spazio modello. Per visualizzare il disegno nel layout è necessario creare delle finestre di layout.
Non vi demoralizzate se vi sembra complicato, vedrete che all'atto pratico è più facile del previsto. Per il momento comunque ci limiteremo a fare una sola finestra di layout, con il disegno in un'unica scala e con il disegnato solo nello spazio modello.
Dunque, poniamo il caso di avere il nostro bel disegno appena terminato nello spazio modello con tutti gli oggetti ordinatamente suddivisi per layer e di avere spento i layer che non vogliamo stampare oppure di averli resi visibili e non stampabili con l'opzione relativa, di avere scalato il disegno secondo le unità che vogliamo utilizzare in stampa (p.e. 1 unità di disegno=1mm), ecc..

Dal menu INSERISCI selezioniamo LAYOUT e quindi CREA LAYOUT: si apre una finestra in cui inseriremo in sequenza:
  1. il nome del layout, ad esempio "stampa tavola 1"
  2. selezionare la stampante di destinazione se ne esistono più di una;
  3. le dimensioni del foglio (che potremo cambiare anche dopo);
  4. l'orientamento
  5. il blocco del titolo (se ne abbiamo preimpostato uno universale, altrimenti limitiamoci a stampare quanto disegnato, quindi selezionate "nessuno");
  6. la scala della finestra (singola), che lasceremo su 1:1;
  7. selezionare la posizione della finestra (non importa, abbiamo una finestra sola quindi passiamo oltre);
A questo punto il layout è creato e, come potete vedere sulla barra sotto l'area di disegno, ci troviamo sulla scheda stampa tavola 1. Nella scheda layout non è possibile modificare il disegno creato nella scheda modello, quindi se volete apportare delle modifiche selezionate la scheda modello dalla barra.

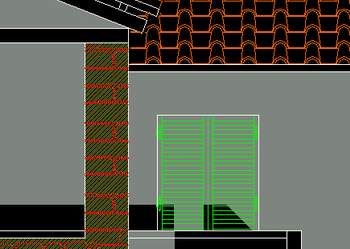

Come si presenta la finestra di layout? Probabilmente vedrete il vostro disegno o parte di esso all'interno di una inquadratura tratteggiata (che rappresenta le dimensioni del foglio, a sua volta all'interno di un rettangolo del colore del layer corrente. Se volete che tutto il disegno sia compreso all'interno dell'inquadratura cliccate su questo rettangolo e trascinate i suoi vertici fino a comprendere tutto. Riducetelo se vedete il vostro disegno come un puntino. Usate lo zoom fino ad avere la completa visione del disegno da stampare sullo schermo, non vi preoccupate se il disegno esce dalle dimensioni del foglio.

Adesso dal menu FILE selezionate IMPOSTA PAGINA. Comparirà la seguente finestra


Che si compone di due schede: Impostazioni layout e Dispositivo di stampa. Sulla prima premere il pulsante Finestra e sullo spazio disegno tracciare un rettangolo dell'area da stampare effettivamente.
Alla scala di stampa impostare il rapporto desiderato (1 mm = 1 unità), se vogliamo scalare il disegno alle dimensioni del foglio selezioniamo;
Adatta Dimensione: ne risulterà però un disegno in scala forzata. Se vogliamo ottenere una scala doppia o dimezzata basterà impostare il fattore di scala doppio o dimezzato, a voi la scelta.
Offset: serve a posizionare il disegno al centro del foglio o in un punto di coordinate note (considerando l'origine nell'angolo in basso a sx del foglio);
Dimensione foglio: consente di scegliere tra i formati preimpostati consentiti dalla stampante di sistema;
Nella seguente scheda Dispositivo di stampa


Impostate le dimensioni del foglio personalizzate secondo la stampante o plotter che utilizzate (che possono essere diverse da quelle prescelte nella creazione del layout), dalle proprietà potrete intervenire sui parametri specifici della vostra periferica.
E veniamo al nocciolo della questione: la Tabella degli stili di stampa.
Come potete constatare esistono già alcune tabelle di default che possono essere adattate al nostro uso ma io vi consiglio di crearvene una personale (o alcune) dal pulsante Nuova.

Le tabelle degli stili di stampa
Esistono due modi per cui AutoCAD tratta gli oggetti da stampare: dipendenti da colore o da nome. Qui vedremo solo la prima opzione anche perché della seconda, francamente, non mi è mai interessato niente.
Come avevo già accennato, il programma assegna ad ogni colore dell'oggetto, uno spessore e un colore di stampa. Come si vede nella tabella seguente (da cui si possono modificare i pennini) è necessario associare ad ogni colore uno spessore penna e un colore della penna stessa. Ovviamente sarebbe molto complicato effettuare questa operazione per tutti i 256 colori di AutoCAD, per questo vi ho detto di usare principalmente i primi 7 colori.


Come si vede nell'esempio al colore rosso è stato associato un colore nero (7) e uno spessore di 0.05 mm in stampa. Per esempio al n° 10 (rosso chiaro sullo schermo) è stato assegnato un colore rosso (1) e uno spessore di 0.15 mm, al n° 15 (marroncino), un colore blu (5) e spessore 0.3mm. I colori che lasceremo di default saranno stampati nel colore oggetto (cioè il n° 233 sarà stampato in colore 233) e spessore 0.25 mm.
Che cosa significa lavorare con questa tabella? Come avrete capito al momento di assegnare un colore ad un layer dovrete pensare che tutti gli oggetti in esso contenuti saranno stampati con un certo spessore di linea e colore. Ecco l'importanza di avere i colori dipendenti da layer, infatti se io necessito di cambiare spessore ad una categoria di linee di un disegno non ho che da andare sulla finestra della gestione layer e cambiare il colore proprio del layer. Può succedere che non tutti gli oggetti che si trovano su un layer specifico debbano necessariamente avere quello spessore in stampa e quindi esistono due strade. O li trasferite su un altro layer appositamente creato o (orrore!) modificate il colore proprio dell'oggetto. Questo è consigliabile farlo solo se si tratta di pochi oggetti.
E' utile avere sempre sottomano, quando si disegna, la tabella dello stile che si intende usare in stampa. Io, per i disegni tecnici, uso la seguente tabella:

Colore layer Colore linea Spessore
1 7 0.05
2 7 0.1
3 7 0.15
4 7 0.4
5 7 0.5
6 7 0.6
7 7 0.25
8 8 0.1
9 9 0.1
10 1 0.15
11 1 0.05
12 2 0.15
13 3 0.15
14 4 0.15
15 5 0.15
16 6 0.15
50 2 0.25
84 3 0.25

Con questa ho potuto far fronte alle più disparate esigenze grafiche senza problemi, confidando anche nella possibilità di aggiungere in qualsiasi momento un nuovo spessore o colore. Potete creare anche diverse tabelle di stili per i diversi tipi di disegno, io ne ho 4. Dalle opzioni potete decidere quale di queste tabelle sarà di default e trovarla automaticamente preselezionata nella finestra imposta pagina.
Tornando alla finestra Imposta pagina, una volta assegnata la tabella degli stili di stampa non resta che uscire e controllare a video che il nostro disegno sia effettivamente contenuto nel foglio e che abbia la dimensione voluta. Se qualcosa non è andato per il verso giusto tornate su Imposta pagina e modificate le impostazioni.

Stampa
A questo punto possiamo premere il pulsante con l'icona della stampante. Si aprirà una finestra in cui ritroveremo tutte le impostazioni configurate su Imposta pagina e che non dovete modificare (perché non avranno effetto sul layout). Limitatevi a vedere l'anteprima di stampa premendo il pulsante "tutto". In questa anteprima è possibile visualizzare il disegno come sarà stampato, comprensivo dei colori e degli spessori di linea assegnati: si può zoomare per vedere meglio lo spessore di linea.
Se qualcosa non torna è necessario abortire la stampa e tornare su Imposta pagina per le modifiche del caso oppure sullo spazio modello per ritoccare il disegno.
Se invece tutto è come desiderato premere OK.
Una considerazione sui colori: i primi sette colori sono in genere stampati correttamente anche per linee molto sottili, questo perché risultano essere primari o complementari dei primari e le stampanti dispongono di questi colori nelle cartucce. Tutti gli altri sono il risultato della mescolanza dei primi. Siccome le moderne inkjet mescolano i colori direttamente sul disegno proiettando minuscole particelle di inchiostro ravvicinate in modo da ottenere una mescolanza "ottica" del colore ne risulta che le linee molto sottili non vengano stampate molto fedeli al colore prescelto. Questo presuppone che per i migliori risultati con queste linee si debba disporre di alte risoluzioni di stampa.
Per visualizzare, ed opportunamente stampare, tutta la gamma disponibile esiste un file nella cartella Sample dal nome "color wheel.dwg": la tabella da associare a questo file è quella di default, cioè con tutti i colori propri degli oggetti.

Finestre multiple
Il caso che abbiamo visto precedentemente era relativo ad una sola finestra di stampa. Il layout realizzato viene salvato nel file del disegno che abbiamo fatto e resta sempre disponibile per successive stampe senza dover modificare alcuna impostazione. Ovviamente se si desiderano stampare altre viste del disegno o dei particolari o utilizzare un'altra stampante o uno scala diversa, si possono creare altrettanti layout. Nel caso che volessimo stampare più viste dello stesso disegno in scale diverse, sullo stesso foglio (ad esempio una pianta in scala 1:100 e dei particolari in scala 1:25) dobbiamo creare più finestre di layout ed inserirle nello stesso spazio carta, seguendo le istruzioni che abbiamo visto per CREA LAYOUT. Per impostare le varie scale dobbiamo utilizzare il comando ZOOM nel layout ed inserire il rapporto desiderato. Occorre inoltre impostare stili di testo, di quota e di linea in modo che si adattino alla scala del layout in uso. Qui però il discorso si fa un po' complicato e per una trattazione approfondita vi rimando ai manuali specializzati. Per ora siamo in grado di stampare in scala qualsiasi disegno, e nulla ci vieta di salvare delle viste scalate direttamente sulla spazio modello da stampare insieme al modello stesso.
Adesso dovrebbe esservi chiaro perché AutoCAD opera in unità di disegno e non in unità di misura: la scala viene impostata solo al momento della stampa e dallo stesso disegno si possono trarre tutte le viste che vogliamo, nelle varie scale senza dover modificare il modello.
