Tester per Batterie

Di BaroneRosso (link)
Pubblicato il 23 May 1999 in: Modellismo Articoli
TAG:Schemi elettrici
Un piccolo e preciso tester per controllare lo stato delle batterie del vostro modello

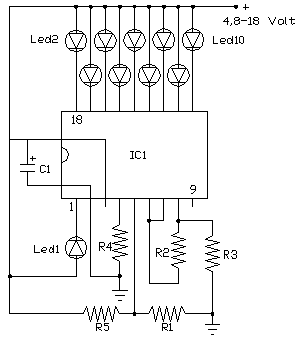

Schema Tester Batterie
Versione 1.1 - Maggio 99

 Componenti:
 Resistenze
R1  1K ohm (1% 1/4watt)
R2  1K21 ohm (1% 1/4watt)
R3  47,5 ohm (1% 1/4watt)
R4  53K6 ohm (1% 1/4watt)
R5  Vedi Articolo
 Condensatori
C1  22uF 16Volt Elettrolitico
 Diodi
D1-D10  Diodi Led (es. 5 Verdi, 3 Gialli, 2 Rossi)
 Integrati
IC1  LM3914

Tramite questo circuito è possibile tenere sotto controllo i pacchi batterie, ricaricabili e non, inoltre visto il basso peso del circuito possaimo installarlo direttamente a bordo del modello.
Lo schema è molto semplice ma allo stesso tempo estremamente preciso, infatti adopera un integrato appositamente progettato per questi scopi, inoltre non c'é bisogno di nessuna taratura in quanto il circuito funzionerà perfettamente appena verrà alimentato. Nel caso si scelga di installare il circuito direttamente a bordo del modello può accadere che l'indicatore a LED oscilli quando si muovono i servocomandi, ciò è dovuto all'eccessiva sensibilità del circuito, non è un difetto.
Variando il valore della resistenza R5 è possibile adattare il circuito al numero di celle di cui è composto il nostro pacco, nella tabella sottostante trovate i valori già calcolti, la colonna del passo indica la differenza di tensione tra 2 led. E' importante prestare attenzione alla polarità quando si collega il voltmetro per evitare di bruciare l'integrato LM3914.

Tabella di riferimento per la resistenza R5

N. elementi R5 (tutte 1%) Tens. Min. Tens. Max. Passo
4 2K94 4,4 5,2 0,08
5 3K92 5,5 6,5 0,1
6 4K87 6,6 7,8 0,12
7 5K90 7,7 9,1 0,14
8 6K81 8,8 10,4 0,16
9 7K87 9,9 11,7 0,18
10 8K87 11 13 0,2

Es:
Batteria da 5 elementi, resistenza da 3K92 Ohm, il primo led si accenderà con una tensione di 5,6 (5,5+0,1), il secondo a 5,7 (5,6+0,1), il terzo a 5,8 (5,7+0,1), il quarto................., l'ultimo led si accenderà con 6,5volt (5,5 + (0.1X10))


Nota Importante:
L'autore non si assume nessuna responsabilità per eventuali danni, diretti o indiretti, che dovessero verificarsi come conseguenza dell'utilizzo del presente circuito.




ciao ho realizzato il circuito, vorrei sapere però una cosa, e cioè se i led si accendono in base alla carica della pila, quindi a pila carica si accende il primo verde, e man mano che si scarica la pila si accendono gli altri.E' giusto?Ciao
Commento postato da Ozzzy il 11 May 2007 alle 10:32
C'e' da controllare che la scala sia esatta, senza resistenze di precisione ovviamente risulta un po' alterata.
Commento postato da BaroneRosso il 15 April 2005 alle 21:52
[quote]Originally posted by BaroneRosso@15 aprile 2005, 13:57
Con resistenze al 5% il prodotto perde un po' di precisione, eventualmente controlla con un buon tester
[right][post=63038]Quoted post[/post][/right]
[/quote]

Perchè c'è da fare una taratura?
Dove devo controllare?

Grazie,
Canister.
Commento postato da Canister il 15 April 2005 alle 18:03
Effettivamente in un primo tempo l'avevo realizzato con le resistenze al 5%, perchè non riuscivo a trovarle e non era molto preciso, con quelle all'1% è decisamente migliore.

Grazie Barone.
Commento postato da damgiu il 15 April 2005 alle 15:15
Con resistenze al 5% il prodotto perde un po' di precisione, eventualmente controlla con un buon tester
Commento postato da BaroneRosso il 15 April 2005 alle 15:07
