Rhino

[szwonek73]

Scusa il comando e :

Cascata curve da oggetti

Marco

[Odi]

Ordinate? Cilindro? Spiegare? 😊

Saluti!

[szwonek73]

Si,Peppe chiedeva come ricavare le ordinate da una fusoliera senza doverle disegnare

[Peppe46]

Mitico!!
Grazie szwonek73 !!!!

[Odi]

Fiko! Certo che prima bisogna avere un modello preciso :eek:
Ci arriverò! Entro la scadenza dei 90 giorni :p (bon..Se caso ho altri 5 pc dove installare rhino...)

Saluti!

[Odi]

Oggi ho trovato un paio di orette per impratichirmi, sempre bozza, ma decisamente meglio del primo approccio





Appena avrò capito come fare lo sviluppo di un profilo simmetrico lungo il direzionale inizierò a lavorare sul definitivo

[szwonek73]

Ciao Odi,ho usi superficie da una rete di curve o patch
Saluti
Marco

[excalibur27]

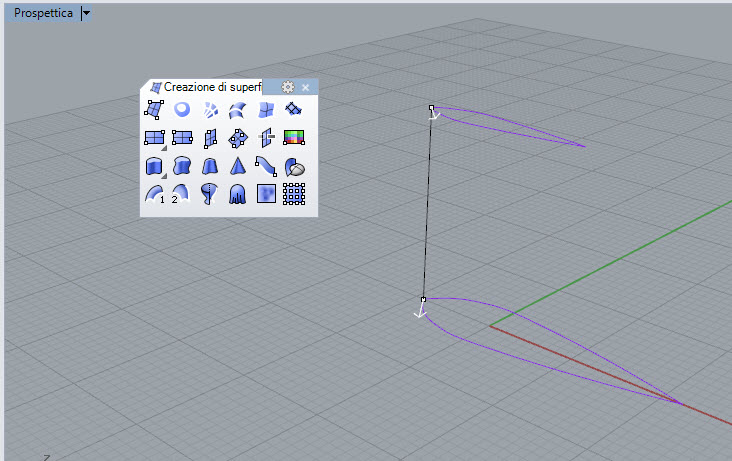

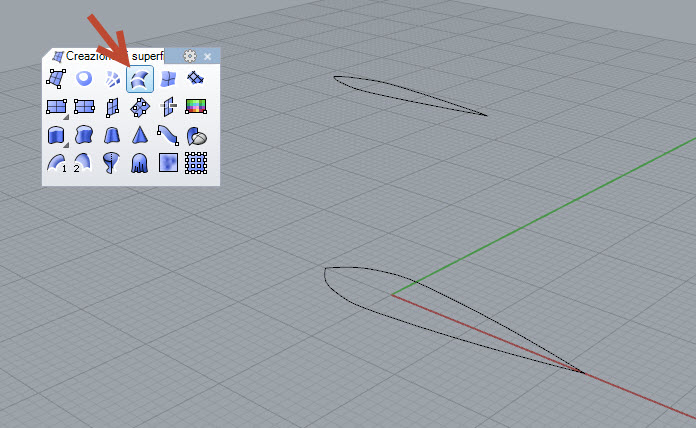

Credo che sia più facile in questo caso per Odi usare il comando Loft,
disegna i profili del timone nella vista superiore, nella vista frontale li posiziona
e poi usa il comando Loft selezionamdo i profili nell'ordine di disegno, un esempio anche se non curato
Un saluto particolare a valenza

[Odi]

Ciao a tutti e grazie mille per gli utilissimi consigli!

Domanda, in entrambi i casi dovrei (loft o rete di curve) dovrei disegnare i profili del timone, il quale però non segue linee rette il BE ed il BU sono ellittici, (salvo sulla congiunzione tra deriva e timone), meglio disegnarli separatamente?

Altra domanda, come gestireste il terminale alare? il quale si rastrema lungo la corda alare, ne ho provate un paio, ma senza ottenere niente..

Ultima domanda, la fusoliera è "divisa" in due parti, la prima sino al redan, poi c'è lo scaletto ed inizia la seconda parte col trave di coda. Se penso costruttuvamente lo scaletto viene generato da due ordinate accoppiate che nella parte superiore sono identiche, mentre quella inferiore risulta più corta con cambio del profilo della chiglia. Così ho fatto il 3D, non che non mi piaccia, ma volevo sapere se ci potrebbe essere un'altra soluzione per imporre a Rhino di generare la superficie in un pezzo unico.


Grazie mille ancora per l'aiuto!

[excalibur27]

Alla prima domanda ti consiglio di disegnarli separatamente, per il terminale alare e deriva
( sapevo che questa era la domanda successiva ) vi sono tanti modi per crearlo, tipo disegnare il profilo in 2 linee separate e poi disegnare i profili ed posizionarli nei vari punti
e poi creare una superficie da rete di curve, ma credo che a te ( per il momento ) basti
il comando Rivoluzione su binario ( quando seleziona il comando Tasto destro )
Crei il profilo del terminale, disegni la bombatura con un arco, una polilinea, ecc. disegni
due punti come nelle foto da esempio ( fatto velocemente perdonatemi ) e seguendo la riga di comando selezioni 1 il profilo, 2 il binario, 3 e 4 inizio e fine asse rotazione.
ciao
