Segnalazione urgente per i possessori di turnigy 9x anche con scheda gruvin

[Frank73i]

Salve,

Ho appena fatto questo modifica sul mio T9x (con atmeg64) con il modulo stock, volevo segnalarvi che sul mio Tx, la scheda dove si fa DUE tagli (fronte e retro del pcb come segnalato della foto della modifica) si trova sul trim destra del mio radio (sinistra quando lo guardo senza il coperchio dietro) al contrario con quella di Gruvin, mentre la scheda trim sinistra (destra senza il coperchio) si fa soltanto un taglio (sul il retro del pcb) forse varia da radio a radio, nel mio caso con atmeg64. Meglio testare il continuità della pista per essere sicuro che è proprio stato tagliato. Purtroppo non ho fatto delle foto per far vedere a voi.

E un altra cosa bellissima, MI SON RISOLTO LA ''JITTER'' DEL MIO SERVO CON QUESTO MODIFICA !!! stavo gia' pensando di mettere il modulo frysky perche non riesco piu a pensare come risolvere questo problema, non avevo messo subito il modulo di frysky perche ho ancora due rx di turnigy e non mi va per adesso a fare l'upgrade (soldi,soldi,soldi)...

[il_Zott]

ciao
ecco qui qualche altra info e foto per fare la modifica

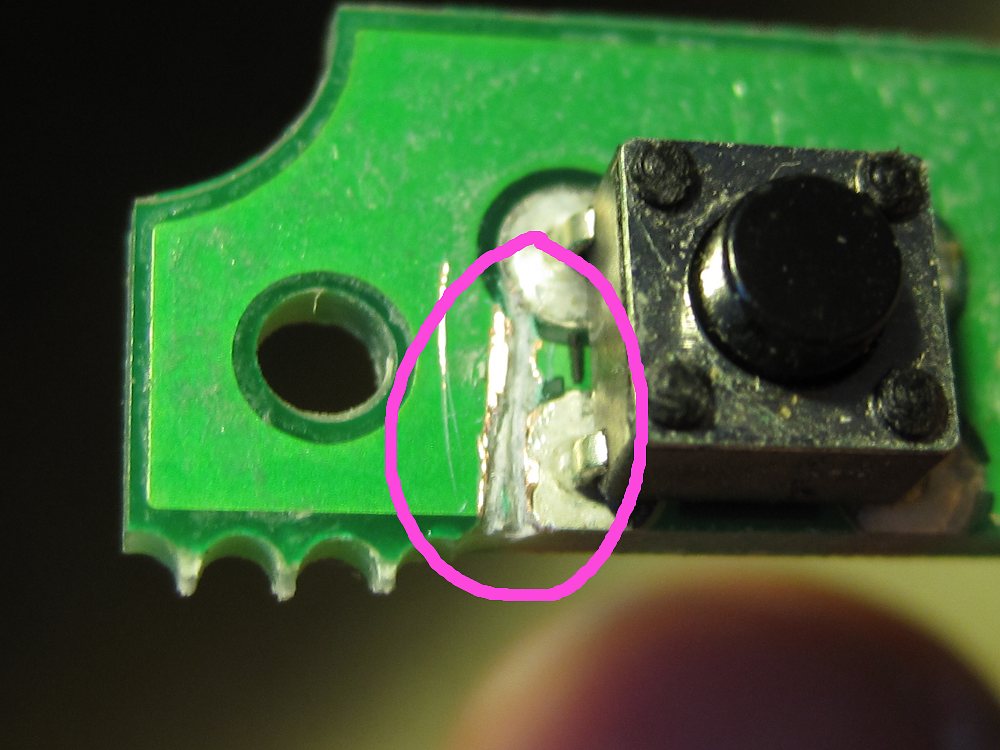

Partiamo da dove tagliare le piste sul circuito stampato:



scusata la rozzezza del taglio, ma l'ho fatto con un banalassimo taglierino...

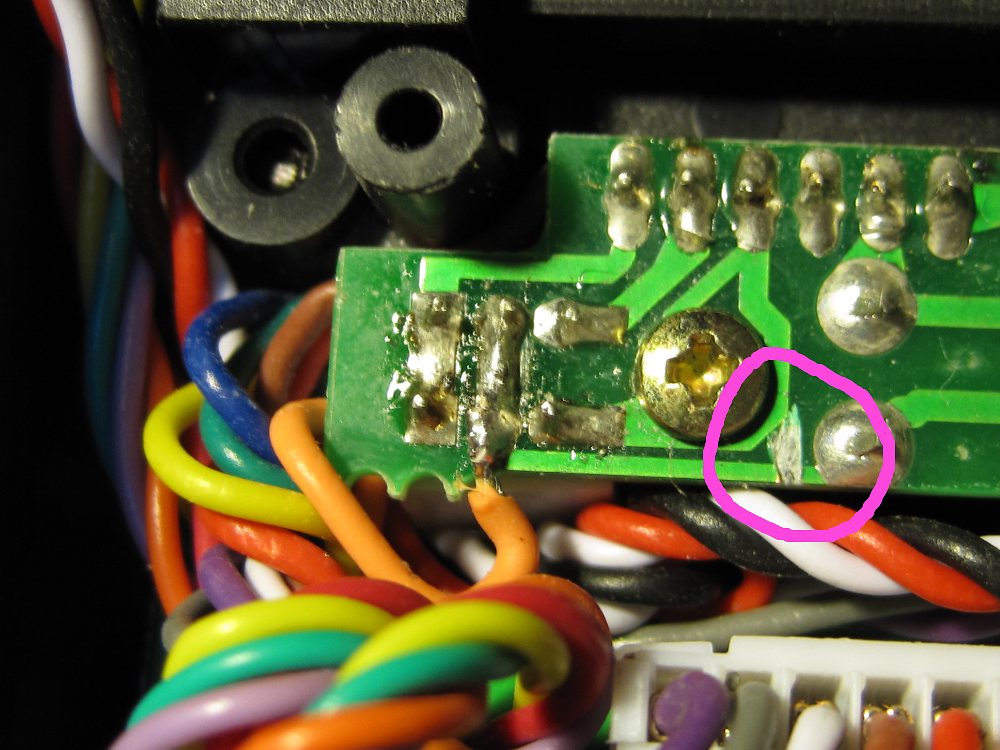

l'altro taglio ed il nuovo punto dove va saldato il filo arancione

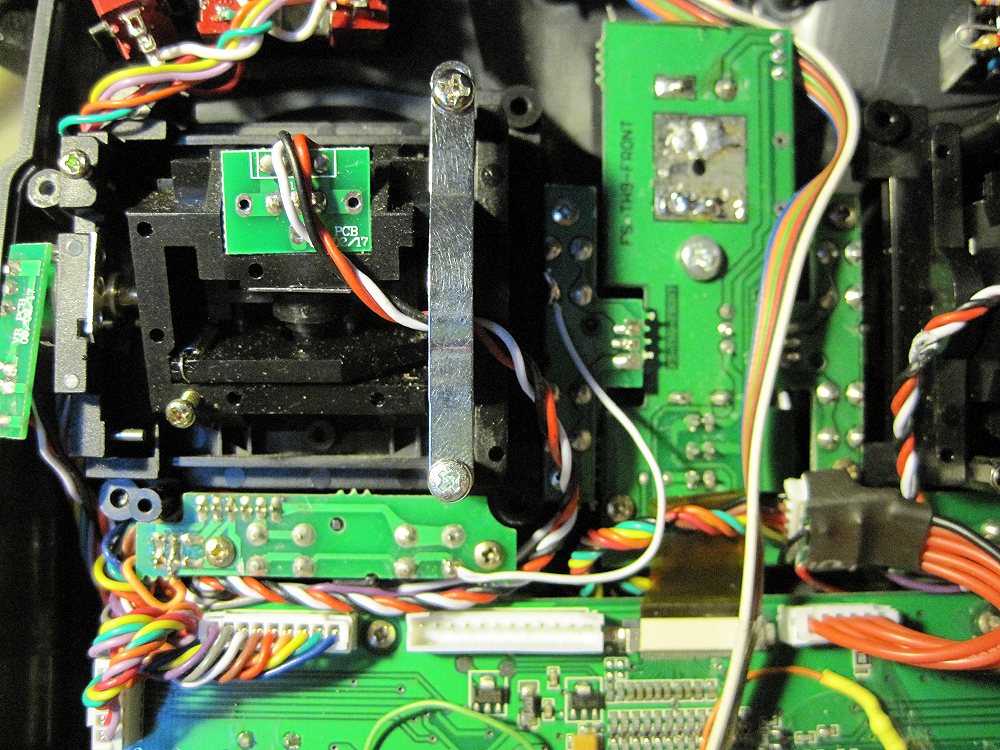

la nuova massa (io ho usato un filetto bianco) va ricollegata cosi:

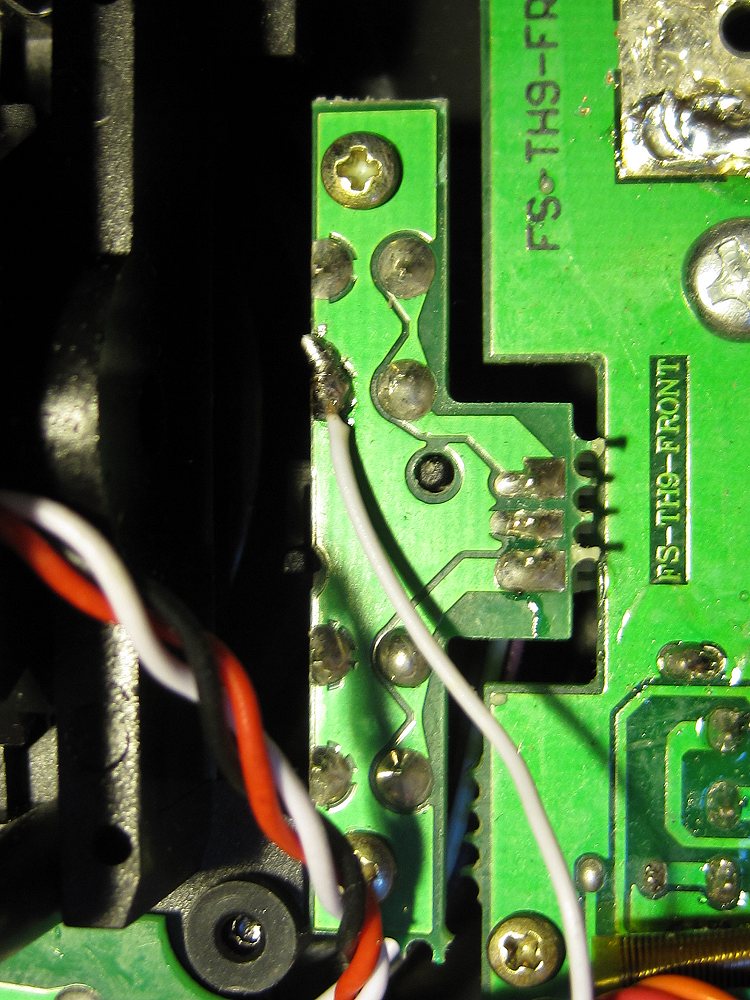

per comodità ho saldato il filo bianco in un altro punto sulla basetta del trim vercitale, non cambia nulla , è solo un punto piu comodo.




segue stick 2

[il_Zott]

passiamo all'atro stick

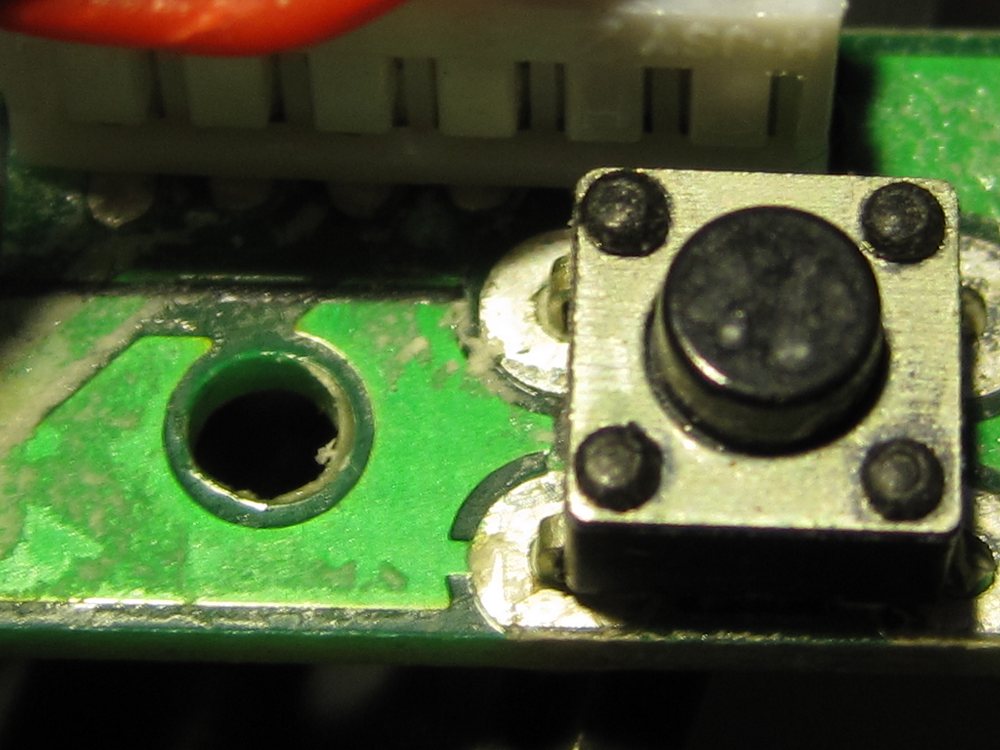

pulsante prima del taglio, notate bene la protuberanza di circuito che finisce sotto il pulsante e il ponticello che va sulla piazzola della saldatura

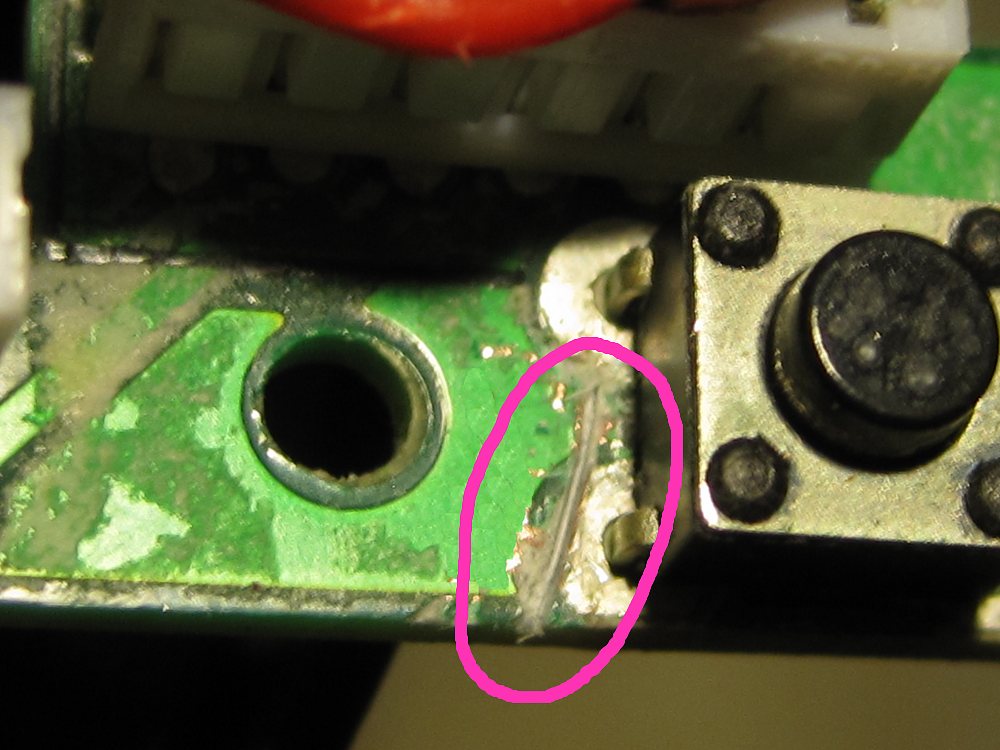

in tutti e due le basette ( anche dell'altro trim) il taglio va fatto cosi, in modo da isolare protuberanza e ponticello:

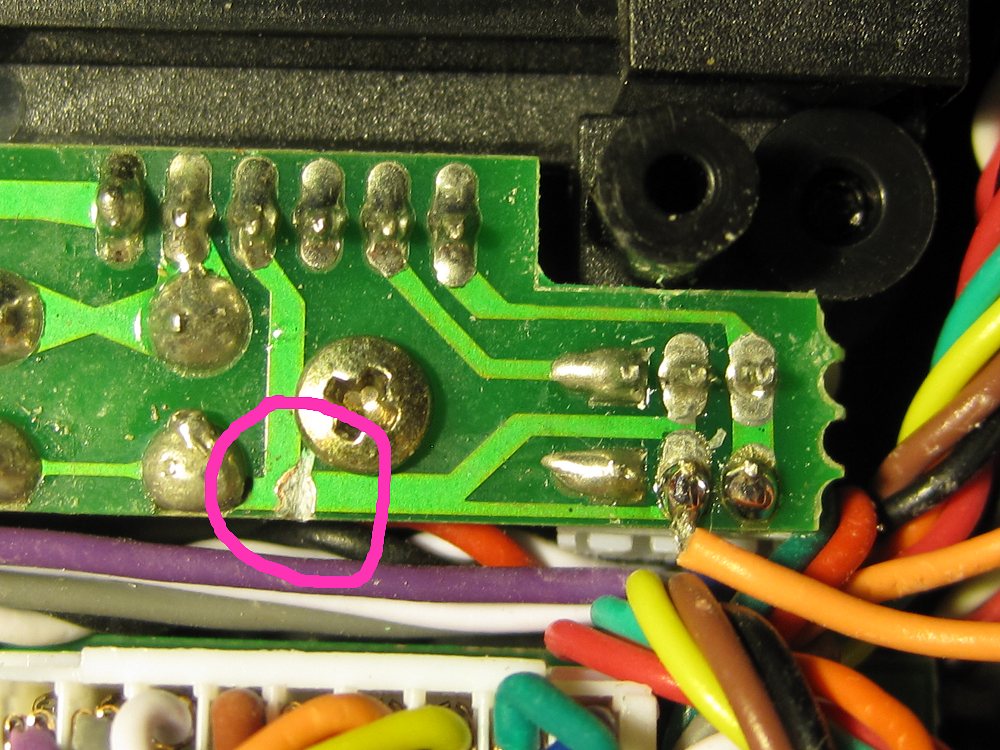

altro taglio e riposizionamento solito filo arancione:

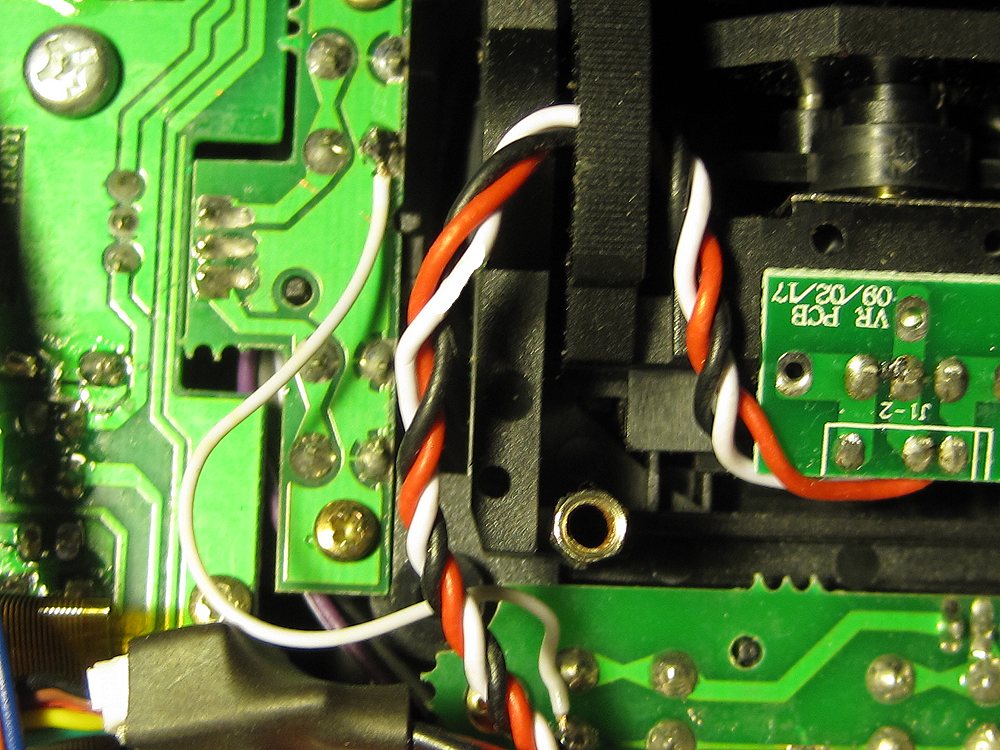

collegamento nuova massa ( sempre filetto biaco) a trim verticale:




Ciaoooo

[Nicus]

Più che un taglierino... hai usato un'accétta....

Comunque grazie....

Ciao
Nicus

[il_Zott]

logicamente il filo arancione da tagliare e spostare è sempre lo stesso indicato nella guida su rcgroups



non ho fatto le foto del filo tagliato perche mi sembra chiaro quale sia

ciao ciao

[romoloman]

Stasera provo a fare un'altra modifica, forse si può evitare di tagliare il filo arancione...

[pincopaolino]

Grazie a Romolo per la segnalazione e a zott per la guida grandi ;)

Inviato dal mio GT-I9300

[Nicus]

Non me ne voglia nessuno, ma ho raccolto i testi e le foto de Il_Zott in un file pdf che si potrebbe mettere in testa al tread cosi che chiunque possa scaricarlo e/o stamparlo a piacimento...

Grazie ancora Zott

Ciao
Nicus

[gnaogab]

Gnao!

Grande il_Zotte anche I-ROBY!!!!! Tutttttti!
Siete come la Panda, se non ci foste dovrebbero inventarvi!

Comunque le spiegazioni fotografiche sono fantastiche, tant'è che le ho capite anch'io...

Il file pdf che ha fatto Nicus lo metterei anche nella Miniguida della Turnigy9x.
Grazie a tutti, bravi.
Gnao
Gab

[Skizzo]

Non centra nulla... ma una volta ricordo che un mio amico mi dette la sua radio per trimmare il modello...
Aziono il trim del timone verso destra..e si resetta la radio..
Fortunatamente il tempo di boot e resync con il modulo futaba è durato meno di due secondi e ho portato a terra il modello senza un graffio...
A terra riprovo.. e tenendo il trim a destra la radio e il modulo si spengono, riaccendendosi rilasciando il trim.. anche dando sinistra era tutto ok.
Decidiamo di mandare la radio in assistenza, ma un paio di giorni dopo il difetto non lo ha piu fatto.
Fatto sta che alla fine si è preso una fx20 risolvendo il problema..
Credo che potrebbe aver avuto un problema piu o meno analogo a quello che accade a voi anche se radio, shemi e progetto completamente diverso..
Ah... la radio era una mc19
