inversione poli batteria

[serli]

Ciao ragazzi volevo un aiuto oppure un consiglio, ho inavvertitamente colegato la lipo alla mia Optic 6 invertendo i poli.
Ho sentito una leggerissima puzza di bruciato e ho staccato immediatamente la batteria, vado per accendere la radio ma si accende solo il led azzurro.
Ho controllato sommariamente le piste e se cen'erano bruciate ma niente.
Premetto che non sono un esperto di elettronica quindi non saprei misurare elemento per elemento con il tester.
Cosa pensate possa fare. Secondo me è una sciocchezza, sapete cosa possa fare?
Grazie 1000 a tutti

[marcosinatti]

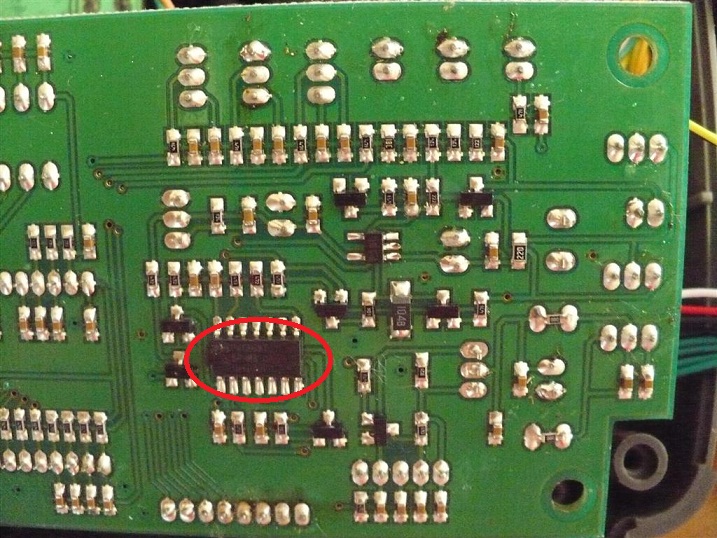

Se il display si accende, al 99% si è bruciato solo un integrato a 14 pin siglato HEF4066T oppure CD4066, aprendo la radio lo trovi in basso a destra sulla scheda.
Se lo guardi bene forse gli si è formata una piccola bollicina sopra.
Il resto del circuito dovrebbe essere salvo...
Se il display non si accende la cosa potrebbe essere grave.

Discussione simile, ma la optic non ha il secondo integrato LM324 http://www.baronerosso.it/forum/radi...un-casino.html

[serli]

Il problema e' che il display non si accende, si accende solo la luce di stato.
Ma puo' essere che non ci sia un circuito di protezione, leggevo di un diodo a protezione delle inversioni di polarita'.

[marcosinatti]

No, sulla optic6 niente diodo di protezione di fabbrica.
Se il display non si accende potrebbe dipendere dallo stabilizzatore di tensione, ma se si è bruciato quello è alta la probabilità che si sia portato dietro altri componenti.
In qualunque caso il 4066 è bruciato, quello si brucia subito appena inverti i poli.
Sono tutte supposizioni, senza fare misurazioni strumentali è difficile, andare a naso non è il miglior modo di eseguire una riparazione...

[serli]

il 4066 sembra in buono stato, quello ridotto male sembra l'altro di cui non riesco a leggere nemmeno il codice.
Scusa, se non e' troppo complicato spiegarlo, come si misura l'integrita di un integrato con il tester?

[marcosinatti]

Non si riesce a controllarla con il tester.
Comunque a me non sembra messo male quello, se non erro è la eeprom dove vengono salvati i programmi dei modelli, potrebbe sembrarti rovinato ma spesso è la vernice protettiva.
Se hai il tester possiamo controllare se c'è il 5V dopo lo stabilizzatore.
Il punto più semplice per misurare il 5V sono i potenziometri degli stick, misura i due pin laterali di un potenziometro (quello che ti risulta più semplice dei 4), con il tester messo per V.

[serli]

certo ho il tester spiegami per favore come fare

[marcosinatti]

Scusa, ho corretto il messaggio precedente mentre rispondevi, ci ho aggiunto il punto da misurare...

[serli]

adesso provo, ti tengo informato, intanto grazie 1000

[serli]

ecco ho misurato sulla scheda i pin laterali (sono3 i pin) delle uscite dei canali misurano 4,66V che ne dici?
