Problemi HITEC Eclipse 7 35Mhz

[RedLine]

Originalmente inviato da RedLine

quindi dici di provare in modalità heli il canale 5 .. sarebbe il pomello sinistro? (analogico da girare)
perchè in modalità aereo credo che il ch5 sia il carrello ed è uno switch ..

se mi confermi provo subito..

credo sia proprio come dici tu!! :-) :-D
se metto il servo in ch7 e giro il pomello analogico il servo risponde alla perfezione ..

anche se metto il servo sul canale 5 e attivo lo switch on off del carello il servo fa il suo dovere!

quindi si sono fritti quei moduli che dicevi tu in precedenza per un errato collegamento della batteria?

come si procede?


grazie mille del prezzioso aiuto!

[RedLine]

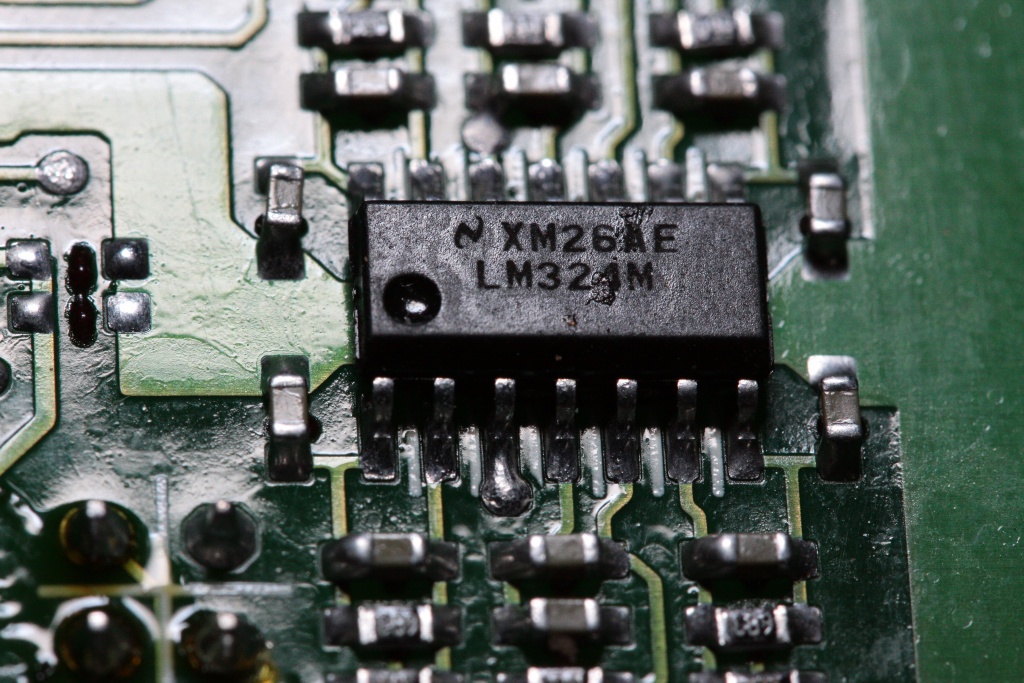

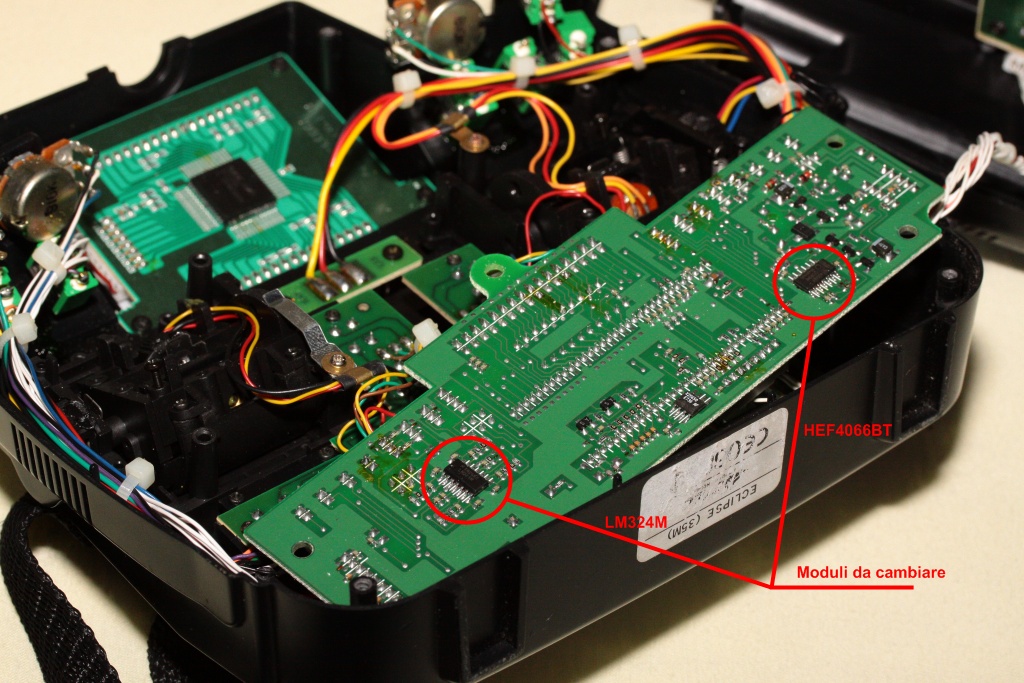

intanto ho controllato nella radio e credo di avere individuato entrambi i moduli che intendevi, il LM324 è la versione M (quindi LM324M)

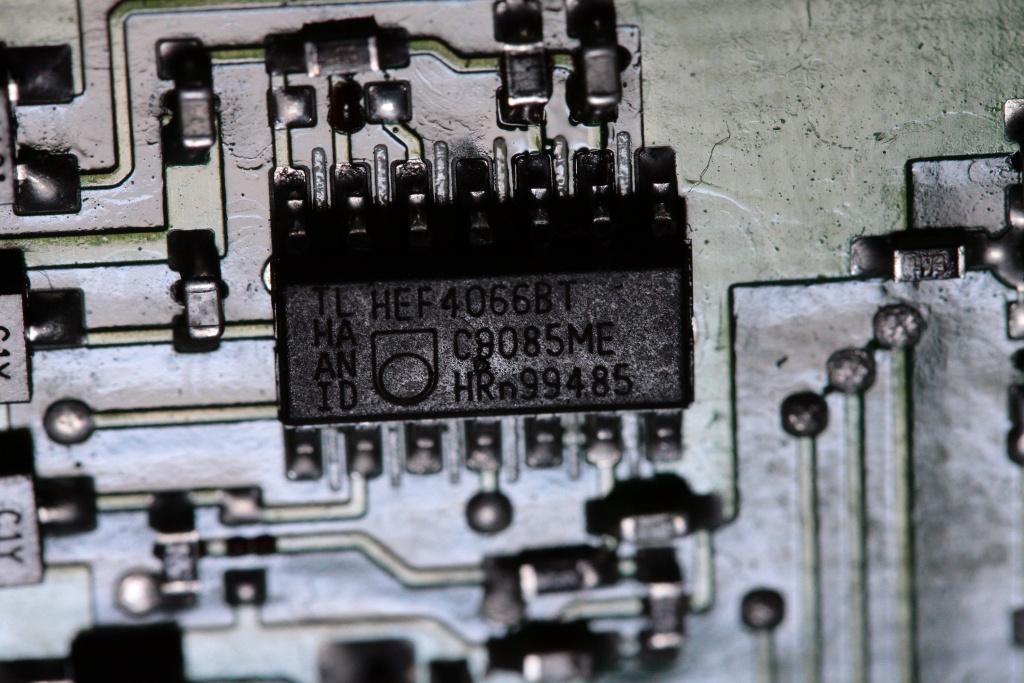

mentre quello che dicevi essere il CD4066 può essere che si chiami HEF4066BT ??

il fatto adesso è che per trovarli non ci dovrebbero essere troppi problemi (anche su ebay gli ho trovati e costa di più la spedizione che il modulo 0,50€)
ma per sostituirli è un casino visto che me li aspettavo più grandi!

invece sono dei modulini proprio piccoli e le saldature non credo siano fattibili per me (avrei la punta per il saldatore così fina ma non mi fido perchè so già che farei un pasticcio con lo stagno)..

cosa potrei fare?

oppure credi che convenga mandarla in assistenza direttamente con le indicazioni che mi hai dato e farlo sostituire da loro? non dovrebbe costare on occhio dalla testa o si?

grazie

[marcosinatti]

Se la trasmissione funziona il 4066 è buono, non so come si sia salvato ma è funzionante.
Il 324 sembra abbia anche dei rigonfiamenti in foto, tipico di quando prendono una briscola!
Non so dirti che prezzi faccia l'assistenza.
Se fossimo sicuri che è quello bruciato e l'assistenza ti chiede un botto, te lo posso sostituire anche io, ti paghi la spedizione e la rispedizione e un caffè se un giorno ci incontriamo di persona l'ho già fatto con altri utenti del forum.
Però bisognerebbe essere certi che il danno sia quello altrimenti rischi di spedirmela ma di non risolvere niente.
In alternativa puoi sentire qualche laboratorio di riparazione tv della tua zona, in teoria dovrebbero essere in grado di sostituirlo alla grande.
Se vuoi possiamo fare anche delle misurazioni con il tester per vedere se muovendo gli stick ci sono cambiamenti di tensione sulle uscite dell'operazionale, ma ci vuole un pò di pratica e mano ferma perchè se fai qualche corto tra i pin rischi di fare più danni.
In caso ti dico quali pin misurare e come...

[RedLine]

Originalmente inviato da marcosinatti

Se la trasmissione funziona il 4066 è buono, non so come si sia salvato ma è funzionante.
Il 324 sembra abbia anche dei rigonfiamenti in foto, tipico di quando prendono una briscola!
Non so dirti che prezzi faccia l'assistenza.
Se fossimo sicuri che è quello bruciato e l'assistenza ti chiede un botto, te lo posso sostituire anche io, ti paghi la spedizione e la rispedizione e un caffè se un giorno ci incontriamo di persona l'ho già fatto con altri utenti del forum.
Però bisognerebbe essere certi che il danno sia quello altrimenti rischi di spedirmela ma di non risolvere niente.
In alternativa puoi sentire qualche laboratorio di riparazione tv della tua zona, in teoria dovrebbero essere in grado di sostituirlo alla grande.
Se vuoi possiamo fare anche delle misurazioni con il tester per vedere se muovendo gli stick ci sono cambiamenti di tensione sulle uscite dell'operazionale, ma ci vuole un pò di pratica e mano ferma perchè se fai qualche corto tra i pin rischi di fare più danni.
In caso ti dico quali pin misurare e come...

per quanto riguarda i centri assistenza TV ci avevo già pensato .. visto che anche loro saldano ciruiti così piccoli pensavo di farlo sostituire da loro..

per fare i test accolgo molto volentieri la tua offerta e se mi dici quali pin controllare vado sul sicuro che sia quello il problema ..
non ci dovrebbero essere problemi a testarlo ..

[marcosinatti]

Tutte le misure da fare richiedono il puntale nero nel punto dove ho fatto il cerchietto celeste.
Con il tester con una portata intorno ai 20V in tensione continua o superiore misura con il puntale rosso il pin che ho cerchiato in rosso, dovresti trovarci la tensione della batteria.
Poi nei punti dove ho scritto STICK dovresti trovare delle tensioni che variano in base alla posizione degli stick, io li ho numerati da 1 a 4 ma non so a quale stick corrispondono, però puoi tenere un pin e poi muovere gli stick uno alla volta e vedere.
Queste tensioni non è detto che siano presenti, perchè se il 324 è andato in corto potrebbe portare i potenziometri a massa.
Se il 324 fosse buono e hai delle tensioni sui pin STICK nei pin SEGNALE dovresti trovare delle tensioni che variano in base alla posizione degli stick che però sono 1,25 volte circa superiori a quelle dei punti chiamati STICK.
Scusa le ripetizioni
Sicuramente nei punti segnale non trovi niente di buono...
Non so di preciso che tensioni dovrebbero esserci, ma ad occhio, dallo schema dovrebbero stare tra 1 e 4 volt con stick agli estremi.
Ovviamente tutto va fatto a radio accesa, quindi occhio a non fare corti!!!

[RedLine]

Originalmente inviato da marcosinatti

Tutte le misure da fare richiedono il puntale nero nel punto dove ho fatto il cerchietto celeste.
Con il tester con una portata intorno ai 20V in tensione continua o superiore misura con il puntale rosso il pin che ho cerchiato in rosso, dovresti trovarci la tensione della batteria.
Poi nei punti dove ho scritto STICK dovresti trovare delle tensioni che variano in base alla posizione degli stick, io li ho numerati da 1 a 4 ma non so a quale stick corrispondono, però puoi tenere un pin e poi muovere gli stick uno alla volta e vedere.
Queste tensioni non è detto che siano presenti, perchè se il 324 è andato in corto potrebbe portare i potenziometri a massa.
Se il 324 fosse buono e hai delle tensioni sui pin STICK nei pin SEGNALE dovresti trovare delle tensioni che variano in base alla posizione degli stick che però sono 1,25 volte circa superiori a quelle dei punti chiamati STICK.
Scusa le ripetizioni
Sicuramente nei punti segnale non trovi niente di buono...
Non so di preciso che tensioni dovrebbero esserci, ma ad occhio, dallo schema dovrebbero stare tra 1 e 4 volt con stick agli estremi.
Ovviamente tutto va fatto a radio accesa, quindi occhio a non fare corti!!!

perfetto grazie mille.. domani se riesco provo e ti faccio sapere..
cmq l'indicatore che il modulo non funziona come dovrebbe sarebbe il fatto di non trovare ( o di trovare pochissima) tensione sui poli chiamati SEGNALE qando muovo gli stick .. giusto?
ma la stessa cosa vale anche per i poli STICK? cioè se trovo tensione su STICK ma nessuna su SEGNALE è tutto a posto lostesso? o per funzionare correttamente devono andare tutti e due?


per non fari corti non ci sono problemi, mi faccio aiutare da mio fratello che mi terrà il polo negativo fermo, e io mi sposterò con quello positivo sui poli segnati, ovviamente sul tester ho i puntali con punta sottilissima .. se a radio spenta vedo che è difficile stare solo su di un polo allora schermerò gli altri posli con del nastro prima di fare il test.. ci metterò un po ma alemeno vado sul sicuro ;-P

[marcosinatti]

Se il 324 è buono trovi tensione variabile sia nei punti STICK che SEGNALE e la tensione sul punto SEGNALE è circa 1,25 volte maggiore di quella che leggi nei punti STICK.
Se è bruciato sicuramente la trovi fissa o assente sui punti SEGNALE ma potresti trovarla corretta sui punti STICK.

[RedLine]

Originalmente inviato da marcosinatti

Se il 324 è buono trovi tensione variabile sia nei punti STICK che SEGNALE e la tensione sul punto SEGNALE è circa 1,25 volte maggiore di quella che leggi nei punti STICK.
Se è bruciato sicuramente la trovi fissa o assente sui punti SEGNALE ma potresti trovarla corretta sui punti STICK.

ciao, oggi ho risolto anche un piccolo problema che avevo con il pacco batterie. stasera farò le misurazioni sui poli e vediamo cosa viene fuori.. avrei già trovato il saldatore "provetto" (cioè si è offerto il modellista dell'unico negozio di modellismo a bolzano)

altra domanda anche se stupida: ci sono differenze tra i moduli LM324 , LM324M , LM324N ?

immagino di si e che debba trovare proprio quello con la dicitura "M" alla fine come quello nella foto giusto?

chiedo perchè su parecchi siti ho già trovato il modulo ma in nessuno con la dicitura "M" alla fine .. solo alcuni LM324 e alcuni LM324N ..

grazie ciao!

[marcosinatti]

La M identifica il tipo di contenitore, deve essere M per via che i pin corrispondano come interasse.
Lo trovi qui Benvenuto su RS Online Stai cercando lm324m
Anche se ti costa di spedizione, vendono anche a privati.

[RedLine]

Originalmente inviato da marcosinatti

Se il 324 è buono trovi tensione variabile sia nei punti STICK che SEGNALE e la tensione sul punto SEGNALE è circa 1,25 volte maggiore di quella che leggi nei punti STICK.
Se è bruciato sicuramente la trovi fissa o assente sui punti SEGNALE ma potresti trovarla corretta sui punti STICK.

cacchio

hmm sui poli ho tensione variabile sia su SEGNALE che su STICK .. ammetto che fare delle misurazioni esatte è stato difficile perchè le tensioni cambiavano di un po ogni volta che le misuravo ..

però questo è il risultato:

posizione stick: sinistra destra
volt segnale 1 0.82 1.80
volt stick 1 0.78 3.11
volt segnale 2 0.81 1.81
volt stick 2 0.83 3.11

posizione stick: giù sù
volt segnale 3 0.88 1.82
volt stick 3 0.90 3.09
volt segnale 4 0.91 1.81
volt stick 4 0.92 3.11

come si vede le tensioni si assomigliano molto su tutti i canali .. il fatto è che sui poli segnati SEGNALE la tensione non è di 1.25 volte superiore a quelle stick .. anzi è addirittura più bassa.. può essere che allora sia fritto il LM324M oppure il fatto che le tensioni su tutti i canali siano simili scagiona questa teoria?

se ci penso effettivamente succede che quando muovo gli stick il servo si muove ma solo di poco rispetto a quello che dovrebbe quindi (visto che la tensione sul polo SEGNALE dovrebbe essere superiore per fare muovere di più il servo) potrebbe essere proprio un malfunzionamento del LM324M



che ne dici?
