BLUENOSE II in autocostruzione

[Typhon]

Salve a tutti,
inizio un nuovo progetto dopo aver "quasi" terminato il Solo Ruff (in effetti manca solo la mano finale di flatting lucido ma devo aspettare che il tempo migliori per farlo fuori in giardino).

Questo nuovo lavoro sarà il celeberrimo BLUENOSE II lo shooner, o goletta, canadese che sta per arrivare alla IV serie come costruzione. In effetti il III° non esiste ma una famiglia ne detiene il nome come Bluenose III, e non ne ha voluto cedere i diritti, cosi' si è passati al IV.

Esistono diversi modelli in circolazione tra i quali l'1:65 di Billing Boats e l'1:100 sia Billing che Artesania, ma voglio tentare un'autocostruzione con una presentazione finale che non ho mai fatto. Vedremo in corso d'opera.

Alcuni numeri:

la lunghezza sarà di 36 cm ai quali andrà aggiunto il bompresso e finale del boma;
la larghezza di 7,5 cm;
l'altezza di 41 cm.

La scala che uscirà fuori sarà circa un 1:93 in quanto utilizzando il formato A4 della stampante, quello è quanto esce dai 34 mt (+ bompresso e finale boma ca 12 mt) originali della goletta.

Ho ricavato i disegni dalla rete ma solo quelli delle ordinate e chiglia. Per tutto il resto andro' con un booklet di un modellista americano che l'ha fatto in stile arsenale ma io utilizzero' soltanto la parte delle sovrastrutture:

Questo è il modello:
Allegato 347644

i disegni ricavati dalla rete:
Allegato 347639

i pezzi ritagliati per essere incollati su plywood:
Allegato 347641

la chiglia in assemblaggio:
Allegato 347638

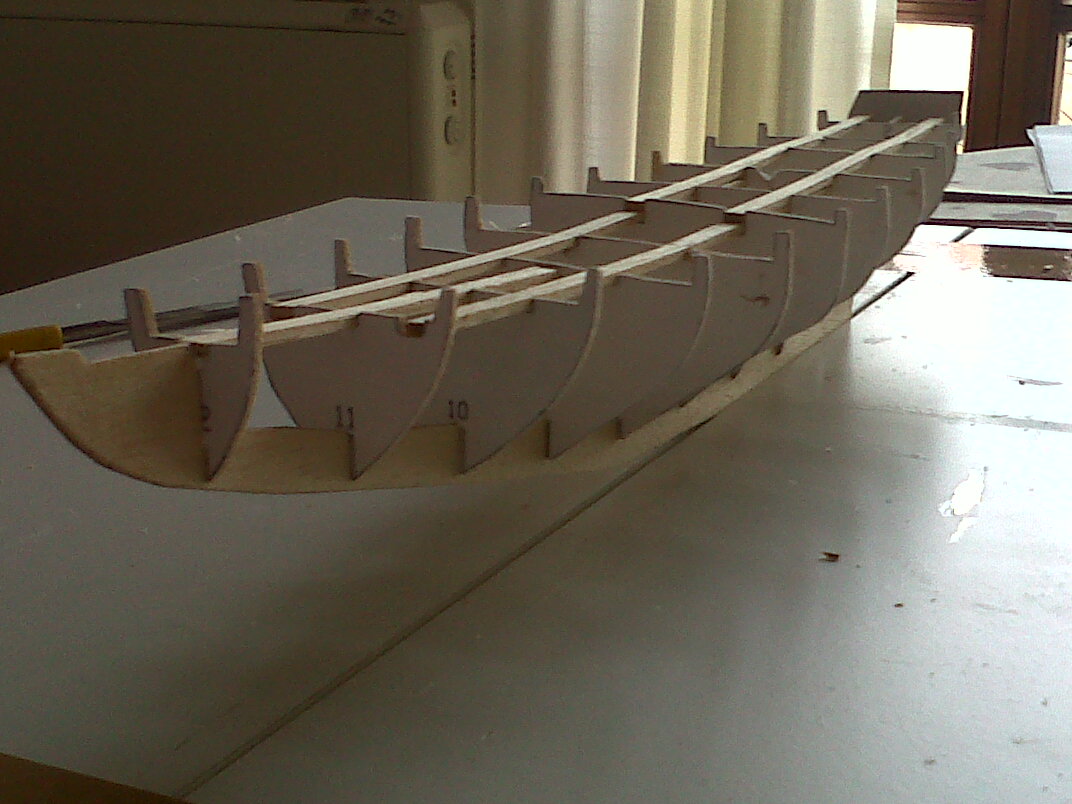

e le ordinate quasi completate:
Allegato 347640

Il plywood utilizzato è un 3mm di scarto di altri modelli. Dovro' recuperare dell'altro materiale per la listellatura, i ponti, le sovrastrutture e le alberature. Vedremo.

Alla prossima!

Ty

[Typhon]

Aggiornamento sui lavori del Bluenose. Devo dire che mi sta appassionando troppo anche se di segatura se ne fa tanta!! Poi girando in rete per trovare foto della barca originale, ogni volta cambio l'andamento delle colorazioni da fare sui particolari del ponte. Questo mi sta facendo dimenticare che al Solo Ruff manca veramente poco ma la voglia di vedere il modellino del Bluenose (certo che è veramente piccolo con i suoi 40 cm scarsi ...) procedere è tanta.

Alcuni scatti:
Allegato 347843

la particolare lavorazione relativa alla poppa (monkey rail)


e prua (buffalo rail)


alcuni dei particolari del ponte: l'accesso cabine sottocoperta e il supporto del timone


Alla prossima!

Ty

[Typhon]

AGGIORNAMENTO 2:

Proseguono i lavori sulla Bluenose. Terminato il ponte con listelli da 0,3mm larghi 2mm e lunghi 6cm. Chiaramente i chiodi di bloccaggio sulle teste dei listelli sono disegnati ...

Questo il primo insieme:


Un'altra vista da prua dello scafo:


Il castelletto intorno all'albero di maestra. L'altro, simile, per la mezzana. Ho posizionato anche il primo dei 2 supporti scialuppe:


Le sovrastrutture relative all'accesso principale alle cabine ed il mobiletto del timone. Per rendere l'idea della piccolezza di questi particolari, le cornici delle paretine laterali del mobiletto sono listelli da 2mm:


Per finire un insieme dello scafo con, appoggiati, alcuni dei particolari realizzati finora:


Al prossimo aggiornamento.

Ty

[Typhon]

AGGIORNAMENTO 3:

Continuo con la realizzazione dei particolari di coperta che per la scala realizzata sono veramente piccoli.

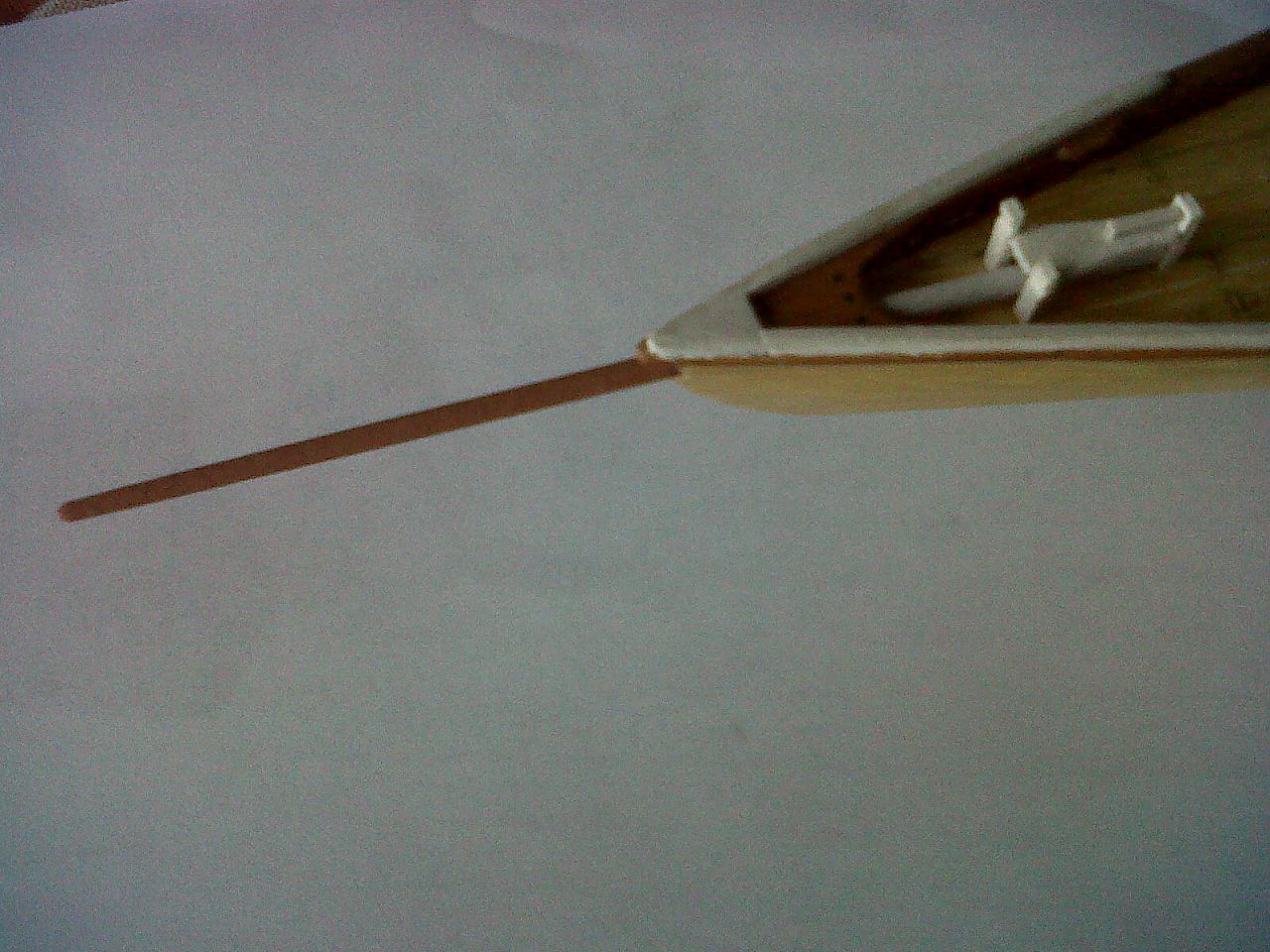

Il bompresso inserito a prua ed il supporto di blocco:


L'argano delle ancore nella prima fase:


e come dovrebbe venire montato:


Usero' il legno per la realizzazione dei vari particolari fino dove mi sarà possibile. Poi mi inventero' qualcosa ...

[Typhon]

Aggiornamento:

eccomi di nuovo con qualche cosa in piu' da mostrarvi. Sto seguendo passo passo un manualetto del modeller canadese che lo ha realizzato, anche se al doppio della scala, comunque mi adatto benino.

Ho realizzato i "finti" aggangi in metallo brunito per le bigotte dei due alberi. I bulloni li ho realizzati, come dice e fa il canadese, con una puntina di colla vinilica presa sulla punta di uno spillo a lasciata asciugare ...

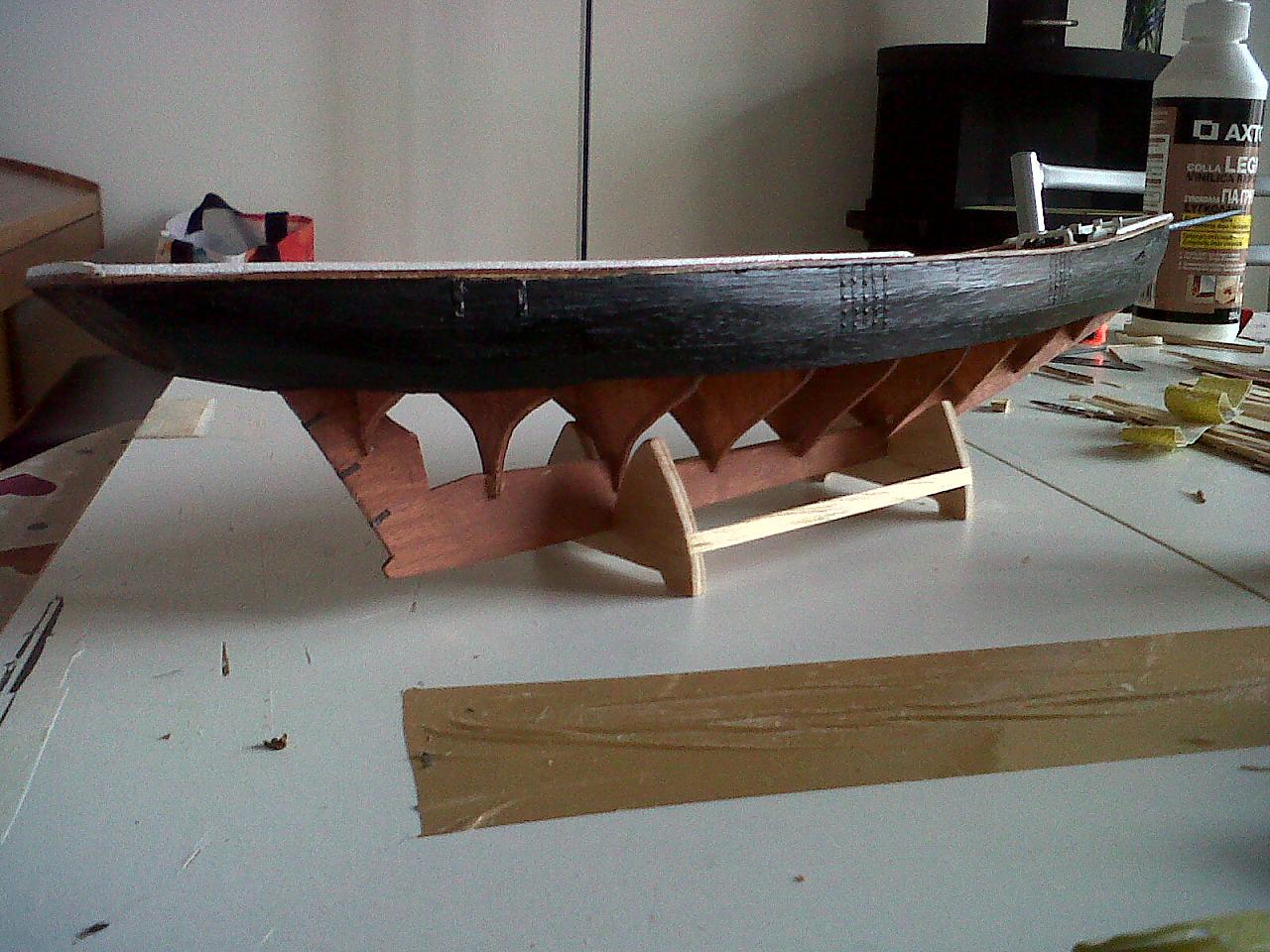

Ho dato il colore nero a tutta l'opera morta fino alla linea di galleggiamento:


Questa è la vista dal lato di babordo con la parte relativa all'opera viva verniciata in noce naturale:

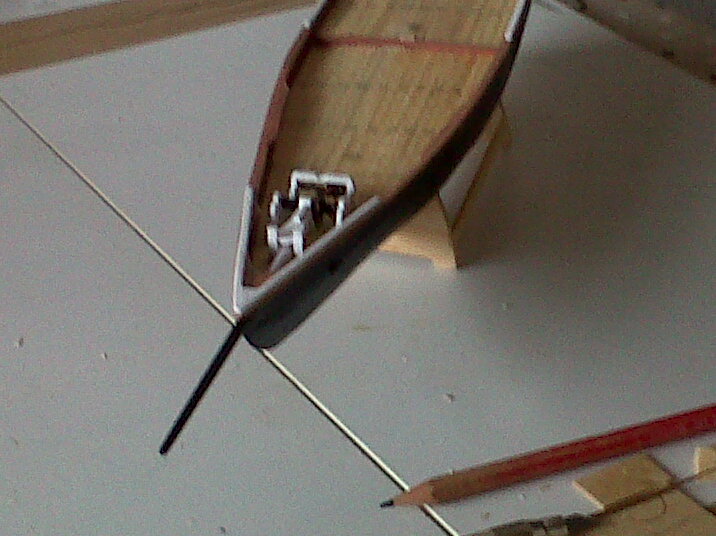

Questo è il complessivo dell'argano di prua per le ancora ed il supporto del bompresso:


Infine, il modello allo stato attuale con tutte le sovrastrutture realizzate finora. Mancano i supporti delle scialuppe e, ovviamente, le stesse.


Al prossimo aggiornamento

Ty

[wrighizilla]

molto bello e considerate le esigue misure anche molto ben curato
complimenti
