Luci Led sulle loco: Habemus Papam!

[Pecetta]

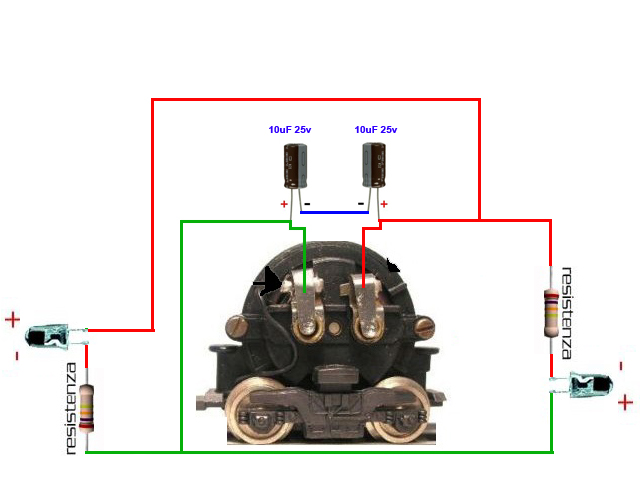

Allora, in allegato ho messo il disegno fatto da me (ignorante di elettronica) e che ho realizzato nel tentativo di riassumere la lunga serie di 'esperimenti' che ho svolto.

Preciso comunque che gli esperimenti a cui mi riferisco riguardavano un mio studio del sistema umano di collaborazione tra individui quando coinvolti nell'intento di aiutare qualcuno in difficoltà e che li ho effettuati sottoponendo a persone sconosciute il problema del lampeggio del led di cui vi avevo parlato aprendo un'altra thread in precedenza.
Si insomma, mi riferisco al problema che avevo spiegato qui:
http://www.baronerosso.it/forum/3197180-post1.html
...e che ora penso di aver risolto.

Gli esperimenti (ovviamente svolti dall'Alieno che sono ) li ho svolti qui:
http://www.baronerosso.it/forum/ferr...ulle-loco.html
... ed il risultato è piuttosto soddisfacente.

Vi posso dire che (se ho realizzato bene il disegno qui allegato) con questa soluzione la loco ha la sua luce di direzione che si accende perfettamente e che quella opposta resta RI-GO-RO-SA-MEN-TE spenta mentre gira sul cerchio di binari e che fa un unico lampeggio solo quando alzo od abbaso la loco sugli stessi mentre, quando la tengo ferma e premuta sui binari o quando punto un dito davanti a lei per bloccarla il fastidioso lampeggio che prima si verificava NON avviene più (eureka, EUREKA!).

Vi lascio quindi il disegno (è in attachment) e, precisando che i valori dei condensatori sono esattamente quelli secificati nel disegno, aggiungo che le resistenze che ho usato hanno le righe viola e arancione/marroncino chiaro (due righe in tutto) mentre quelle che vedrete nel disegno sono lì solo perché sul web ho trovato solo quella foto e (purtroppo) non una uguale alle resistenze che ho utilizzato io.

Bye

[italo ntv]

Quindi adesso funziona?


Ciao

[Settebello]

Ma i condensatori servono proprio?
E dove li prendi?

[Pecetta]

Originalmente inviato da italo ntv

Quindi adesso funziona?
Ciao

Funziona si, ma in ultimis e fuori dal forum mi hanno fatto notare che ci andrebbero dei diodi raddrizzatori del tipo 1N4007 perché senza di questi a furia di dai e dai sui binari i led si potrebbero bruciare...
Sto aspettando che l'esperto mi dia la dritta finale... però il lavoro come da mio disegno funziona...

Originalmente inviato da Settebello

Ma i condensatori servono proprio?
E dove li prendi?

Servono proprio sì poiché a me senza di quelli il problema non si risolve ed inoltre leggi che cosa ho appena scritto a italo ntv (manca ancora qualcosa sigh!).
Quei due che ho usato li ho dissaldati da una vecchia scheda modem ma ho visto che anche sulla Baia li vendono a 1 o 2 euro e te ne danno 10 o 50 pezzi...
Non sarà certo il costo il problema quindi

Bye

[Settebello]

Però alieno Pecetta, io ho un dubbio.
Guardando l'impianto luci che ha fatto miky alla sua e 424 non mi pare abbia utilizzato nessun condensatore od altro dispositivo.
Non è che qualcuno ci chiarisce le idee?

[Settebello]

Mi permetto di postare la foto del lavoro fatto da mikytanz, e non mi pare di vedere niente altro oltre ai led e alle resistenze.

[ilmax]

Nemmeno io ho usato condensatori. Però male non fanno, specialmente in caso di prelievo non ottimale della corrente da parte dei carrelli.

[Settebello]

Ci vuole un condensatore per ogni led o funziona come le resistenze?

[Pecetta]

@ Tutti,

Di certo non mi permetto si insegnarvi l'elettronica ma tra il lavoro di Mikitanz ed il mio c'è una bela differenza e cioè il motore delle due loco che, nel mio caso, è un motore G di una vecchia Lima.
Questo motore infatti quando non riceve sufficiente corrente dai binari (saltelli e sporco sono due semplici esempi delle cause) si trasforma in una dinamo (a quanto ho capito) e quindi restando senza ricevere corrente per qualche centesimo di secondo manda corrente + o - a seconda di come gli 'gira' (hehe, una dinamo gira ) a lui.
Ecco il problema quindi, lui (il motore) genera corrente quando non ne riceve dai binari.
Questa corrente (se + nel momento in cui il led spento dovrebbe ricevere il - o viceversa) raggiunge proprio quel led e gli fa fare un lampeggio.

Indiragionpercui

Il lavoro che ho fatto serve a risolvere i problemi legati ai motori G (e forse anche ai cipolloni rivarossi dicono) e diventa (forse) ovvio che nel motore moderno di Mikitanz il problema del lampeggio non succede poiché... chi ha fatto quel motore (forse) si è preoccupato di non farlo diventare una dinamo.

Bye

P.S.
Ricordate le dinamo attaccate alla ruota delle biciclette?

[Settebello]

Originalmente inviato da Pecetta

@ Tutti,

Di certo non mi permetto si insegnarvi l'elettronica ma tra il lavoro di Mikitanz ed il mio c'è una bela differenza e cioè il motore delle due loco che, nel mio caso, è un motore G di una vecchia Lima.
Questo motore infatti quando non riceve sufficiente corrente dai binari (saltelli e sporco sono due semplici esempi delle cause) si trasforma in una dinamo (a quanto ho capito) e quindi restando senza ricevere corrente per qualche centesimo di secondo manda corrente + o - a seconda di come gli 'gira' (hehe, una dinamo gira ) a lui.
Ecco il problema quindi, lui (il motore) genera corrente quando non ne riceve dai binari.
Questa corrente (se + nel momento in cui il led spento dovrebbe ricevere il - o viceversa) raggiunge proprio quel led e gli fa fare un lampeggio.

Indiragionpercui

Il lavoro che ho fatto serve a risolvere i problemi legati ai motori G (e forse anche ai cipolloni rivarossi dicono) e diventa (forse) ovvio che nel motore moderno di Mikitanz il problema del lampeggio non succede poiché... chi ha fatto quel motore (forse) si è preoccupato di non farlo diventare una dinamo.

Bye

P.S.
Ricordate le dinamo attaccate alla ruota delle biciclette?

Non vorrei insistere ma ci sono utenti che hanno messo le luci alle e 444 con motore G e non ricordo nulla di simile. Ma forse mi sbaglio.
