Guida illustrata per principianti sulla regolazione di un elicottero r.c. CCPM

[Filippo94]

Complimenti, guida magnifica!
Continua così!

[firedragon]

Ora è il momento di fissare le squadrette in posizione.

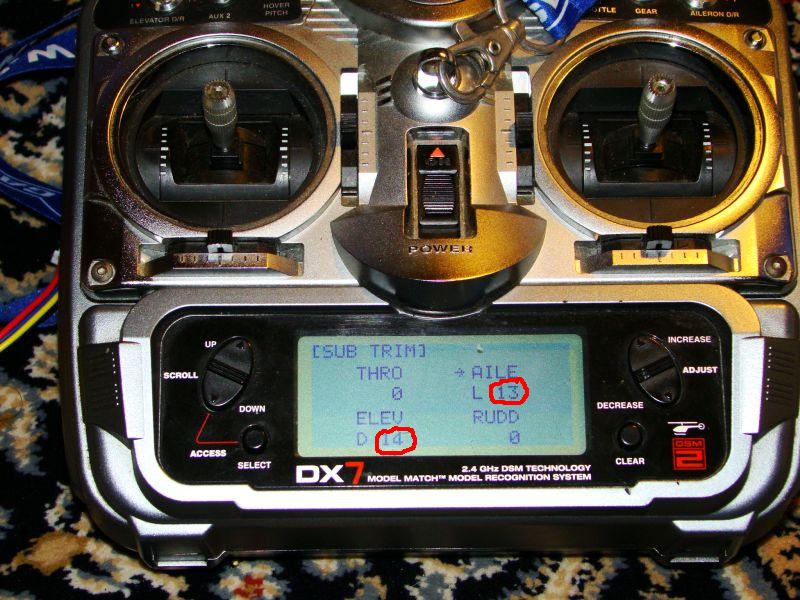

Iniziamo con tutti i subtrim a 0.




Nelle mie foto vedrete che non sono a zero in quanto il modello è stato già settato.

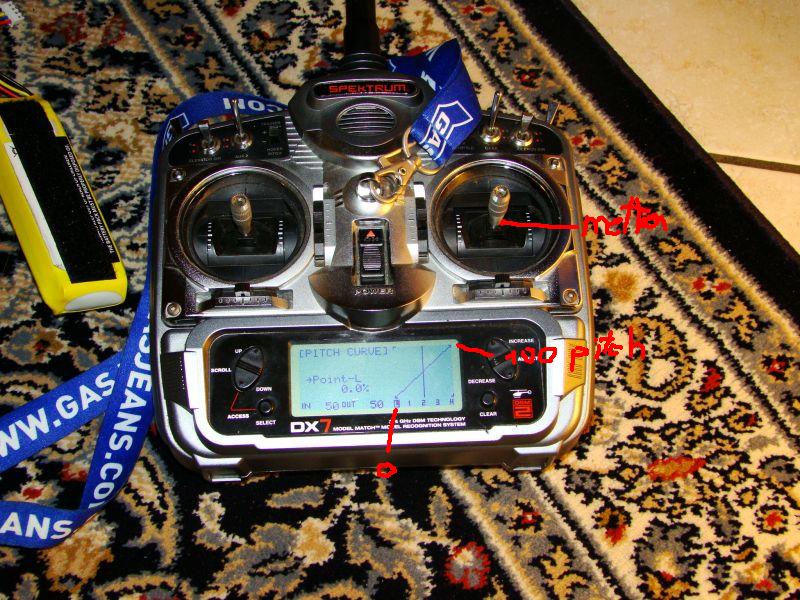

Portiamo lo stick del gas a metà corsa in modo che la curva Passo in tal punto
sia pari al 50%.



Lasciamo così lo stick del gas e utilizziamo un cacciavite per togliere la squadretta e fissarla il più possibile a 90 gradi, utilizzando il millerighe.



Se non risultasse possibile trovare una posizione della squadretta (o una squadretta stessa) a 90°, serviamoci del sub trim per aggiustamenti di fino ed ottenere 90° esatti.



Sarebbe ideale non superare i 12/15 punti di subtrim.
qualora il subtrim necessario dovesse essere troppo alto, il problema potrebbe essere risolvibile cambiando la squadretta.

[firedragon]

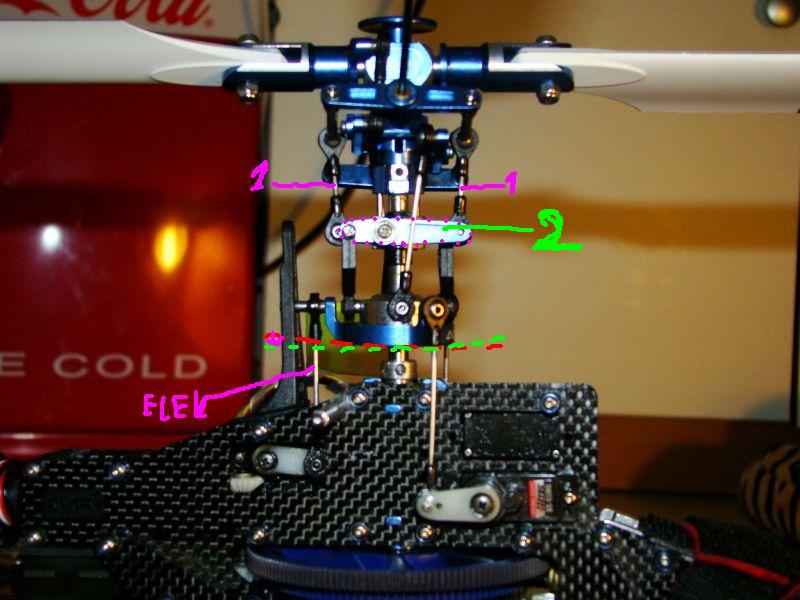

Una volta che le squadrette son ben fissate a 90°, diamo un'occhiata al piatto e ai mixer (sempre con stick gas/passo a metà)

Come verificare che il piatto sia livellato ? (senza togliere la testa, cosa che ho fatto solo per la foto..)



Guardando dall'alto, vi è una pallina ll'interno del piatto, tra il piatto stesso e l'albero principale.
Ho tratteggiato il tutto con puntini rossi e verdi.
So che non è facile, ma se la distanza tra i punti rossi e verdi è costante, allora il piatto è ben livellato.
Qualora dovessimo modificare qualcosa ? Basta agire sui link che vanno dai servi al piatto.

Questo è ovviamente un settaggio ad occhio. Sarebbe utililissimo avere uno di quegli appositi strumenti come il livella piatto.




Una volta che il piatto è più o meno livellato, controlliamo i braccetti del washout. Essi dovrebbero quasi essere coincidenti, nel senso che dovrebbero essere paralleli al piatto stesso.

[Filippo94]

Complimenti davvero, ottima guida, chiara e precisa!

[Yuri62]

Originalmente inviato da Filippo94

Complimenti davvero, ottima guida, chiara e precisa!

sì ma ...c'è un particolare chi ha scritto tutto questo ben di dio ?
saluti yuri

[Filippo94]

Che intendi dire?

[gcioffi]

dai continua cosi si capisce bene ed è utile per principianti

[zeus463]

spettacolo!grande!

[firedragon]

Originalmente inviato da Filippo94

Che intendi dire?

vuole dire che non scrivo bene il italiano. spero anche questa volta che il grande CODER mi aiuta con un edit fino quando finisco tutto che ho a dire.
SCUZATE IL MIO ITALIANO!!!

[firedragon]

impostazioni di centraggio e corsa del piatto.

Il movimento del piatto in su e in giù (lungo l'albero principale) fa variare il passo collettivo (angolo di attacco) delle pale.
In sostanza, è ciò che consente all'elicottero di salire o scendere di quota.

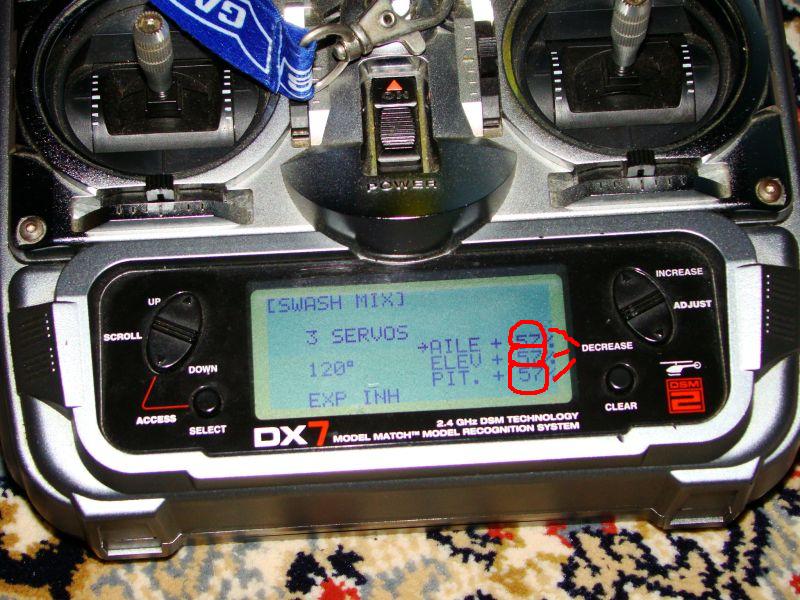

La corsa del piatto è proporzionale ai valori impostati sullo swash mix.



Questi numeri dovrebbero esser uguali tra loro per ottenere una omogenea escursione nelle varie direzioni.

Partiamo da un valore (modulo, il segno è stato settato in precedenza) pari a 50% ciascuno e cerchiamo di capire cosa viene regolato.

adesso dobbiamo a capire cosa viene regolato
Con stick gas a metà (e quindi passo il passo a 50%) dovremmo sempre avere la situazione in foto:

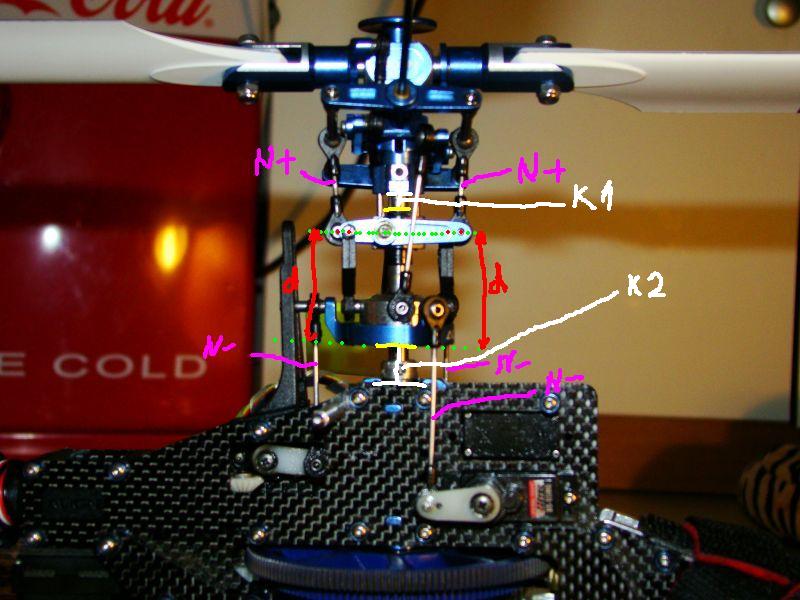

Guardiamo quei 4 punti rossi sui braccetti del washout.
Quei 4 punti dovrebbero sempre essere allineati (linea verde che li congiunge dunque orizzontale).
Per far ciò, occhio ai link !
Se per qualche motivo allunghiamo i 3 link che vanno dai servi al piatto, allora è necessario accorciare quelli contrassegnati con (N), e viceversa.
Occhio anche alle linee contrassegnate in giallo (lungo l'albero) e alle distanze K1 e K2.
le distanze K1 e k2 dovrebbero essere uguali, così da avere grossomodo la stessa escursione in positivo e negativo.

Come verificare che la quantità di escursione sia uguale in ambedue i versi:

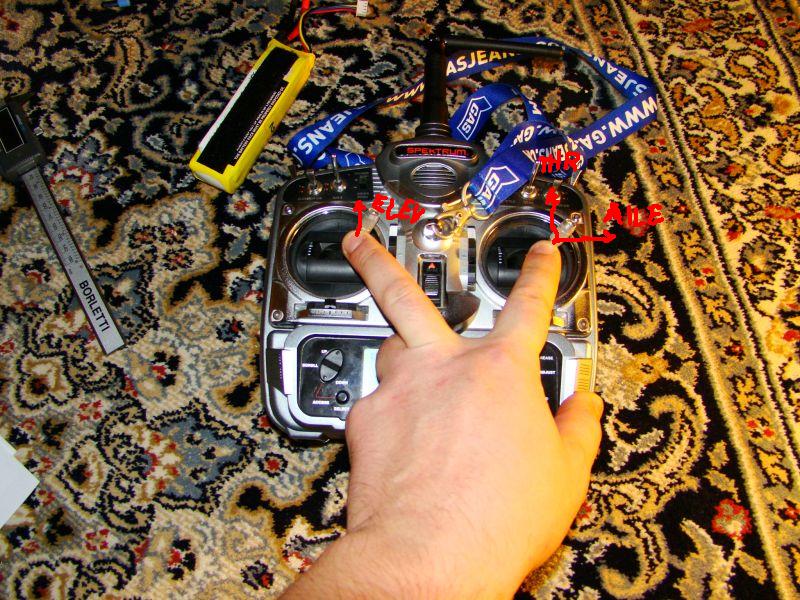

Portiamo il gas (passo) al massimo e allo stesso tempo portiamo agli estremi alettoni ed elevatore

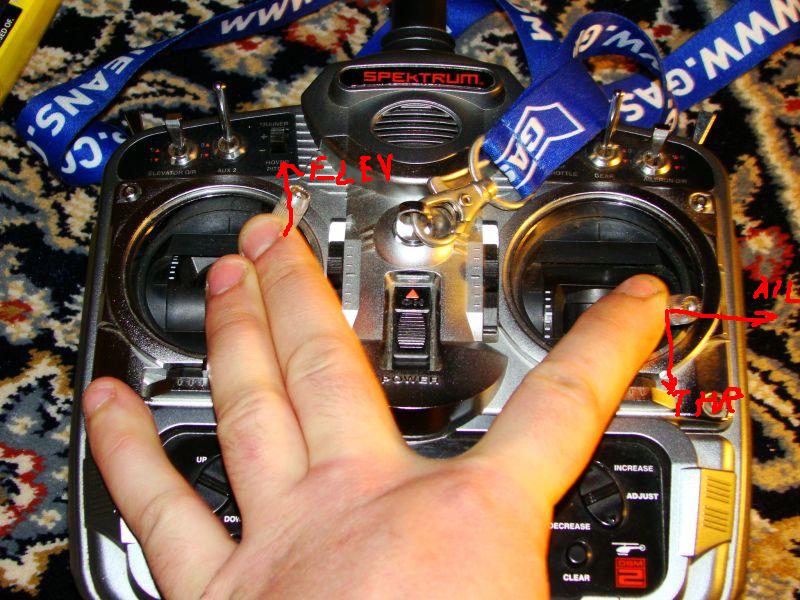

Poi rifaremo lo stesso con gas al contrario ed elevatore al contrario



La distanza rimanente è di circa 1/1.5 mm
