[ ac 2010 ] N. 4 Building Log Mitsubishi A6M Zero

[doctordoom]

Originalmente inviato da gattodistrada

non ho trovato nulla al riguardo, mi pare sia liscio senza masse di bilanciamento...

in alcune foto sembra sia l'uscita del comando alettoni..

qui invece ci sono ottime foto dell'abitacolo, e della strumentazione
Rabbiting On: Air Operations in the Forgotten War : Mukund Murty on Hurricane Sorties in the Burma Theatre

sono agli sgoccioli coi mega... me la guardo più tardi, anche se per la strumentazione sono già ok.

Cmq quel che sia sia... potrebbe essere il posticino dove piazzare la squadretta e far uscire il comando alettoni...

Grazie Gatto!

[aza69]

Originalmente inviato da doctordoom

...c'è qualche normodotato (parlo di connessione, pervertiti! ) che può darmi qualche dettaglio in più su questi Aileron Mass Balance... qualche fotina ravvicinata?



Anche di un altro aereo, purchè simile...

Thanx!

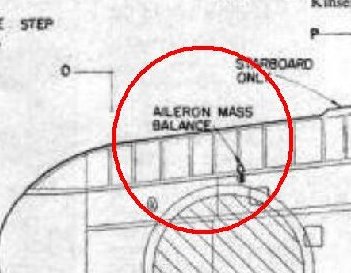

trovato a questo link (il primo di google cercando "Aileron Mass Balance")

Porc!!! ma siamo a questo livello di dettaglio????? se si alzo bandiera bianca!

[gattodistrada]

Originalmente inviato da aza69

trovato a questo link (il primo di google cercando "Aileron Mass Balance")

Porc!!! ma siamo a questo livello di dettaglio????? se si alzo bandiera bianca!

a parte che doctor fa come uno spermatozoo con gli occhiali di gucci in centro a milano... lo sborone!!!!

bisogna vedere se sullo zero erano usati, ma sinceramente non mi sembra...

[doctordoom]

Originalmente inviato da aza69

Porc!!! ma siamo a questo livello di dettaglio????? se si alzo bandiera bianca!

...ma quale livello di dettaglio???? Mi serviva solo un posto per imboscare la squadretta sull'alettone... ho visto una protuberanza sul trittico e ho voluto approfondire

[doctordoom]

Originalmente inviato da gattodistrada

a parte che doctor fa come uno spermatozoo con gli occhiali di gucci in centro a milano... lo sborone!!!!

bisogna vedere se sullo zero erano usati, ma sinceramente non mi sembra...

...stasera ho inforcato gli occhali di Gucci e ho cominciato a giochicchiare con l'ala e mi sono reso conto che ho fatto una caxxata! Anzi no, cioè si... vabbè... riepilogo:

- ricavato profilo da Profili 2, includendo il rivestimento in balsa da 1 mm

- tagliate centine che a quanto pare (stranamente) sono venute precise al mm...

- accortomi (almeno mi pare) facendo una prova che, andando a chiudere col rivestimento, il profilo mi viene più corto di quanto verrebbe sul disegno

In pratica con l' "off set" di 1 mm mi ha "mangiato" molta più centina di quanto non serva in realtà, almeno quest è quanto sembra.



Mai successo prima, forse perchè solitamente ingrandisco le centine di qualche punto % proprio per compensare la perdita dovuta a imprecisione e a carteggiamenti vari, ma stavolta non l'ho fatto.

...che faccio? Faccio un "giro" di balsa da 1 attorno a ogni centina per "spessorare" ?

Oppure aspetto di incollare davvero il rivestimento per vedere se è il caso di fasciarmi la testa prima di essermela rotta?

[doctordoom]

Originalmente inviato da gattodistrada

a parte che doctor fa come uno spermatozoo con gli occhiali di gucci in centro a milano... lo sborone!!!!

bisogna vedere se sullo zero erano usati, ma sinceramente non mi sembra...

TIE'!!!



Pare proprio fatto apposta per me!!! Ne ho visto anche uno "nudo"... senza carenatura... meglio di così!!!

[gattodistrada]

Originalmente inviato da doctordoom

TIE'!!!



Pare proprio fatto apposta per me!!! Ne ho visto anche uno "nudo"... senza carenatura... meglio di così!!!

appunto non usa contrappesi o bilanciatori, quella e' solo una "carenatura"

per l'ala mi sono accorto anche io che profili non e preciso nel disegnare la centina interna, o meglio lui e troppo preciso, perche fa finire il rivestimento perfettamente a punta, mentre noi... :-(

di solito faccio sempreun rivestimento sul BE di qualche mm in legno duro.. primo per compensare questo eventuale difetto, secondo per irrigidire un minimo il BU..

[cecco]

Mica ho capito qual'è il problema???????

La centina finisce 1o2cm prima del BU?

[doctordoom]

Originalmente inviato da gattodistrada

appunto non usa contrappesi o bilanciatori, quella e' solo una "carenatura"

Eh, ma nei siti e nei trittici li chiama così! Forse quel bulbo all'interno ha il peso... boh? Cmq fregancaz!!! L'importante è che ora più che mai SO che devo mettere i mini indipendenti, e che il comando se deve pure vedè per ragioni riproduzionistiche! Quanto mi dispiace... ci tenevo ad ammazzarmi di lavoro per non farli venire a vista!

Originalmente inviato da gattodistrada

per l'ala mi sono accorto anche io che profili non e preciso nel disegnare la centina interna, o meglio lui e troppo preciso, perche fa finire il rivestimento perfettamente a punta, mentre noi... :-(

di solito faccio sempreun rivestimento sul BE di qualche mm in legno duro.. primo per compensare questo eventuale difetto, secondo per irrigidire un minimo il BU..

Non ho ben capio. Ma il legno duro lo aggiungi dopo aver finito la centina? Ma si raccorda poi al resto del profilo?

Io per ora ho risolto aggungendo un BE in balsa pieno, sembra che vada bene... o almeno ho recupertao ancora qualche mm

Originalmente inviato da cecco

Mica ho capito qual'è il problema???????

La centina finisce 1o2cm prima del BU?

Profili fa come il CAD... un Off Set del contorno che però in uscita si chude troppo e toglie corda utile... 6.4 mm in questo caso, se non ricordo male. Potrà sembrare poco ma gli alettoni, che ho costruito con lo stesso sistema del quota (troppo figo!) sono stati fatti a parte e anch'essi precisi al mm... mi trovo col BU dell'ala più corto di quello degli alettoni... ed è una seccatura perchè a quel punto l'unica cosa che puoi fare per risolvere in maniera accettabile è "amputare" il BE dell'alettone...

SUGGERIMENTO: in fase di progettazione si hanno due strade (almeno queste mi vengono in mente per ora):

1) disegnare il profilo leggermente più lungo di quello previsto, in modo che dopo aver carteggiato risulti la lunghezza utile

2) non inserire in Profili il rivestimento, ma considerare comunque la centina senza di esso. Importare poi il profilo nel CAD, e lì con la funzione OFF SET disegnare il rivestimento, ma stavolta all'esterno. A quel punto in uscita è un attimo a chiudere manulmente le linee, ma con uno spessore decente!

Ho scritto catzate?

[cecco]

Grazie della spiegazione Albè...... ma non usando cad e profili non mi rendo bene conto del problema.....
