[ ac 2010 ] N.13 Building Log - Curtiss r3c - BaroneRosso.it

v-classe · 29 settembre 09, 01:30

Salve gente, eccomi qua, mi presento con un aereo che partecipò alla Scheidercup , Curtiss r3c.
Il progetto l'ho tirato fuori da un trittico e devo dire che e abbastanza complicato, vedremo che ne uscirà fuori.
Adesso qualcuno mi sgridera , come ho detto a tochiro, con i lavori sono un pochettino avanti rispetto al mio Log che inizio adesso.

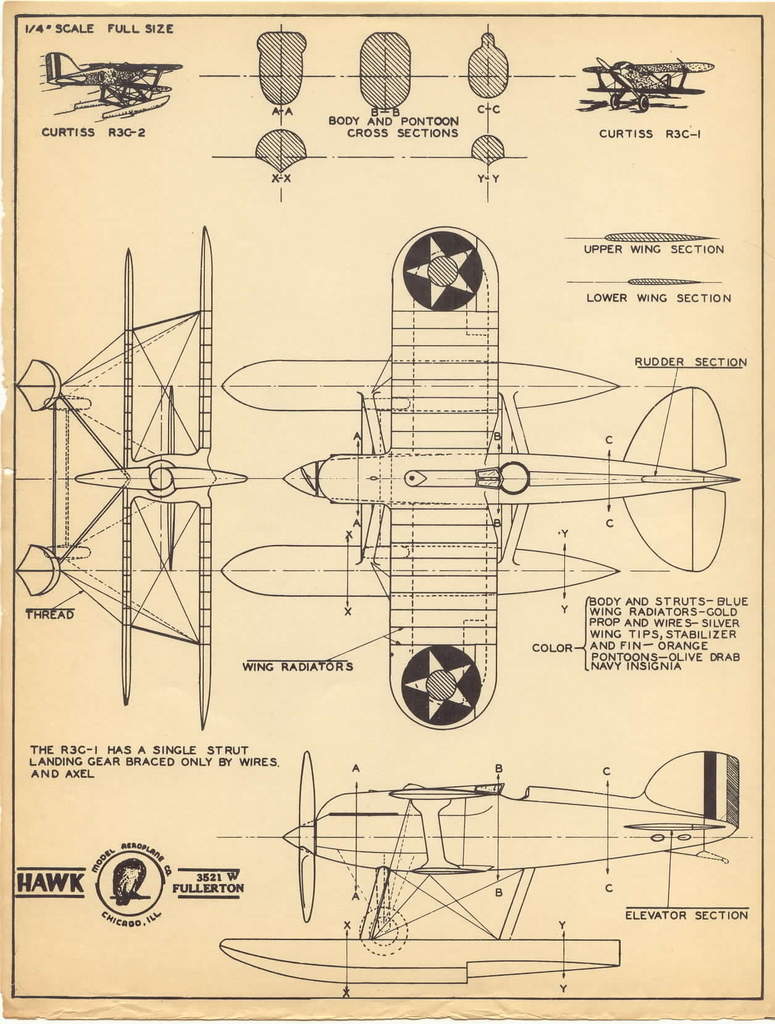

Per adesso vi mostro il trittico elaborato con Cad

Ciao

fabolo · 29 settembre 09, 08:53

proprio bello, bravo; ogni volta che apro il mio file cad prendo paura: più disordinato del tavolo da lavoro!

gattodistrada · 29 settembre 09, 10:16

molto bello.. e difficile mettere in 3d le ordinate ????

ci potresti dare qualche dritta

nicthepic · 29 settembre 09, 16:19

cdove hai trovato le sezioni?
inventate?

gattodistrada · 29 settembre 09, 20:11

Citazione:

Originalmente inviato da nicthepic

cdove hai trovato le sezioni?
inventate?

sono in alto nel trittico

v-classe · 29 settembre 09, 22:14

Ben detto Gattodistrada, le sezioni sono in alto nel trittico ma solo 3, il resto ho dovuto fare da me ed ecco a cosa mi serviva la visualizazione 3d per vedere se le dimensioni delle altre sezioni e il posizionamento dei longheroni,

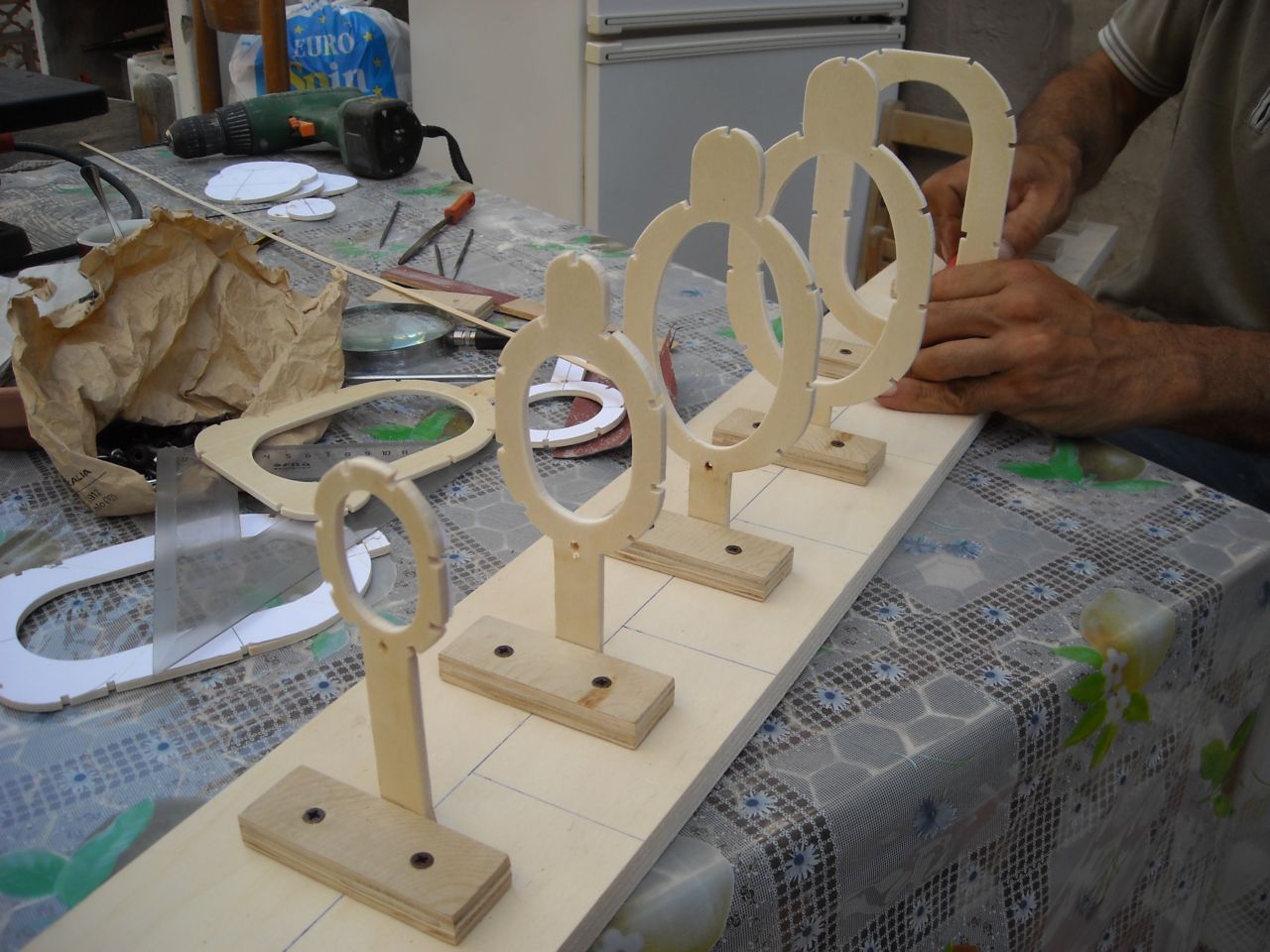

le sezioni sono in multistrato di abete da 4mm e i longheroni in tiglio da 3mm.
Il lavoro piu fastidioso è stato scalare le misure ,essendo il trittico scala 1/3 dall'originale cioe a dire AA 2180mm , di cui io ho ridimensionato il trittico a 1/2

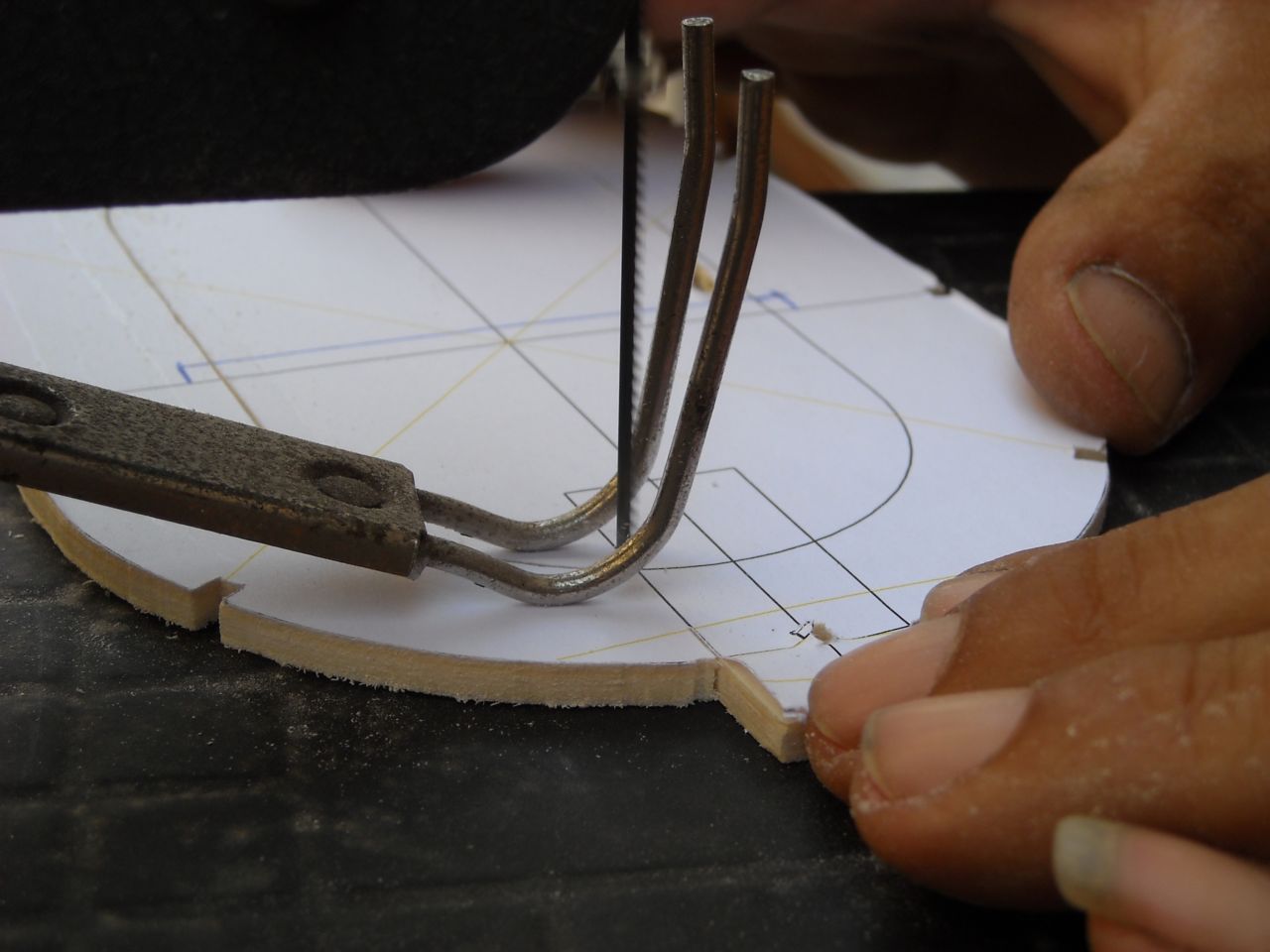

adesso l'AA 1090, Ho stampato tutti i pezzi su a4 e incollati sul compensato

alcune immagini

tochiro · 30 settembre 09, 09:26

gattodistrada · 30 settembre 09, 09:37

per caso. ovviamente aprendo un altro 3d..riusciresti a dare qualche indicazione di come mettere le ordinate in 3d?... in termini "capibili" ?

nicthepic · 30 settembre 09, 09:57

Citazione:

Originalmente inviato da gattodistrada

sono in alto nel trittico

sembrano disegnate a mano "anche" quelle

30 settembre 09, 11:03

Citazione:

Originalmente inviato da gattodistrada

per caso. ovviamente aprendo un altro 3d..riusciresti a dare qualche indicazione di come mettere le ordinate in 3d?... in termini "capibili" ?

- disegni le ordinate (possibilmente con una polilinea chiusa)
- allineale sul loro asse distanziate correttamente secondo la vista
- orto su ON
- barra dei menu "Visualizza"-> "Punti di vista 3D"-> "Assonometria"
ora vedrai i tuoi pezzi stesi come su un tavolo
- comando "ruota3D"
- seleziona l'oggetto da ruotare
- definisci l'asse di rotazione >seleziona il centro dell'ordinata e quindi un secondo punto ortogonale all'asse Z che definisca l'asse di rotazione
- Specifica l'angolo di rotazione (90°)

ciao
Ruggero"

PS: scusate se ultimamente sono sintetico ... c'é il suo perché

29 settembre 09, 01:30	#1 (permalink) Top
v-classe User Data registr.: 14-10-2007 Residenza: Gela Messaggi: 330	[ ac 2010 ] N.13 Building Log - Curtiss r3c Salve gente, eccomi qua, mi presento con un aereo che partecipò alla Scheidercup , Curtiss r3c. Il progetto l'ho tirato fuori da un trittico e devo dire che e abbastanza complicato, vedremo che ne uscirà fuori. Adesso qualcuno mi sgridera , come ho detto a tochiro, con i lavori sono un pochettino avanti rispetto al mio Log che inizio adesso. Per adesso vi mostro il trittico elaborato con Cad Ciao Icone allegate

29 settembre 09, 08:53	#2 (permalink) Top
fabolo User Data registr.: 14-11-2006 Residenza: Monza Messaggi: 1.015	proprio bello, bravo; ogni volta che apro il mio file cad prendo paura: più disordinato del tavolo da lavoro! __________________ Fabolo

29 settembre 09, 10:16	#3 (permalink) Top
gattodistrada User Data registr.: 19-01-2007 Residenza: Bergamo Messaggi: 14.911	molto bello.. e difficile mettere in 3d le ordinate ???? ci potresti dare qualche dritta __________________ Ciaooo da Fiorello. https://www.facebook.com/fiorello.goletto ad essere bravi piloti si arriva per gradi,se salti le tappe... trovi le talpe...

29 settembre 09, 16:19	#4 (permalink) Top
nicthepic Data registr.: 26-11-2002 Residenza: Padova Messaggi: 5.964	cdove hai trovato le sezioni? inventate? __________________ "W la gnocca " "io mi prendo la responsabilita' di capire cio' che dici, non di quello che avresti voluto intendere"

29 settembre 09, 22:14	#6 (permalink) Top
v-classe User Data registr.: 14-10-2007 Residenza: Gela Messaggi: 330	Ben detto Gattodistrada, le sezioni sono in alto nel trittico ma solo 3, il resto ho dovuto fare da me ed ecco a cosa mi serviva la visualizazione 3d per vedere se le dimensioni delle altre sezioni e il posizionamento dei longheroni, le sezioni sono in multistrato di abete da 4mm e i longheroni in tiglio da 3mm. Il lavoro piu fastidioso è stato scalare le misure ,essendo il trittico scala 1/3 dall'originale cioe a dire AA 2180mm , di cui io ho ridimensionato il trittico a 1/2 adesso l'AA 1090, Ho stampato tutti i pezzi su a4 e incollati sul compensato alcune immagini Icone allegate

30 settembre 09, 09:26	#7 (permalink) Top
tochiro User Data registr.: 25-04-2009 Messaggi: 1.640 Immagini: 14	__________________ Ben fatto è meglio che ben detto. Ti piace costruire? www.aerodimentoso.it

30 settembre 09, 09:37	#8 (permalink) Top
gattodistrada User Data registr.: 19-01-2007 Residenza: Bergamo Messaggi: 14.911	per caso. ovviamente aprendo un altro 3d..riusciresti a dare qualche indicazione di come mettere le ordinate in 3d?... in termini "capibili" ? __________________ Ciaooo da Fiorello. https://www.facebook.com/fiorello.goletto ad essere bravi piloti si arriva per gradi,se salti le tappe... trovi le talpe...
