progetto TGA con cuscinetti

[Daniele]

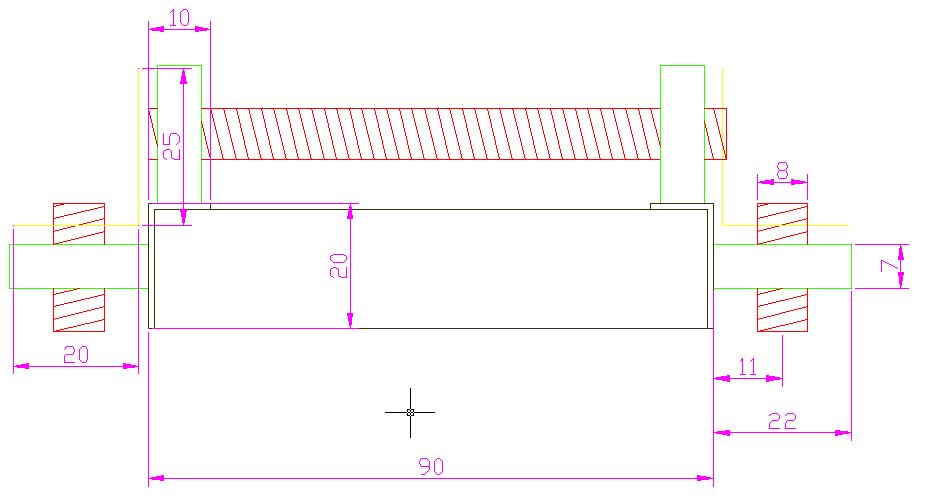

Salve a tutti, ho approfittato delle ferie natalizie per "progettare" la mia TGA, volevo realizzarla con i cuscinetti per i pattini, ho buttato giù l'idea come potete vedere in allegato, cosa ne pensate, qualcuno l'ha realizzata così?

saluti

[il_Zott]

ciao
credo di si, comunque tieni presente che le due torrette verticali che tengono il filo teso, logicamente tendono a chiudersi verso l'interno del piano di lavoro, quindi cerca di proggettare un carrello/binario/guida che ragga questa trazione...

forse dalla foto (la mia TGA ) si capisce meglio quello che voglio dire...

ciaoooo

[Daniele]

se hai qualche foto + dettagliata la ricopio subito

grazie

[il_Zott]

guarda la mia fondamentalmente è molto simile a questa...

http://www.8linx.com/cnc/day1.htm

sfoglia le pagine
day1
day2
ecc...

ciaooo

[Daniele]

ok, ho capito meglio ora, ma dove hai trovato quelle guide?
io avevo intenzione invece di realizzarla come in allegato

ma se le tue guide sono facili a trovare e non costano troppo, cambio idea immediatamente

grazie ancora

[il_Zott]

le guide sono facilissime da trovare....
sono quelle dei cassetti
le trovi da leroy merlen, brico e compagnia bella ( da legno merlino costano di meno ) io quelle da 80cm mono guida le pagai neanche 5€ l'una ( o addirittuta la coppia...).. ma ti consiglio di prendere quelle doppie, sono più grandi e ti hai una corsa utile sui 90cm, mentre con quelle da 80cm io più di 63cm non siono riuscito ad ottere.
quelle doppie sono come quelle del link che ti ho indicato, mentre per quelle verticali quella da 40cm vanno più che bene.


ciaooo

[Daniele]

grazie per le dritte farò così mi sembra la soluzione più efficace ed economica mai vista , a buon rendere.

buon inizio anno, grazie

PS
non è che hai anche realizzato la PWM2001 o la nuova MM2007??!?!?

[il_Zott]

prego
no, io vado con la classica mm2001 e mi ci trovo benissimo

[Jonny-Paletta]

Originalmente inviato da il_Zott

le guide sono facilissime da trovare....
sono quelle dei cassetti
le trovi da leroy merlen, brico e compagnia bella ( da legno merlino costano di meno ) io quelle da 80cm mono guida le pagai neanche 5€ l'una ( o addirittuta la coppia...).. ma ti consiglio di prendere quelle doppie, sono più grandi e ti hai una corsa utile sui 90cm, mentre con quelle da 80cm io più di 63cm non siono riuscito ad ottere.
quelle doppie sono come quelle del link che ti ho indicato, mentre per quelle verticali quella da 40cm vanno più che bene.


ciaooo

Ciao Zott, io ho trovato da LM le guide da 450mm "singole" che possono scorrere in entrambi i sensi, come corsa riesco ad avere ca. 700mm. Dovrò accontentarmi visto che altro non trovo...

Mi sarebbe piaciuto avere una corsa utile di 1000mm ma con le guide dei cassetti ho idea che sarebbe molto difficile poi avere la precisione necessaria...

C'erano anche quelle doppie da 450mm ma essendo che scorrono solo in un senso, avrei avuto una corsa utile di ca 500mm.

Le guide da 600mm o addirittura da 800mm penso sia dura a trovarle...
Se le trovi e hai voglia di spedirmele accetto volentieri

Non posso mica girare tutti i LM per 2 guide


P.S. 450mm, 600mm o 800mm intendiamo la misura a guida tutta chiusa vero?

[fooxx]

Originalmente inviato da Daniele

grazie per le dritte farò così mi sembra la soluzione più efficace ed economica mai vista , a buon rendere.

buon inizio anno, grazie

PS
non è che hai anche realizzato la PWM2001 o la nuova MM2007??!?!?

Che differenza c'è tra la mm2001 e la 2007?
Io lavoro con la mm2001.
