cyclone homemade

[daniele 1973]

Vi presento il mio mini cyclone che più homemade ,super economico non se pò....

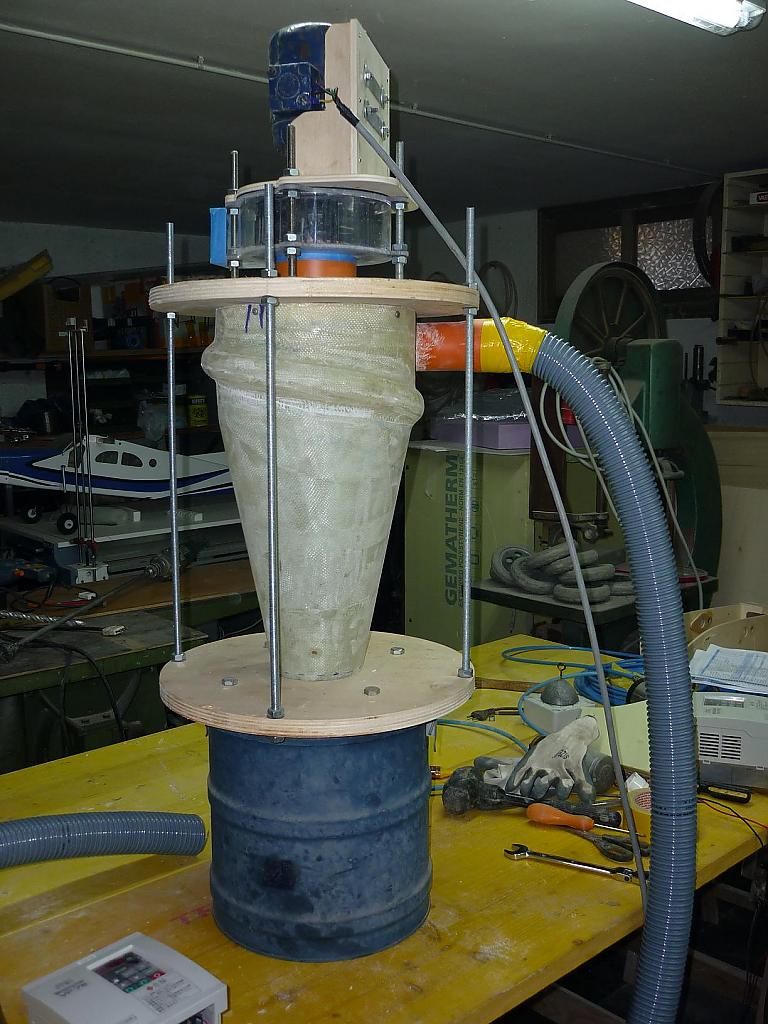

tutto realizzato con materiali (di scarto). esteticamente è inguardabile lo so ma vi posso assicurare che funziona benissimo e soprattutto consuma pochissima energia elettrica ed è silenziosissimo.A parte gli scherzi avevo bisogno di un aspiratore piccolo da poter utilizzare con la mia cnc fino ad ora ho sempre usato i classici bidoni aspiratutto sia con filtro con sacco a perdere sia ad acqua ma tutti erano molto rumorosi ed assorbivano almeno 600wat .ero quasi intenzionato a comprare l'aspiratore separatore valex ma dopo aver visto a casa di un amico del forum il rumore che produceva ho desistito. dopo un po di ricerche in rete e dopo aver visto dei video su youtube mi sono messo a sperimentare un po ed al primo tentativo sono riuscito a realizzare un minicyclone alto un metro diametro circa 50cm con tubo di aspirazione da 50mm. vi elenco il materiale utilizzato
compensato di pioppo da 20mm , un pezzo di 15cm di tubo pvc diametro 100 mm. una ventola per cappe da cucina ( smontata da una cappa all'isola ecologica)costo un caffè. un motore asincrono trifase ( rottamaio di fiducia 5 euro) un secchio di metallo con coperchio ( è un secchio cenerello valex in disuso) un inverter comprato usato a 15euro. un blocco di polistirolo per realizzare la sagoma del cono , 500grammi di resina epossidrica e circa 500gr di tessuto.scarti di lexan per realizzare il corpo ventola. scarti di compensato da 8mm per realizzare il supporto motore e 4 barre filettate. la realizzazione del cono è stata abbastanza semplice con la tga ho tagliato la sagoma del cono . ho eseguito la resinatura . eliminato il polistirolo ho ottenuto il cono. non ho fatto foto della fase di costruzione perché pensavo che l'esperimento non funzionava. cmq vi allego un video del funzionamento (all'interno del secchio ho inserito una lampada per osservare meglio il tragitto della polvere) ed alcune foto. se a qualcuno interessa posso allegare il dxf dei vari pezzi di compensato e lexan tagliati con la cnc.
cyclone homemade - YouTube

[massimoimoletti]

Stupendo!

[AleBS]

Veramente un ottimo lavoro, penso che i disegni interessino a molti (io incluso ) ma il problema + grande sarà fare lo stampo del cono senza TGA

P.S. come se la cava con le polveri finissime tipo quando si sega vetronite o carbonio ? meglio non farle andare in giro quelle schifezze

[gmo78]

Molto ingegnoso! Forse, però, dovresti usare un motore più potente.

[daniele 1973]

Originalmente inviato da gmo78

Molto ingegnoso! Forse, però, dovresti usare un motore più potente.

ti posso assicurare che come aspirazione già a 60 hz è buona a 70hz ottima volendo posso aumentare la frequenza per aumentare il numero di giri ,ma già così va benissimo. logico che non posso usarlo come aspiratore per il piano per bloccare i pezzi come fai tu . cmq se trovo un motore piu grande a buon prezzo sostituirlo non mi costa nulla.

[daniele 1973]

Originalmente inviato da AleBS

Veramente un ottimo lavoro, penso che i disegni interessino a molti (io incluso ) ma il problema + grande sarà fare lo stampo del cono senza TGA

P.S. come se la cava con le polveri finissime tipo quando si sega vetronite o carbonio ? meglio non farle andare in giro quelle schifezze

per le polveri finissime devo costruire ancora il filtro in uscita ,sarà il prossimo passo cmq nel mio caso l'aria in uscita sarà convogliata in una canna fumaria in disuso . quindi nel garage dove lavoro non ci saranno polveri in giro . per il cono se cerchi su youtube (dust collector cyclone homemade) vedrai che ci sono vari modi per realizzarlo anche con un semplice foglio di plestiglass . e se proprio non ti va di costruire si trovano in vendita all'estero . a presto

[andrea967]

Complimenti Daniele.
Bel lavoro, utilie ed ingegnoso!
L'estetica lasciala perdere, l'importante è la funzionalità, che mi sembra ampiamente soddisfatta.

[contaxrts]

per le polveri finissime avete mai pensato ad un impianto vortice ad acqua?



1 Wirbelwascher
2 Ventilatore
3 Camino
A Gas inquinato
B Gas depurato
C Acqua

[daniele 1973]

interessante grazie della foto non conoscevo questo sistema. se ho un po di tempo sperimento anche questo filtro.
