La mia CNC.

[btiziano]

Ciao amici modellisti.

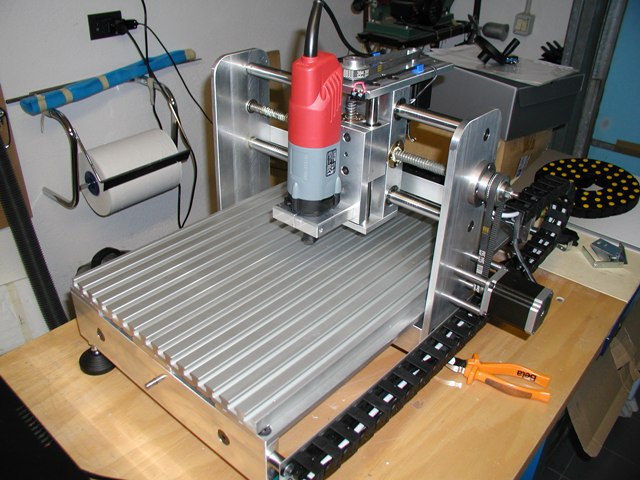

Questa è la mia macchina................
E' pronta a sfornare centine, ordinate, e piccoli stampetti.
Devo solo mettere l'elettronica in apposito contenitore
dopo aver fatto le prime prove di fresatura.
Ho fatto diverse prove con il nuovo utensile Kress FM800.

Saluti.

[saviothecnic]

Finalmente qualcuno che ha comprato il mio stesso fresatore
tutti che prendono il modello 900W

Ottima macchina ed anche i motori vedo che sono begli grossi e potenti.

Ma come mai ai ridotto con la cinghietta io credo che anche
in diretta dovrebbe andare bene.

Posso sapere quanto ai speso solo come alluminio?

Ed il costo dei motori?

Come elettronica cosa stai usando?

E possibile vedere i disegni cad o il files che ai disegnato con solid?

[btiziano]

Alluminio circa 150€
Motori circa 50€ l'uno ma credo si trovino a meno.
Attualmente uso elettronica 3 assi di CNCItalia
La macchinetta è progettata con think3.
Ho usato le cinghie per ridurre gli sforzi e aumentare la precisione.

Complimenti per la tua piccolina in MDF.

Ciao.

[saviothecnic]

[quote=btiziano]

Alluminio circa 150€

>Um 150€ solo alluminio o compreso i tagli e fresatura?

>Che spessore di alluminio ai usato?
>e in metri quadri quanto alluminio è in totale?

>Cmq ad occhio il prezzo che ai pagato sembra ottimo
>Anche se non conosco bene il costo del alluminio

Motori circa 50€ l'uno ma credo si trovino a meno.

>Si su questi credo riesci a trovare sui 30 35€
>Sono nuovi o di surpluss

>sai dirmi la sigla dei motori ti faccio sapere.

Attualmente uso elettronica 3 assi di CNCItalia

>Umm attualmente non la tengo presente che IC USA?

La macchinetta è progettata con think3.

>Ha non lo conosco come programma ai un link

>E possibile avere il files della fresa disegnata con questo think3
>o va in conflitto commerciale visto che ho letto ora dal link
>del sito che tale fresa la vendi?

Ho usato le cinghie per ridurre gli sforzi e aumentare la precisione.

>Ridurre gli sforsi Ok

>Mi spieghi perche aumenti la precisione usando la cinghia ansiche il >collegamento diretto tramite giunto?

Complimenti per la tua piccolina in MDF.

>Grazie ma sicuramente la mia MDF non ha nulla a che fare con la tua

>E tra i miei progetti futuri farne una in alluminio a ponte mobile
>Ho gia dentro guide lineari e Pattini ma di quelle a coda di rondine
>non a barra rotonda come la tua

>devo dire che ai realizzato una fresa con uno schema molto
>semplice e funzionale complimenti.

>Magari se dalle mie parti ho difficolta a trovare alluminio
>ed uno che lo taglia a CNC ti tengo presente

>Sai dirmi quanto ti è costato il supporto in alluminio per il Kress

[saviothecnic]

Ciao Btiziano,

Ti allego un files cad che ho fatto al volo
per vedere se ho capito tutti i pezzi che servono per fare una
fresa CNC tipo la tua.
Sai intanto dirmi per curiosità le dimenzioni esterne?

Come mai ti sei limitato alla corsa asse Y a soli 300mm
vi è qualche motivo particolare?

Leggo dal tuo disegno che l' ai fatta Lunga esterna 700mm
e dichiari di corsa asse X 500mm
i 200mm gli perdi per l' ingrombro del ponte esatto?

Che spessore ai usato per l' alluminio dei carelli 40mm?

Da un occhio al files cad che ho postato e dimmi se potrebbe andare.

[btiziano]

Ciao Savio,
non credo di vedere tutto sul disegno.........
c'è anche un complessivo?
Mi puoi mandare un dxf?

Per quanto riguarda la mia, il tutto è stato fatto per avere un discreto rapporto qualità prezzo.......considera che per i pezzi che vedi ci vogliono mediamente 25 ore di fresatura, 10 di tornitura 4 di foratura + materiali e montaggio.
Costo orario di una CNC in un'azienda che fa fresatura circa 30€ (in media).

Ovvio se guardi bene i pezzi sono tutti fresati, su tutte le facce, meno che i longheroni del piano.
Se non squadri i pezzi ottieni risultati + economici e + scadenti.
Ciao.

[AntonioUSA]

Originalmente inviato da saviothecnic

Ciao Btiziano,

Ti allego un files cad che ho fatto al volo
per vedere se ho capito tutti i pezzi che servono per fare una
fresa CNC tipo la tua.
Sai intanto dirmi per curiosità le dimenzioni esterne?

Come mai ti sei limitato alla corsa asse Y a soli 300mm
vi è qualche motivo particolare?

Leggo dal tuo disegno che l' ai fatta Lunga esterna 700mm
e dichiari di corsa asse X 500mm
i 200mm gli perdi per l' ingrombro del ponte esatto?

Che spessore ai usato per l' alluminio dei carelli 40mm?

Da un occhio al files cad che ho postato e dimmi se potrebbe andare.

Savio, ti ho spedito una email, l'hai ricevuta??
Se si, spero che tu mi possa dare delle dritte su come evitare la perdita passi, in alcuni punti della corsa.

[saviothecnic]

[quote=btiziano]Ciao Savio,
non credo di vedere tutto sul disegno.........
c'è anche un complessivo?

>No mi arrangio un po nel 2D
>e non sono ancora capace a unire per farti vedere un complessivo

Mi puoi mandare un dxf?

>Ok mando ora con questo post

Per quanto riguarda la mia, il tutto è stato fatto per avere un discreto rapporto qualità prezzo.......considera che per i pezzi che vedi ci vogliono mediamente 25 ore di fresatura, 10 di tornitura 4 di foratura +
materiali e montaggio.
Costo orario di una CNC in un'azienda che fa fresatura circa 30€

>Haa adesso si mi sembrava troppo basso 150€
>alluminio tagliato e fresato
>Quindi per 150€ cosa ai preso solo la lastra grezza d' alluminio
>senza nessuna lavorazione o almeno tutti i prezzi grezzi tagliati

Ovvio se guardi bene i pezzi sono tutti fresati,
su tutte le facce, meno che i longheroni del piano.
Se non squadri i pezzi ottieni risultati + economici e + scadenti.

>ovvio da un occhio al files e dimmi se piu o meno
>è cosi che ai fatto la tua non vorrei aver messo spessori
>troppo bassi o esagerati

[saviothecnic]

Originalmente inviato da AntonioUSA

Savio, ti ho spedito una email, l'hai ricevuta??
Se si, spero che tu mi possa dare delle dritte su come evitare la perdita passi, in alcuni punti della corsa.

E mi era sfugita letto e risposto cmq sono anche su Skype e MSN
sicuramente in qualche modo risolviamo

[btiziano]

Finita
ora mi dedico ai trucioli...........
