Piccolo asse Z aggiuntivo per il vinile

[stepper]

Ciao, tra tante cose, ho anche voluto realizzarmi un piccolo asse Z da fissare al mandrino HF, con dei componenti residui ho pensato di sfruttare il semplice peso del carro (circa 110g), in modo tale che se si trovano inregolarità sul piano di lavoro il tutto risale in automatico, ma affonda quel tanto che possa tagliare solo il vinile adesivo, lasciando intatto la base di carta.
Con questo sistema, posso semplicemente usare 2 brugole M6x 20mm per montarlo all'occorrenza.
Il bello che mi ritroverei a poter tagliare fogli di circa 900x620mm e con pochi eurozzi .
Al momento ho poco tempo e tra le modifiche apportate alla Gears (vi aggiornerò anche su questo) ed il progetto Code-G, ho poco tempo per fare foto e descrizioni minuzionse

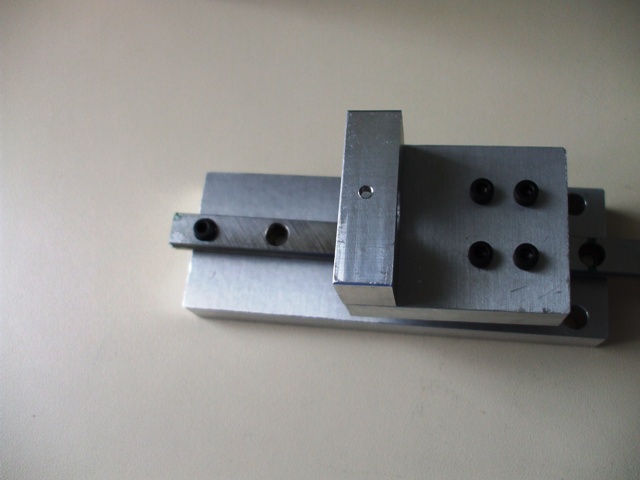

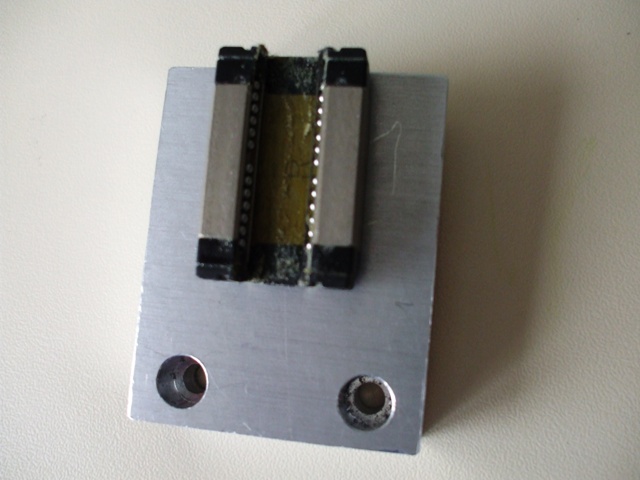

Ma vi aggiungo qualche foto di ciò che userò, ciao.

[ranabatics]

Originalmente inviato da stepper

Ciao, tra tante cose, ho anche voluto realizzarmi un piccolo asse Z da fissare al mandrino HF, con dei componenti residui ho pensato di sfruttare il semplice peso del carro (circa 110g), in modo tale che se si trovano inregolarità sul piano di lavoro il tutto risale in automatico, ma affonda quel tanto che possa tagliare solo il vinile adesivo, lasciando intatto la base di carta.
Con questo sistema, posso semplicemente usare 2 brugole M6x 20mm per montarlo all'occorrenza.
Il bello che mi ritroverei a poter tagliare fogli di circa 900x620mm e con pochi eurozzi .
Al momento ho poco tempo e tra le modifiche apportate alla Gears (vi aggiornerò anche su questo) ed il progetto Code-G, ho poco tempo per fare foto e descrizioni minuzionse
Ma vi aggiungo qualche foto di ciò che userò, ciao.

Bravo! Ottimo uso di materiale avanzato... è un bel po' che ci penso, ma non ho mai il tempo di realizzarlo! Piuttosto, che programma utilizzerai per preparare i GCode per il taglio del vinile? Penso in particolare a come compensare l'offsett della lama...

Ciao

[stepper]

Si, è un peccato veder prendere polvere, poi anch'io sono mesi che mi dico "ora lo faccio.. ora lo faccio..", in fine l'ho fatto
Ho terminato un rapido assemblaggio e dovrebbe funzionare bene, il peso non è molto eccessivo e il vinile si taglia molto bene, tende un tantino a segnare la carta (ma non la taglia).
Per i g-code, su grandi lavorazioni si può anche usare la strateggia che segue proprio il vettore, oppure in caso di piccoli tagli, puoi simulare l'uso di un bulino da 0,1mm a 15° e sei apposto
Al momento non posso metterlo subito perchè ho fatto i fori di fissaggio per poterla montare sulla nuova cnc, ma per ora vi allego un bel po di foto...

[stepper]

... ecco le altre foto

[stepper]

...Spero che possa essere stato utile per convincervi a farvi un'aggeggio simile, se volete potete chiedermi in privato anche il dxf.
Per il supporto della lama lo potete comprare su e-bay a circa una decina di eurozzi, nel mio caso mi è arrivato un tantino inregolare ed ho lievemente tornito la parte cilindrica ed ora si incastra che è una bellezza.
Avevo anche fatto il foro e filettatura per serrarlo meglio con un grano m4, ma non mi servirà.
Ho anche fatto un banalissimo video (non serve a niente), ma son sicuro che la curiosità vi porterà a vederlo
YouTube - ‪carrello.AVI‬‏
Ciao

[daniele 1973]

Ciao stepper i complimenti per te ormai si sprecano..... Poi un giorno mi spieghi come fai ad avere tutto sto tempo libero per i tuoi hobby....... Come intendi bloccare il vinile al piano secondo te con un piano elettrostatico funzionerebbe ?

[ranabatics]

Originalmente inviato da daniele 1973

Ciao stepper i complimenti per te ormai si sprecano..... Poi un giorno mi spieghi come fai ad avere tutto sto tempo libero per i tuoi hobby....... Come intendi bloccare il vinile al piano secondo te con un piano elettrostatico funzionerebbe ?

QUOTO !!!!!! Ottima domanda Daniele...... speriamo che Stepper abbia già risolto la questione ! (forse con un piano aspirato ?!?).

Attendiamo fiduciosi !

[garbo]

anche io lo avevo fatto, sulla mia creostamp, poi per la limitata area di taglio, mi sono comperato un plotterino da taglio il C270, pagato 230 € sù ebay, area di taglio utile 200 mm per oltre 1000 mm mi trovo bene è più pratico che usare la cnc e anche i programmi più semplici, uso corel draw per farmi le scritte o disegni importo in pltdraw e via sul plotter....

[Scj]

110 grammi: troppi.
Io taglio con non più di 30 grammi totali (carrellino + portalama)
Se pesa troppo le curve secche vengono male e rischi di tagliare fuori per fuori anche il supporto di carta sotto.
Buone prove comunque

[garbo]

Originalmente inviato da Scj

110 grammi: troppi.
Io taglio con non più di 30 grammi totali (carrellino + portalama)
Se pesa troppo le curve secche vengono male e rischi di tagliare fuori per fuori anche il supporto di carta sotto.
Buone prove comunque

bòòò ma si taglia la carta di supporto sotto solo nelle curve non è grave, purchè non si tagli tutto il disegno o scritta anche con la carta, perchè allora da spellicorare dopo è un casino, anche con il mio plotterino a volte in alcuni punti taglio il supporto di carta, sopratutto se deve tagliare dalla parte sx del'area, da lì ci deve essere qualche centesimo in meno di luce per cui per tagliare perfetto devo fare dei compromessi con la pressione, ma comunque mi ha mai causato problemi anche se appunto a volte in alcuni punti risulta tagliato il supporto di carta...
