Marco978 · 18 febbraio 06, 20:01

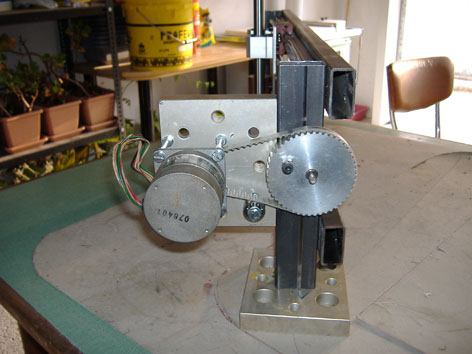

Ecco alcune foto della mia fresa cnc ke sto finendo di costruire!!Non fate caso se molti pezzi di alluminio hanno fori ke non centrano ma sono pezzi di scarto ke ho recuperato!!!

Marco978 · 18 febbraio 06, 20:05

Altre foto!!!

radicea · 18 febbraio 06, 20:08

Citazione:

Originalmente inviato da Marco978

Atre foto!!!

complimenti un gran bel lavoro :-)!!!

saviothecnic · 18 febbraio 06, 23:32

Citazione:

Originalmente inviato da Marco978

Altre foto!!!

Beatoo te che riesci a recuperare ste cose

Ma anche le guide ai recuperato'
Perche quella riduzione il motore in diretta non ce la faceva?
Che elettronica pnsi d' adottare

Marco978 · 19 febbraio 06, 15:04

No le guide non le ho recuperate ma le ho prese nuove!!!Ho montato i motori con la riduzzione 3.1 xkè la mia barra trapezoidale ha passo 3.In più in questo modo ho aumentato la coppia dei motori a scapito della velocità!!Questo xkè il ponte dell'asse X con montato l'asse Y e Z pesa la bellezza di 16 kg circa e con i miei mae da 2.1A non penso ce la facessero a spostare tutto il ponte.Comunque ho in preventivo di sostituire i motori dell'asse X e Y con qualcosa di più potente di quelli ke ho.Come elettronica uso la dag board l6203.

saviothecnic · 20 febbraio 06, 00:33

Citazione:

Originalmente inviato da Marco978

No le guide non le ho recuperate ma le ho prese nuove!!!Ho montato i motori con la riduzzione 3.1 xkè la mia barra trapezoidale ha passo 3.In più in questo modo ho aumentato la coppia dei motori a scapito della velocità!!Questo xkè il ponte dell'asse X con montato l'asse Y e Z pesa la bellezza di 16 kg circa e con i miei mae da 2.1A non penso ce la facessero a spostare tutto il ponte.Comunque ho in preventivo di sostituire i motori dell'asse X e Y con qualcosa di più potente di quelli ke ho.Come elettronica uso la dag board l6203.

Ha la DagBoard
ne stavo montato una per un amico ma poi mi sono fermato
perche ho avuto difficolta ha trovare gran parte dei compoenti

Quanto ai speso e deve ai trovato tutti i compo per la DagBoard?

Io alla fine sono andato sui Pont H di Fiser che vano benissimo ed i compoenti gli ho trvati tutti con grande facilita come interfaccia sto ancora vedendo forse usero quella di Nervino

multivac2 · 20 febbraio 06, 00:39

Dove si possono recuperare delle guide ?

Luca

Citazione:

Originalmente inviato da Marco978

No le guide non le ho recuperate ma le ho prese nuove!!!Ho montato i motori con la riduzzione 3.1 xkè la mia barra trapezoidale ha passo 3.In più in questo modo ho aumentato la coppia dei motori a scapito della velocità!!Questo xkè il ponte dell'asse X con montato l'asse Y e Z pesa la bellezza di 16 kg circa e con i miei mae da 2.1A non penso ce la facessero a spostare tutto il ponte.Comunque ho in preventivo di sostituire i motori dell'asse X e Y con qualcosa di più potente di quelli ke ho.Come elettronica uso la dag board l6203.

Marco978 · 20 febbraio 06, 01:25

Le guide tonde le puoi trovare in vekkie stampanti e plotter.Io xò ti dico ke se vuoi costruire una fresa con il ponte mobile di 700 mm di larghezza e una corsa di 1000 mm le guide tonde non vanno bene xkè fletterebbero troppo ammenoke non usassi guide con diametri superiori a 30 mm.E li il costo si alza di molto.Io x evitare questo problema ho usato le guide ke vanno avvitate x tutta la lunghezza e relativi carrellini a 4 ricircoli di sfere.Con questo tipo di guide non si ha gioco e se la struttura è robusta non si hanno neanke torsioni delle guide.Comunque se ti può interessare io ho usato guide della HIWIN ed ho speso:

2 guide HGR 20 da 700 mm a 48 cad/una
2 carrellini HGH 20CA a 30 cad/una
Questo x l'asse Y l'anno scorso.

2 guide HGR 20 da 1000 mm a 70 cad/una
4 carrellini HGH 20CA a 32 cad/una
Questo qualke settimana fa.
Il tutto iva compresa.

multivac2 · 20 febbraio 06, 01:47

Citazione:

Originalmente inviato da Marco978

2 guide HGR 20 da 700 mm a 48 cad/una
2 carrellini HGH 20CA a 30 cad/una
Questo x l'asse Y l'anno scorso.

2 guide HGR 20 da 1000 mm a 70 cad/una
4 carrellini HGH 20CA a 32 cad/una
Questo qualke settimana fa.
Il tutto iva compresa.

Diciamo che devo fare un qualcosa su un'area grande quanto un A4.

Luca

ady · 20 febbraio 06, 17:03

Citazione:

Originalmente inviato da saviothecnic

Io alla fine sono andato sui Pont H di Fiser che vano benissimo ed i compoenti gli ho trvati tutti con grande facilita come interfaccia sto ancora vedendo forse usero quella di Nervino

ponte ad H = motore in continua?
