Tolleranza x incastri

[crisiinvolo]

Ciao

Lavoricchiando con la mia CNC, mi sto divertendo un mondo.
Dopo aver fatto qualche prova e qualche lavoretto su lastre di carbonio (speriamo che il doppio filtro centrifugo + acqua funga), mi trovo di fronte ad un piccolo dilemma.

Se faccio degli incastri a dente quadro per assemblare le lastre, questi non si incastrano!
Probabilmente sarà il gioco della CNC non proprio il massimo del professionale, è questa:http://www.baronerosso.it/forum/cnc/...la-valmec.html
Pilotata con Mach3

Uso le fresette di Mj CNC (non ricordo il numero, quelle con una marea di dentini) da 1mm, lastra di carbonio da 2mm, passate da 0,8mm a 60mm/min, proxxon a palla.

Come faccio ad annullare questa tolleranza?
C'è una procedura per calcolare il backslash e tolleranze della meccanica e farle annullara a mach3 o le devo considerare nel disegno o nella creazione del Gcode?

Altra domandina, che posso usare come via di mezzo tra carbonio che costa una tombola e compensato?
Si trova la fibra di vetro in lastre?
Per ora ho trovato solo la vetronite coperta di rame per circuiti, ma non mi và di sciogliere il rame con l'acido!

[crisiinvolo]

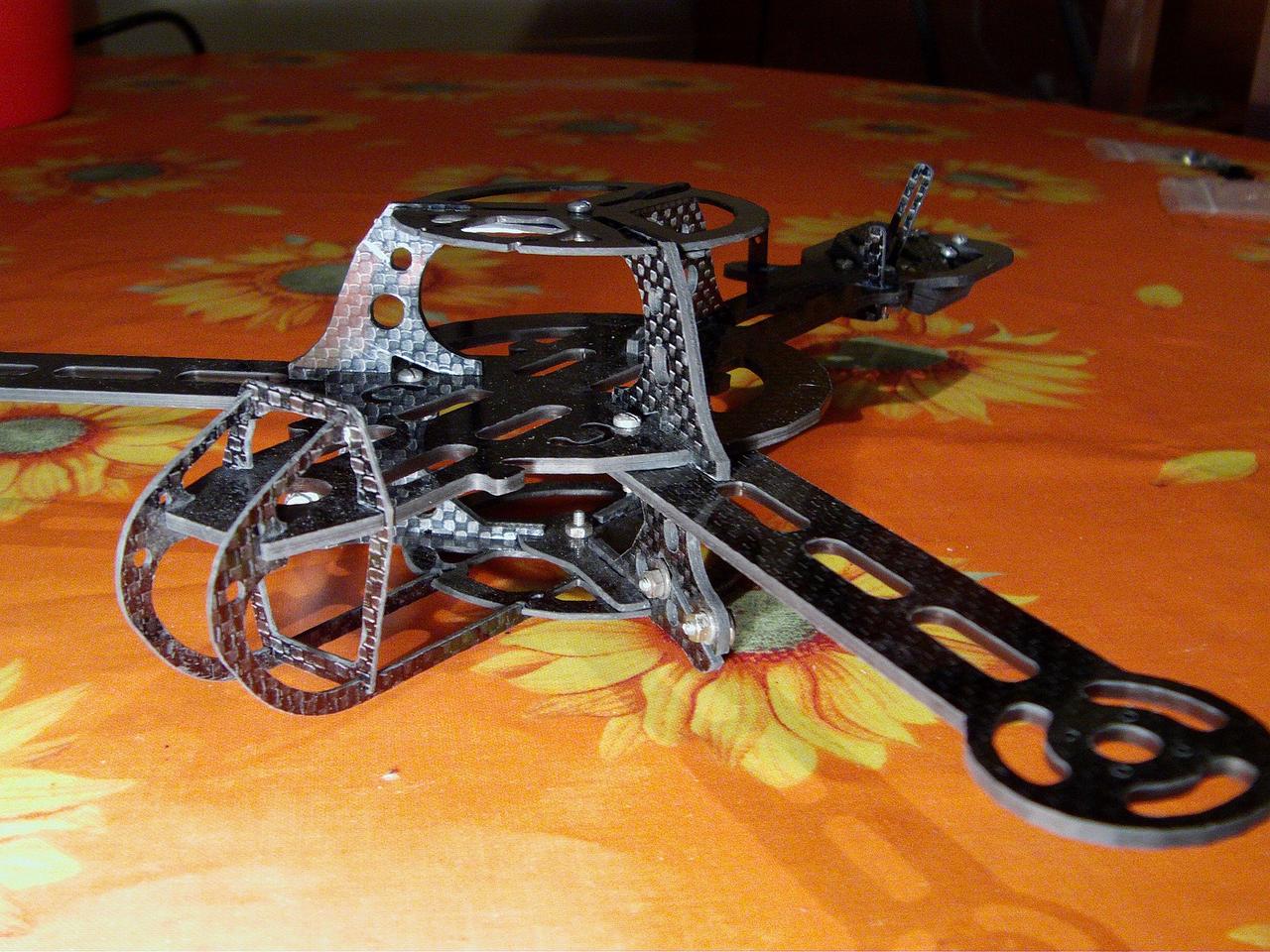

Giusto per diletto, ecco alcuni lavori della piccolina:

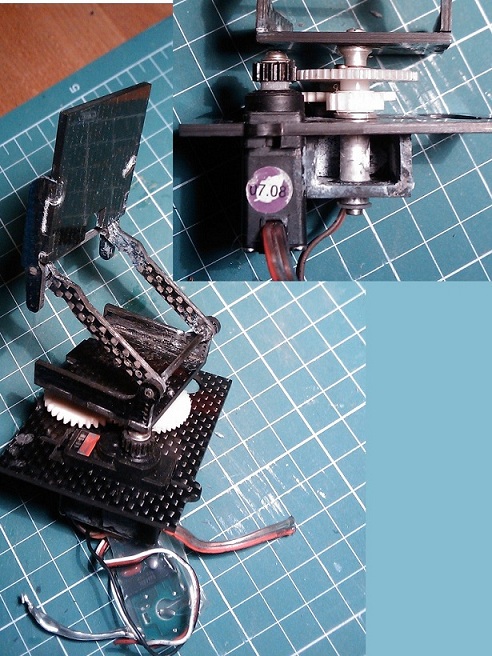

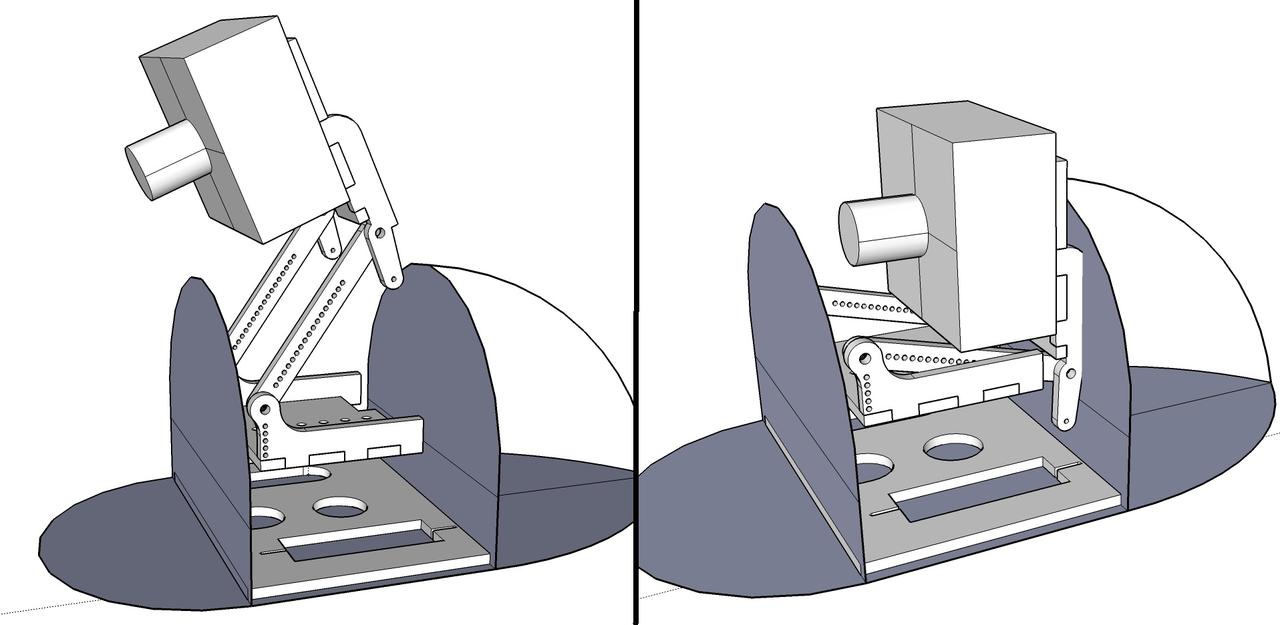

Ora sto facendo questo supporto per una telecamera:

[gattodistrada]

io alcuni incastri li ho considerati in fase di progettazione autocad (circa 1decimo) ma non so se e corretto.. pero con il legno va benissimo.

per la vetronite se non la sciogli puoi sempre carteggiare via il rame...

oppure fai una bella ripulitura della zona con la cnc...


Azz alla faccia del diletto, bellissmi

[Mrk89]

Complimenti Silvio, con che programma disegni?

[crisiinvolo]

Originalmente inviato da Mrk89

Complimenti Silvio, con che programma disegni?

Grazie, grazie.

Uso Google SkechUp, a cui ho aggiunto un plug in gratuito che esporta in DXF.
Non sarà potentissimo ma in compenso è semplice, per esempio si possono solo disegnare cerchi partendo solo dal centro non dando 2 punti di tangenza.
Però e velocissimo un vero spasso, sembra di usare Paint.

Consigli per il backslash?

[daniele 1973]

intanto complimenti per il lavoro svolto .anche se ho una cnc auto costruita non sono un esperto quindi aspetta anche consigli da gente piu esperta.per gli incastri puoi giocare con la compensazione dell'utensile .non so come si usa con mach 3 perchè utilizzo emc2 e sinceramente non l'ho mai utilizzato perchè sul legno con una limetta aggiusto gli incastri. per quanto riguarda le lastre da fresare se hai un po di dimestichezza con i compositi realizzare delle lastre non è difficilissimo anzi è estremamente facile. tutto stà nel reperire le materie prime a costo contenuto. io prima a genova acquistavo in un negozio per nautica tutti i materiali, resine tessuti ecc e risparmiavo un bel po. la procedura è abbastanza semplice anche senza utilizzare la pompa del vuoto riesci ad ottenere un manufatto bello a costo contenuto di buona qualità. prendi un vetro stendi la cera lucidi ripeti due volte la procedura .stendi una mano di alcool polivinilico. uno strato di gelcoat trasparente attendi che comincia la catalizzazione poi cominci con i strati di tessuto passando il rullo frangibolle . puoi come faccio io di solito per contenere i costi fare uno strato di carbonio esternamente poi 4 strati di tessuto di vetro ed infine uno strato di carbonio. a secondo dei strati e dal tipo di tessuto vari lo spessore . infine compri il tutto con un altro vetro incerato . cmq in rete si trovano vari siti dove spiegano le tecniche di resinatura.

[daniele 1973]

dimenticavo lastre di resina ,se cerchi ,in commercio si trovano ma la maggior parte sono costruite con resine poliestere o vinelestere e tendo a spaccarsi. devi utilizzare resine epossidriche.

[Filippopro]

Originalmente inviato da crisiinvolo

Grazie, grazie.

Uso Google SkechUp, a cui ho aggiunto un plug in gratuito che esporta in DXF.
Non sarà potentissimo ma in compenso è semplice, per esempio si possono solo disegnare cerchi partendo solo dal centro non dando 2 punti di tangenza.
Però e velocissimo un vero spasso, sembra di usare Paint.

Consigli per il backslash?

Lo sto scaricando...... scusami come si chiama quel plug in ??

[crisiinvolo]

Originalmente inviato da Filippopro

Lo sto scaricando...... scusami come si chiama quel plug in ??

Non mi ricordo, ne avevo scaricati un pò, trovato uno che funzionava bene l'ho lasciato sulla chiavetta.
Vedrò di postarlo in qulache maniera..

Il supporto incollato, peccato che ho pastrocchiato con la Cianoacrilica....


Nessun consiglio per il BackSlash?

[crisiinvolo]

In allegato il Plugin per Google SketchUp.
Basta copiarlo nella cartella plugin.

Ovviamente non è mio, è freeware ma non ricordo l'autore, spero mi perdoni....

Il lavoro continua......

Nessuno mi sà spiegare come si setta il backslash?
