Generatore step/dir per test elettroniche - BaroneRosso.it

HappyFly · 13 dicembre 09, 23:23

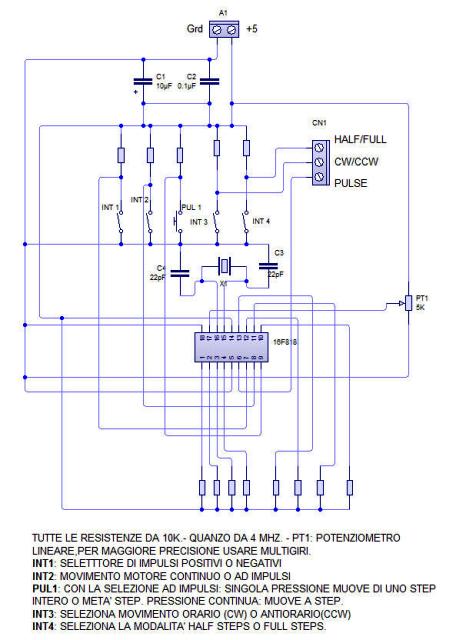

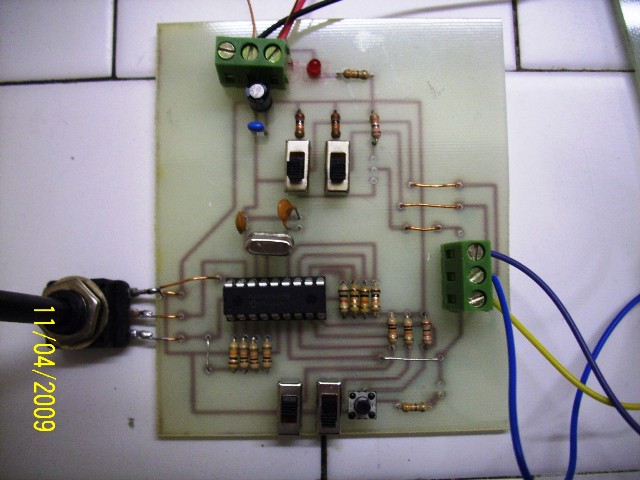

Cerco di realizzare un piccolo circuito che generi impulsi step/dir per potere testare elettroniche varie, ho trovato un circuitino postato da robrob su www.grix.it

DRIVER "DIDATTICO"PER MOTORI STEPPER BIPOLARI

Qualcuno conosce qualcosa di equivalente ? Mi sembra molto interessante per potere testare senza attaccare il PC e dovere quindi regolare tutto il software ...

saviothecnic · 14 dicembre 09, 09:12

Citazione:

Originalmente inviato da HappyFly

Cerco di realizzare un piccolo circuito che generi impulsi step/dir per potere testare elettroniche varie

Ci sta quello con NE.555 fatto da NE anni fa se non erro DanuelXan ne aveva fatto uno sbroglio nel Joy x CNC

HappyFly · 14 dicembre 09, 13:29

Citazione:

Originalmente inviato da saviothecnic

Ci sta quello con NE.555 fatto da NE anni fa se non erro DanuelXan ne aveva fatto uno sbroglio nel Joy x CNC

Ho cercato sul forum ma non riesco ad individuare il thread di cui parli, non è che mi dai una mano a trovarlo ? Grazie

SoldatoSemplice · 14 dicembre 09, 13:37

Secondo me fai prima a scaricarti il datasheet dell'NE555 e segui lo schemi che ci trovi sopra: multivibratore astabile.

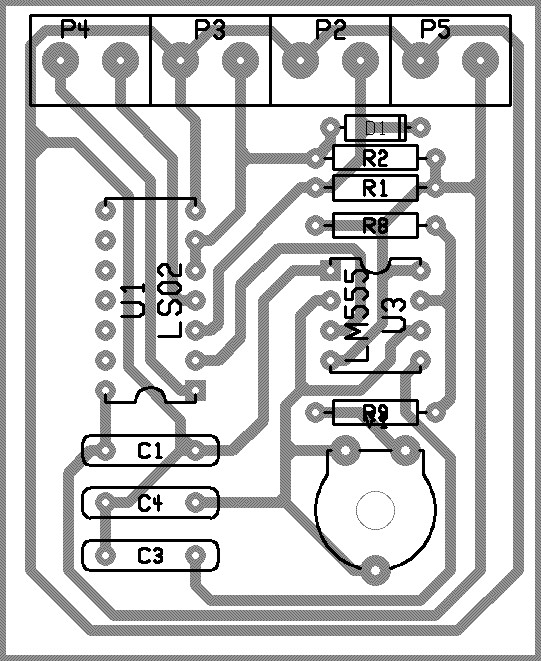

Danielxan · 14 dicembre 09, 14:20

I morsetti , step/dir, alimentazione, pulsante avanti, pulssante indietro.

nuvolini · 14 dicembre 09, 22:54

Grazie Daniele,
ma mancano i valori dei componenti.

Ciao.

Nuvolini.

Danielxan · 15 dicembre 09, 00:36

Lo so, ma devo fare sempre tutto io

nuvolini · 15 dicembre 09, 09:06

No stai tranquillo, io ti aiuto a scaricarlo.

Ovviamente scherzo, grazie infinite per la disponibilità e :

Buon Natale a tutti.

Nuvolini.

saviothecnic · 15 dicembre 09, 09:21

Adesso che ricordo se interessa io l' avevo fatto e adesso
che ho la cnc in USB non lo uso piu lo do via assieme
a un Joy al solo realizzo dei compo spesi su :O

stepper · 30 dicembre 09, 18:53

Scusate l'ignoranza, ma se ho capito bene, con questo pcb si possono testare i motori passo passo?
A quanto si alimenta? e quali sono i collegamenti da fare?
Grazie e ciao.
P.s.: se serve posso preparare il file dxf.
