Chi mi aiuta con la mm2001?

[Danielxan]

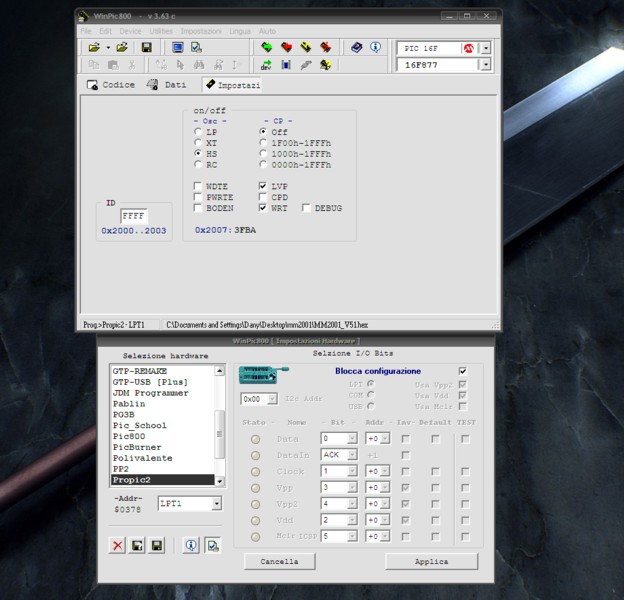

Allego una schermata, una è la configurazione di winpic800, l'altra è il settaggio dei fuses, anche se winpic fà una cancellazione del ppic prima di programmare, prrova a fare una programmazione in bianco con il buffer come si apre tutto a FF senza caricare nulla, e poi prova magari con una versione più vecchia del firmw della mm2001.

[marco78]

grandissimo Daniel!!!
Ora ci provo! Intanto ho testato il pin con l'oscilloscopio e l'onda quadra magicamente appare (anche col quarzo vecchio, quindi spesa inutile )
Inoltre ho trovato uno schema di tester per quarzi da 100k-30mhz mi sa che lo provo a costruire sono 2 euro di componenti a stare larghi

[celly]

Originalmente inviato da marco78

grandissimo Daniel!!!

Inoltre ho trovato uno schema di tester per quarzi da 100k-30mhz mi sa che lo provo a costruire sono 2 euro di componenti a stare larghi

se riesci a postare il link lo faccio anche io perchè ho una scottala di quarzi per rx e tx che non so se funzionano...

[marco78]

eccolo, se qualcuno vuole fare il pcb che io non ci riesco

i diodi sono dei 4148, condensatore 1nF.
se non sbaglio dovrebbe funzionare da 100 hz a 30 mhz.

Oppure questi ma non ci ho capito na mazza, però farebbero comodo a noi modellisti per i quarzi della ricevente (40 mhz)

http://www.euroquartz.co.uk/pdf/application-notes.pdf

[marco78]

purtroppo risultati zero.
il piccolo riassunto.
Voglio specificare che i settaggi del mio pic sono differenti da quelli di Daniel in quanto è il 16F877A
La prima programmazione fatta col vecchio firmware è risultata negativa in quanto le immagimi parlano da sole.

e infine il timing


la seconda programmazione invece col nuovo firmware V2.

[img=http://img200.imageshack.us/img200/6626/esitopositivo.th.png]



[img=http://img200.imageshack.us/img200/8928/timingsballato.th.png]

ed ecco i risutati = zero!!!!!

Dal controllo con l'oscilloscopio fatto con l'amico tecnico tutto è filato liscio, cioè l'onda quadra viene generata (quindi il quarzo dovrebbe essere ok) poi mi ha detto che la scheda è fatta bene... penso di potermi fidare

Quello che non mi riesco a spiegare il fatto che in una prova attaccando il portatile e gmfc ha funzionato e un motore si è mosso.
Il timing in quell'occasione stava a 503.

Con il pc di recupero non c'è mai stato verso
Poi più nulla... devo riprovare col pc portatile???
Formattare nuovamente il pc recuperato?
Cambiare il pic (e sono dolori, tocca ordinarlo per posta)

BUTTARE VIA TUTTO E TORNARE AL SISTEMA A LEVACCIA SEMIAUTOMATICA?????????????????????

[celly]

Ciao anche per me zero! ieri sera ho riprovato a riprogrammare il pic sia con il vecchio che con il nuovo firmware, controllato db25 pin x pin e tutto ok, cambiato il cavo della parallela, altre mille prove ma nulla mi rimane il timer a 30! che devo fare adesso??

[marco78]

ok... mal comune...
il pic che ho comprato è questo PIC16F877A-I/P
adesso mi viene il dubbio che non sia giusto
ho provato a leggere il datasheet ma non ci capisco na' mazza http://www.datasheetcatalog.org/data...2w92h3ysyy.pdf

Facciamo un bel meeting su msn/skype per chiarirci, magari 2 parole valgono più di 1000 spiegazioni

[Danielxan]

Hai provato a programmarlo settando come device il 16f877 semplice? Il fw è stato compilato per funzionare sul 16f874 o 877, e probabilmente alcune config non sono implementate.

[marco78]

Non l'ho fatto perché è una forzatura, in quanto il programmer visualizza un errore dice rilevato A, vuoi continuare lo stesso? Io ho detto di no ma se non si rovina ci provo.

[marco78]

confermo l'impossibilità di programmare l' 877A come 877 il programmer genera un errore non tanto in programmazione quanto in lettura negli indirizzi esadecimali.

Ragion per cui provo a fare un nuovo ordine del componente se non va butto tutto nella stufa, chissà come e se brucia bene.
Ultimo appello: chi mi fa un pcb del prova quarzi???
