25 marzo 09, 19:39 | #1 (permalink) Top |
User Data registr.: 19-01-2007 Residenza: Dintorni di mestre (DINTORNI)
Messaggi: 2.585
| Building Log: CNC Homemade per fresa
Ho iniziato (da un pò di tempo, per dirla tutta) la progettazzione di una fresa CNC fatta completamente in casa... Quindi, sia la scheda elettronica che il piano di lavoro saranno fatti in casa... La progettazzione segue (per il momento) queste caratteristiche: Elettronica: la scheda si collega alla porta parallela e si basa sull'accoppiata L297-L298 la scheda è completamente optoisolata Comanda 3 motori passo passo e l'azionamento tramite relè della fresa Ha 4 ingressi (3 per i fine corsa e 1 supplementare per l'emergenza) Per realizzarla basta un circuito monofaccia (e qualche 20-30 di ponticelli ) Meccanica: Il piano base sarà in alluminio (dimensione occupata totale circa 600 x 400 mm) La superficie di lavoro sarà da 400 x 300 x 120 mm(spero di ricordarmi bene, non ho i disegni sotto mano) Si muoverà su rotaie a ricircolo di sfere Mossa da motori passo passo e vite senza fine Appena inizio la fase di costruzione, vi posterò tutto quello che posso PS: i lavori procederanno molto lentamente!!! |
02 aprile 09, 17:35 | #3 (permalink) Top |
User Data registr.: 19-01-2007 Residenza: Dintorni di mestre (DINTORNI)
Messaggi: 2.585
|
La mia, come ho già detto, la stò proggettando per essere un monofaccia (quindi giù di ponticelli... fino ad adesso sono 35), ma con pochissime modifiche, può diventare un doppia faccia... Adesso sono a buon punto (mi manca lo stadio di alimentazione, quello per l'attivazione della fresa e un buon controllo generale del tutto) Ha già, fino ad adesso lo stampato occupa 150mm per 140mm (mi sà che la farò 150 x 150 in totale in modo da lasciare spazio alla aletta di ragfreddamento) PS: una volta finito, vedo di realizzare i PDF per la sua realizzazzione sia come monofaccia che come doppiafaccia!!! |
15 aprile 09, 01:02 | #4 (permalink) Top |
User Data registr.: 19-01-2007 Residenza: Dintorni di mestre (DINTORNI)
Messaggi: 2.585
|
Ok... ho appena finito di rifare lo stadio di potenza... Ora mi aggrada molto di più ed è molto più pulita... Mi manca anora il relè per l'azionamento della fresa e l'optoisolamento degli ingressi... Ha già... per chi fosse interessato, allego il PDF del circuito fino ad adesso realizzato... Ovviamente non è ancora stato controllato e verificato, ma dovrebbe andare... PS: che colori orrendi che ha fatto... sono inguardabili, lo sò... Ultima modifica di BBC25185 : 20 luglio 15 alle ore 01:41 |
18 aprile 09, 22:43 | #5 (permalink) Top |
User Data registr.: 19-01-2007 Residenza: Dintorni di mestre (DINTORNI)
Messaggi: 2.585
|

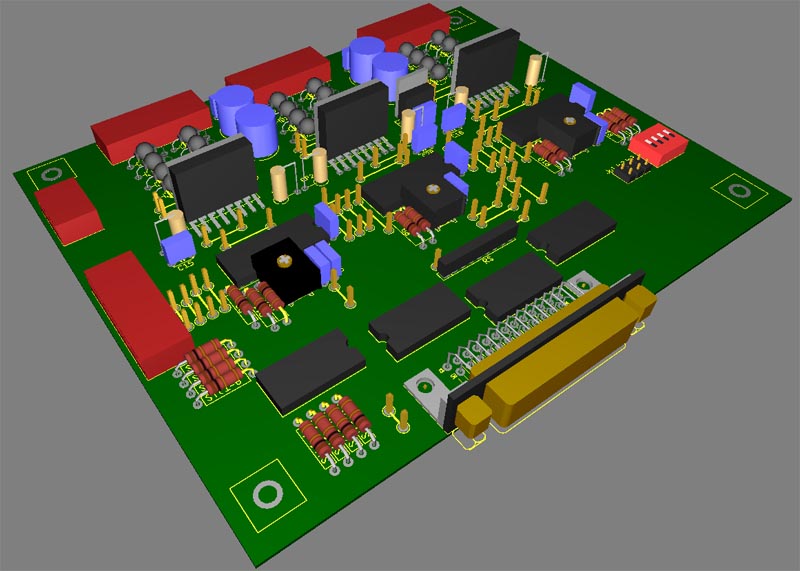

Ok, oggi sono a buon punto con la CNC (ho dato un controllo veloce ed è corretto) Manca solo di inserire il relè per l'accensione della fresa (appena lo compro, prendo le misure e lo inserisco) Comunque il più è fatto e posto l'immagine 3d di come dovrebbe venire la scheda elettronica (senza aletta di rafreddamento): |
19 aprile 09, 00:50 | #8 (permalink) Top |
UserPlus Data registr.: 15-05-2006 Residenza: Gallarate
Messaggi: 1.029
|
Principalmente sono sbagliate le cobbessioni sul db25 la linea dati va dal pin 2 al 9 tu sei connesso dal 1 all' 8. Vedo i fine corsa ma non vedo l'emergenza, il 7805 messo in quella maniera cuoce, deve dissipare troppo per la corrente che deve dare, e poi dai motori arrivano tante "schifezze", per usare un francesismo
__________________ Ciao. Daniele. |
19 aprile 09, 01:20 | #10 (permalink) Top | |
User Data registr.: 19-01-2007 Residenza: Dintorni di mestre (DINTORNI)
Messaggi: 2.585
| Citazione:
Per la linea dati, io ho usato quello che mi dava sul manuale del MACH3 (e dallo schema della CNC3AX)(allego immagine preso dal loro manuale) 3 dei 4 ingressi sono i finecorsa... l'ultimo è l'emergenza... Il 7805 è messo in quella maniera e sarà colelgata alla stessa aletta che viene attaccata ai L298 (ho calcolato 300-400 mA di assorbimento...) Per quanto riguarda che ai motori arrivano tante schifezze, cosa intendi??? Che le piste sono orribili (se così, le ho già migliorate... allego PDF di quello che sono arrivato fino ad ora) Se per la disposizione, bhè, quella è arrivata consultando vari schemi che ho trovato un pò su internet (anche qui sul barone) Per quanto riguarda la presa parallela, io possiedo un cavo con connettori mascio maschio, quindi mi serve la femmina sullo stampato... (lo sò, adesso mi arrivano gli insulti per questo) Ultima modifica di BBC25185 : 20 luglio 15 alle ore 01:41 | |
