help ! consigli per test elettronica fiser

[roberto_1974]

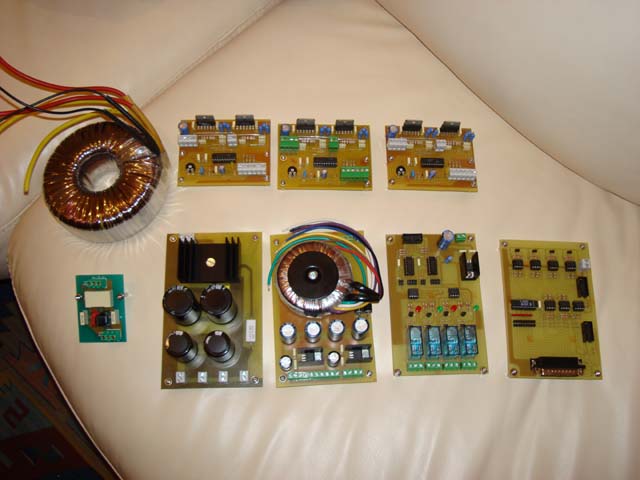

fatti i circuiti , quali consigli per non incorrere in errori di cablaggio/test/settaggi?

[Danielxan]

I ponti sono i miei, tutto il resto è originale Fiser.
In quei ponti rispetto l'originale sono stati tolti tutti i jumper che creavano confusione, basta che ci monti un dissipatore e li puoi usare così come sono, unica cosa che non si vede dalle foto il ponte dell'alimentazione motori sul cs deve essere almeno da 1mmq di sezione.
Per i cablaggi:
Alimentazione motori, se il toroide è un 12+12 devi mettere i secondari in serie, se è un 24+24 devi metterli in parallelo, occhio a metterli in fase o cuoci il trasformatore, ad ogni uscita ci colleghi un ponte con cavo di sez. adeguata.
Alimentazione logica, i due estremi degli avvolgimenti collegati ai diodi i due centrali a massa, per il primario io sulla mia versione ho modificato il cs mettendo un morsetto mammut fissato con una vite in modo da non avere piste sotto tensione pericolasa.
In uscita hai i morsetti della +5v per alimentare i ponti lato logica, +5v per alimentare l'interfaccia, la scheda relè va alimentata con il +12.
Il collegamento tra interfaccia e scheda relè lo fai con un cavo flat 10 poli.
I jumper sulla scheda relè li metti su
+1
+14
+17
+16
I finecorsa e l'emergenza li colleghi al connettore IDC10 la pedinatura è sul sito di Sergio.
Le uscite step/dir dell'interfaccia le colleghi ai relativi ponti.
Per i full/half metti degli interruttori collegati fra +5v e il morsetto sul ponte se vuoi il mezzo passo chiudi l'interruttore, per l'enable stesso discorso un'iterruttore tra +5v e il morsetto sul ponte per abilitare il ponte chiudi l'interruttore, ricordati sempre di inserire l'enable solo dopo aver dato alimentazione alla logica, per ovviare al problema io ho messo un relè statico alimenatto dal +5v della logica che dà tensione al trasformatore alim. motori.
Mi sembra tutto.

[roberto_1974]

Grazie 1000!!

si, i ponti sono i tuoi !! come anche detto su altro post !!chiedo venia !!

per il trasformatore c'è scritto 0-12 giallo rosso 0-12 giallo-rosso

faccio così vero: giallo .... unisco rosso con giallo del 2 avvolgimento ... rosso

dovrebbe essere giusto no?

PS 43,00 +iva di un 400VA 12+12 V non mi sembra male come prezzo

[Danielxan]

I ponti sono il mio sbroglio semplificato, della modifica di Sergio, di un progetto pubblicato su majosoft, era solo una precisazione pèerchè quelli di Sergio sono leggermente differenti.
Pwe il trasformatore si i gialli sono gli inizi avvolgimento ed i rossi le fini, la serie la fai unendo un giallo ad un rosso.

[simone1973]

ciao danielxan i due fili del toro piccolo andava anke loro messi in fase? come si fa? se non in fase il trafo fa subito boom o va e si scalda? piu' ke altro perche' ho provato l'alimentatore ke ho realizatto e non sapevo di dover mettere in fase. pero' andava i 5V ok adesso pero' mi e' sorto il dubbio ho paura a riprovare? oppure mi e' andata di kul!!!!!!! grazie e ciaoo

[Danielxan]

Tutti i trasformatori ad avvolgimenti multipli se messi in parallelo vanno messi in fase.
Se hai un trafo 12+12 per esempio unisci due capi degli avvolgimenti e misura sugli altri due con il tester se leggi 0Vac allora sono in fase, se leggi 24Vac allora sono in controfase.
Il trasformatore con avvolgimenti messi in controfase non brucia istantaneamente ma molto dipende dalla bontà costruttiva del trasformatore.

[simone1973]

ok domani provo graziee

[roberto_1974]

Originalmente inviato da Danielxan

Tutti i trasformatori ad avvolgimenti multipli se messi in parallelo vanno messi in fase.
Se hai un trafo 12+12 per esempio unisci due capi degli avvolgimenti e misura sugli altri due con il tester se leggi 0Vac allora sono in fase, se leggi 24Vac allora sono in controfase.
Il trasformatore con avvolgimenti messi in controfase non brucia istantaneamente ma molto dipende dalla bontà costruttiva del trasformatore.

aspe! qua non mi ci capisco,(meglio 2 righe in + qua che un botto )

se ho un 12+12 ( quattro fili ) se voglio un 24 Vac dovrei fare un collegamento in serie no?, quindi attacco 2 fili e dagli altri 2 dovrei leggere 24v ac ....... il caso sopra invece se voglio tirare tutta la corrente a 12 V , quindi se faccio un parallelo attacco 2 fili e se sono in fase tra gli altri 2 dovrei leggere 0V

quindi per la serie(24V) li metto in controfase per il parallelo(12V) in fase

giusto no?

[execcr]

scusa dove hai preso i trasformatori toroidali?
é uno scoglio che non riesco a superare... c'è una ditta nella mia città che fatturati vuole 80 euro per un 225 VA 15+15...
Maledetti!

[Danielxan]

Originalmente inviato da roberto_1974

aspe! qua non mi ci capisco,(meglio 2 righe in + qua che un botto )

se ho un 12+12 ( quattro fili ) se voglio un 24 Vac dovrei fare un collegamento in serie no?, quindi attacco 2 fili e dagli altri 2 dovrei leggere 24v ac ....... il caso sopra invece se voglio tirare tutta la corrente a 12 V , quindi se faccio un parallelo attacco 2 fili e se sono in fase tra gli altri 2 dovrei leggere 0V

quindi per la serie(24V) li metto in controfase per il parallelo(12V) in fase

giusto no?

Si il concetto è quello se devi fare un parallelo gli estremi degli avvolgimenti sono allo stesso potenziale per cui col volmetro leggi 0.
