programmare il pic 16f877

[Grillo]

Originalmente inviato da torniketto

ti rispondo io , e' una predisposizione futura per eventuali aggiunte,( sono 4 sil maschi da lasciare liberi ) guardati il video di Savio ti aiuta parecchio

ti ringrazio della tua risposta .
Verano

[torniketto]

Qualcuno ha fatto la versione 2 ? a me non viene rilevato ,non vorrei avere qualche problema sulla porta del pc.

[Danielxan]

La porta LPT come è impostata?
non è che hai impostato una stampante sulla lpt?
o peggio i driver per la mm2001 di GNFC.
se hai i i driver della mm2001 vai in pannello di controllo e rimuovili c'è una voce hot-wire.
se hai una stampante imposta come predefinita una stampante generica oppure rimuovi tutte le stampanti impostate.
Quando il programma è lanciato deve essere acceso solo il primo led ON mentre vcc e vpp si devono accendere solo in programmazione o lettura del pic, se sono accese non è consigliabile mettere o togliere il pic.

[torniketto]

risolto problema led. 557 fulminato,
pero' nessuna risposta dai ic-prog. continua a non farmi baffare (data-in)
domani provo a cambiare anche il7405.poi vi aggiorno,
pel la LTP1 nessun driver, e nessuna stampante, di fatti ic-prog mi fa accendere Vcc e Vpp,ma e' come se non ci fosse comunicazione di dati, l'unica cosa che posso pensare e' che sia saltato il buffer.a sto punto mi resta solo il ponte senza elastico!!
ps. me prog continua in "programmer not found".. nella guida parla di un interuttore, per settare i 2 software, che interuttore?

[Danielxan]

Quello che vedi in questo schema che io non ho messo perchè secondo me è inutile, al limite fai rimanere fuori il pin dallo zoccolo.

[torniketto]

ok.
ho letto su un tutorial che la tensione sul piedino 1 e il 14 del 7407 deve essere di 5 v.
io ho una cosa strana,normalmente si attesta sui 3 appena lancio il programma scende a 1,65 ,se inverto "data in" sale a 5 ,sembrerebbe invertito qualcosa
ps. sostituito 7407.. nada

[Danielxan]

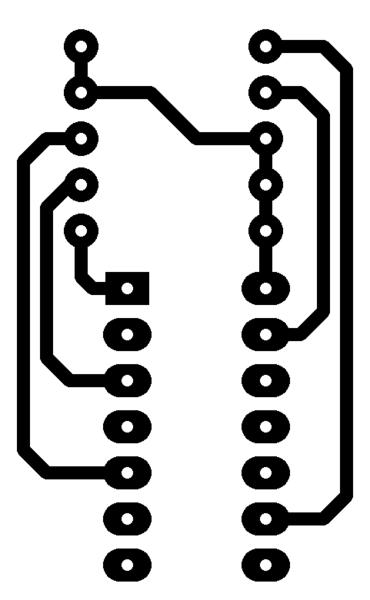

Il pin 14 deve essere sempre a +5v se è piu bassa vuol dire che hai un corto da qualche parte, prova a mettere delle resistenze di pull-up da 10k sui pin delle uscite lpt, se metti uno zoccolo con i pin lunghi puoi usare duesto pcb che ho fatto al volo infilato sullo zoccolo che già c'è.

[torniketto]

Originalmente inviato da Danielxan

Il pin 14 deve essere sempre a +5v se è piu bassa vuol dire che hai un corto da qualche parte, prova a mettere delle resistenze di pull-up da 10k sui pin delle uscite lpt, se metti uno zoccolo con i pin lunghi puoi usare duesto pcb che ho fatto al volo infilato sullo zoccolo che già c'è.

ok domani provo a farla.. pero levatemi una curiosita quando lanciate ic-prog, (con o senza programmatore collegato e acceso) la casella data in e' baffata? o e' bella bianca come la mia?
perche se no e' colpa della parallela e allora avro anche dei problemi con la mm2008
speremmu ben,ma la vedo brutta

[torniketto]

allora belli mi servono due info
in win pic800 mi chiede il numero del pin(penso della parallela) al quale corrisponde una determinata funzione del programmatore

DATA ?
DATA IN ?
CLOCK ?
Vpp ?
Vpp2 (OPZIONALE)
Vdd ?
MCLR ICPS (OPZIONALE)

per Vcc eVdd ho fatto due prove e con i led riesco a risalire(anche se non sono sicuro nemmeno di loro)
e data in ho messo (ACK invertito e mi da positivo come con icprog)(e questo che mi sta facendo uscire di testa!!) ma gli altri?

si puo' sostituire il data in con un altro pin che non sia il 10? perche non riesco ad abilitarlo da Lpt1

mi servirebbe il file .HEX da metterci dentro , "quello buono" cosi sono sicuro,comunque nemmeno lui (mi pare) riesce a vederlo... "device is detect",pero tutti i test vanno a buon fine compreso quello di letttura del pic (81eccc)
ps .
sti benedetti fuses? e sto benedetto oscillator?
grazie a tutti

[Danielxan]

DATA 2
DATA IN 10
CLOCK 3
Vpp 5
Vpp2 6
Vdd 4
Il pin 10 della lpt è un ingresso
