Vecchio 27 settembre 09, 18:52   #121 (permalink)  Top
User

L'avatar di beffetto

Data registr.: 01-05-2009
Residenza: venezia
Messaggi: 31
help!help!

Citazione:
Originalmente inviato da Danielxan Visualizza messaggio
Apro questo tread per facilitare la ricerca dei miei pcb.
CHIEDO PERDONO IN ANTICIPO PER L'INESPERIENZA,HO REALIZZATO LA MM2001 E CHIMERA QUESTO FINE SETTIMANA,SONO IN ESTASI DOPO ESSERE RIUSCITO A REALIZZARE DISCRETAMENTE I PCB,
ED HO COSTRUITO UN ALIMENTATORE STABILIZZATO SU PROGETTO DI FISER CON UN TOROIDALE DA 2 X 24V 2.5A, IN USCITA MISURANDO CON IL TESTER HO 35V, SE ALIMENTO I MOTORI DELLA MM2001 BRUCIO TUTTO?
HO ANCHE UN ALIMENTATORE DA PC DAL QUALE HO PRESO I 5V ED I 12V PER EVENTUALMENTE ALIMENTARE LE SCHEDE.
VI PREGO AIUTATEMI A COORDINARE IL TUTTO.
CIAO
beffetto non è collegato   Rispondi citando
Vecchio 28 settembre 09, 21:03   #122 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 15-05-2006
Residenza: Gallarate
Messaggi: 1.029
L'alimentatore di Fiser và bene per alimentare la chimera lato motori, 2,5A se sono totali sono un pò pochi se sono ogni secondario potrebbero essere sufficienti.
Per la MM2001 meglio l'alimentatore da pc, per alimentare i motori a 12 volt devi calcolare le resistenze di limitazione in funzione della tensione nominale dei motori, se li alimenti con 35v secchi bruci tuttto.
Per il resto leggi le info della mm originali c'è spiegato ampiamente tutto, se hai dubbi apri un tread e chiedi.

P.S. Sei perdonato perchè sei a 2 post, ma GRIDARE non è educato (scrivere tutto maiuscolo equivale a gridare.)

Ciao.
__________________
Ciao.
Daniele.
Danielxan non è collegato   Rispondi citando
Vecchio 29 settembre 09, 23:36   #123 (permalink)  Top
User

L'avatar di saviothecnic

Data registr.: 06-04-2004
Residenza: Italia Confini Lazio Campania
Messaggi: 3.099
Invia un messaggio via ICQ a saviothecnic Invia un messaggio via MSN a saviothecnic
Ciao Danielxan

Oggi mi è stato nuovamente chiesta una cosa
e giro la proposta a te

Per chi vuole semplicemente realizzare un' archetto di taglio
con temeratura regolabile

E possibile realizzare un circuitino indipendente dal pic MM2001
per avere una sorta di gestione manuale del riscaldamento filo caldo?
Come Avvine nella PWM 2001 quando la gestione temp è su Manuale
Ovvero un circuito ingresso trasformatore AC max 50V stadio radrizzo integratostadio display PWM o temp gestione totem per l' uscita
variabile della tensione del filo di taglio?
saviothecnic non è collegato   Rispondi citando
Vecchio 08 ottobre 09, 03:55   #124 (permalink)  Top
Adv Moderator

L'avatar di romoloman

Data registr.: 15-08-2007
Residenza: sto a Massa ma sono molto Positivo
Messaggi: 12.071
Tipo di programmatore ???

Danielxan, grazie per il lavoro svolto, che tipo di programmatore è il programmer 3 ? Ad occhio direi un propic2 però magari mi sbaglio...
Sto aspettando un 74ls07 da fa....ll (per non fare pubblicità) e vorrei programare il pic della mm2001 senza fare danni...
Ciao
romoloman non è collegato   Rispondi citando
Vecchio 08 ottobre 09, 20:16   #125 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 15-05-2006
Residenza: Gallarate
Messaggi: 1.029
@Savio
Si si può fare.

@romoloman
si è derivato dal propic2,
__________________
Ciao.
Daniele.
Danielxan non è collegato   Rispondi citando
Vecchio 08 ottobre 09, 20:49   #126 (permalink)  Top
User

L'avatar di saviothecnic

Data registr.: 06-04-2004
Residenza: Italia Confini Lazio Campania
Messaggi: 3.099
Invia un messaggio via ICQ a saviothecnic Invia un messaggio via MSN a saviothecnic
Wink

Citazione:
Originalmente inviato da Danielxan Visualizza messaggio
@Savio
Si si può fare.
Ok faresti felici un po di persone
neltrattempo io sto lili per ordinare la GGC
Cmq in questo topic inserirei anche la stupenda parallela
che hai realizzato ultimamente
saviothecnic non è collegato   Rispondi citando
Vecchio 08 ottobre 09, 21:28   #127 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 15-05-2006
Residenza: Gallarate
Messaggi: 1.029
Nuova LPT

Il firmware del pic è di Fiser, usare un 16f876 è un pò uno spreco ma siccome non ho trovato il maxim per fare le prove, no ho potuto provare ad usarne uno più piccolo.
La scheda nascè dall'unione di idee sul forum di Fiser, poi Sergio ne ha fatta una sua più semplificata.

La scheda è già stata realizzata e collaudata da Josuè Maceira del forum di GuiaCnc.
Icone allegate

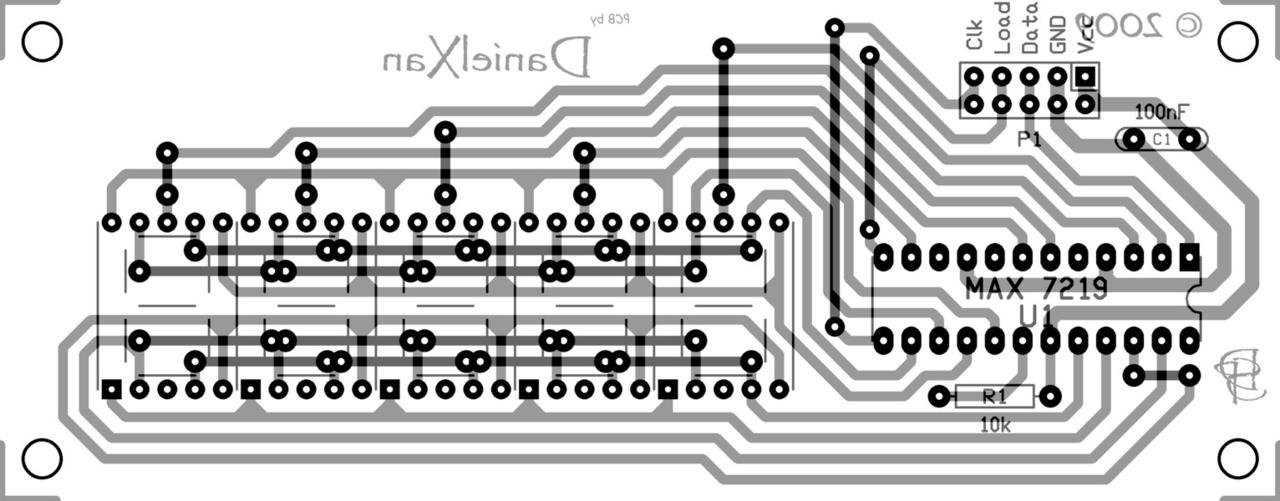

I miei PCB-new-lpt-240-lc.jpg   I miei PCB-7219-5b-lc.jpg
Files allegati
Tipo file: rar New-LPT-240.rar‎ (577,0 KB, 715 visite)
Tipo file: rar MAX7219.rar‎ (103,2 KB, 541 visite)
__________________
Ciao.
Daniele.
Danielxan non è collegato   Rispondi citando
Vecchio 20 ottobre 09, 09:32   #128 (permalink)  Top
User

L'avatar di saviothecnic

Data registr.: 06-04-2004
Residenza: Italia Confini Lazio Campania
Messaggi: 3.099
Invia un messaggio via ICQ a saviothecnic Invia un messaggio via MSN a saviothecnic
Citazione:
Originalmente inviato da Danielxan Visualizza messaggio
Una schedina per interfacciare 6 proximity PNP agli ingressi finecorsa a contatto meccanico.
Ciao DanielXan

Mica ne puoi realizzare un' altra potenziata su Eurocad ?

Dato che sto giocerellando con il controller USB Colibri che è NPN
e dato che adesso che ho più I/O mi sto sbizzarendo mi servirebbero
9 relè come sono ora per i prossimetri PNP
Cosi metto due limiti ed Home per asse
e il resto dei rele che ci entrano gli uso come uscite
comandati in NPN il Colibri che chiude con contatto Negativo
Quindi per le uscite rimanenti bobine alimentate con la +12V
e quando Colibri da il negativo azziona l' uscita rele
Se in questa ver puoi mettere i led che indicano lo stato dei rele
non sarebbe Male confido in te

Grazie
saviothecnic non è collegato   Rispondi citando
Vecchio 21 ottobre 09, 01:25   #129 (permalink)  Top
Adv Moderator

L'avatar di romoloman

Data registr.: 15-08-2007
Residenza: sto a Massa ma sono molto Positivo
Messaggi: 12.071
Programmatore con ZIF

Ciao Danielxan,
Ho realizzato sia il programmatore che la MM2001-ULM e funziona tutto meravigliosamente bene.
Anche il programmatore è andato al primo colpo, tanto che pensavo di realizzarne uno con zoccolo ZIF (quelli cinesi costano poco) per facilitarne l'utilizzo un po' più intensivo.
Potresti fare la modifica o postare il circuito che me lo modifico da solo ? (va bene anche in formato circad)
Ovviamente se faccio io la modifica riposto i risultati sul forum.
Grazie
Romolo
romoloman non è collegato   Rispondi citando
Vecchio 21 ottobre 09, 21:00   #130 (permalink)  Top
UserPlus

L'avatar di Danielxan

Data registr.: 15-05-2006
Residenza: Gallarate
Messaggi: 1.029
Dammi la mail in PM che te lo mando.
