Iceman · 17 ottobre 08, 15:56

Cutter Filo Caldo (easy)

Sto iniziando un progetto di una taglia poli non convenzionale con questi ingredienti:

1) 6 Servo Standar (Hitec ecc. ecc.)
2) Staffette supporto servi alluminio
3) Elettronica Lynxmotion + Software
4) 1 Paccho Batterie 6v (quelli dei nostri modelli)
5) Filo da taglio Proxxon e relativo trasformatore regolabile

Sostanzialmente si tratta di costruire 2 bracci robotici sempificati al massimo che tengano in tenzione il filo, la precisione non sarà centesimale ma visto che parliamo di taglio poli dovrebbe andare bene comunque, la cosa interessante che con pochissimo sforzo si può costruire un tastatore per campionare oggetti e riprodurli in pochi minuti.

Appena monto tutto vi mando le foto

Mach .99 · 17 ottobre 08, 18:51

interessante, dai posta qualche foto, che così non si capisce molto!

Iceman · 20 ottobre 08, 10:58

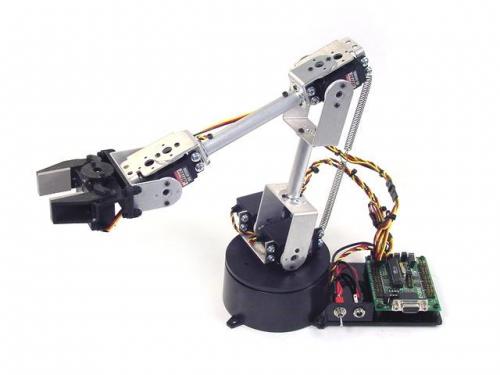

In pratica sono 2 bracci come quello della foto ma semplificati togliendo qualche movimento\servo che per la taglio poli non serve.

ilsindaco66 · 20 ottobre 08, 11:29

Scusa ma non ho capito bene quale software intendi usare, esiste già o lo devi sviluppare ?

Iceman · 20 ottobre 08, 11:56

Ne esistono tanti in base all'elettronica che scegli x pilotare il tutto, nel caso specifico con la scheda SSC-32 (gestisce 32 servo) ci sono 2 software già pronti che possono fare tutto quello che serve con il minimo sforzo.
La scheda si collega al pc via seriale, il software permette di muovere i servo in varie modalità: Joystick, tasti, mouse, comandi da linee di codice, si possono posizionare i servo e registrare la posizione per poi ripeterla in auto.

memedesimo · 20 ottobre 08, 15:57

Citazione:

Originalmente inviato da Iceman

Ne esistono tanti in base all'elettronica che scegli x pilotare il tutto, nel caso specifico con la scheda SSC-32 (gestisce 32 servo) ci sono 2 software già pronti che possono fare tutto quello che serve con il minimo sforzo.
La scheda si collega al pc via seriale, il software permette di muovere i servo in varie modalità: Joystick, tasti, mouse, comandi da linee di codice, si possono posizionare i servo e registrare la posizione per poi ripeterla in auto.

minchia!

fregnissimo!
non e che fai un tutorial su come costruirlo?oppure mi posti il link di dove hai trovato il tutorial che stai seguendo?
non voglio essere indiscreto ma tutto quanto costa?piu o meno?

Iceman · 20 ottobre 08, 17:07

Se cerchi lynxmotion trovi tutto compreso il distributore italiano, per i prezzi dipende cosa ti serve, se hai i servo in casa e ti serve solo elettronica e software con 100e hai finito, la meccanica te la puoi costriure come meglio credi in metallo fibra plastica o legno, chi ha una cnc in 30 minuti disegna e taglia tutto

**il_Zott** · 21 ottobre 08, 19:36

ciao
ma come fai a fagliare un'ala ? ovvero il filo come lo tieni ? ma sei sicuro poi della precisione ? alla fine il tutto è mosso da servocomandi e non credo siano precisi come i motori passo-passo..

ciao

Iceman · 22 ottobre 08, 18:44

Per darti un idea rapida il filo è come tenerlo con 2 dita x mano e muovere i bracci per eseguire la forma da tagliare, per la precisione sicuramente non sarà elevata ma se devi tagliare un cilindro di 3 mm di diametro potra sballare di 0.5mm +\- cosa trascurabile per questo tipo di lavorazioni.
I servo li puoi considerare motori passo passo in quanto in base al tipo di impulso che ricevono si muovono di conseguenza e quindi si possono posizionare con estrema precisione.

dtruffo · 23 ottobre 08, 00:00

il problema e' che un servo fa al massimo 180 ° di rotazione

UN passo/passo su una CNC fa svariate decine di giri per muovere l'asse di pochi mm

Nella mia CNC per avanzare un asse di 12 mm il motore fa un giro completo, quindi 400 passi

Consideriamo che la precisione di un servo possa essere di 1°. COnsiderando che il servo al massimo fa 180° di escursione avrai 180 passi...

Con questi devi effettuare uno spostamento di tutta la lunghezza dell'asse

Precisione ??? Se stai sul cm potrai essere contento ed inoltre con una coppia ridicola.....

Non credo possa funzionare
