multiplexer

[maxtrevy]

..dovendo costruire un multiplexer in grado di selezionare tra 10 ingressi i primi 5 (o i 5 rimanenti) tramite un solo bit di selezione mi chiedevo se qualcuno conosceva un integrato dedicato e magari qualche schema adatto allo scopo.. i segnali che deve far passare sono i segnali pwm di due riceventi destinati al pilotaggio di 5 servi .. mi sembra di aver visto da qualche parte un qualcosa del genere con un cd 4046.. ma vado a ricordi e cmq non son piu riuscito a rintracciarlo!!

[Naraj]

Originally posted by maxtrevy@17 giugno 2005, 22:23
..dovendo costruire un multiplexer in grado di selezionare tra 10 ingressi i primi 5 (o i 5 rimanenti) tramite un solo bit di selezione mi chiedevo se qualcuno conosceva un integrato dedicato e magari qualche schema adatto allo scopo.. i segnali che deve far passare sono i segnali pwm di due riceventi destinati al pilotaggio di 5 servi .. mi sembra di aver visto da qualche parte un qualcosa del genere con un cd 4046.. ma vado a ricordi e cmq non son piu riuscito a rintracciarlo!!

Quoted post

Non mi è chiara la domanda.

Con un solo bit vuoi selezionare contemporaneamente 5 ingressi e sempre con lo stesso bit in un secondo tempo gli altri 5 ?

Se è così puoi selezionare i primi 5 quando il bit di controllo è a livello "1", quando metti a "0" lo stesso bit, selezioni gli altri 5.
Questo bit di controllo dovrà pilotare delle porte logiche And/Or che abiliterà i 5 segnali pwm.

Se ho capito male, riprova a spiegare con più particolari il problema.

Ciao da Naraj.

[maxtrevy]

..si questo lo so.. il mio problema era trovare un integrato adatto allo scopo!!
..un esempio pratico per capire il problema potrebbe essere questo:
Supponi di non disporre di un cavo allievo-maestro e di volerlo realizzare in questo modo (assurdo ma è solo un esempio per capirci) montare a bordo del modello due riceventi le quali rispettivamente ricevono da due telecomandi diversi i segnali per i comanadi di 5 servi. Ora tramite un sesto canale di una delle due radio vorrei poter abilitare o meno il passaggio "comandi" ad una oppure all'altra Tx. Insomma una scatolina che fa passare inalterati i comandi dell'una o dell'altra radio. Spero di essere riuscito a spiegarmi meglio questa volta

[MSchiepp]

L'integrato c'è e si chiama CD4053 che seleziona 3 coppie di ingressi su tre uscite (nel tuo caso ne servirebbero due); il problema però è che rischi di avere dei disturbi sui servi nel momento della commutazione, dato che non è sincronizzata e potresti quindi commutare durante l'impulso di comando del servo, sovrapponendone un altro.

Michele

[estense]

ma se ha 5 servi, non gli occorrono 5 coppie di ingressi, da commutare su 5 uscite ?
si potrebbero usare 2 x CD4053 ?
non li conosco bene, ma con i pic, non si riesce a fare qualcosa ?

[Claudio_F]

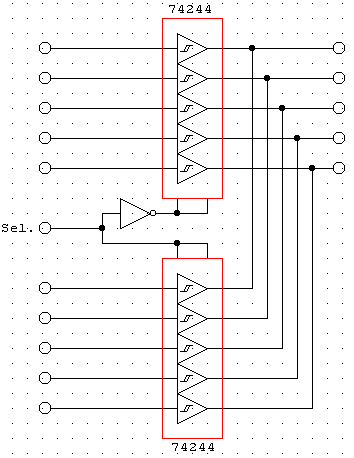

Altra soluzione con 2 SN74244 (versioni ls, hc, hct e' lo stesso). L'ingresso "sel" comanda i pin di abilitazione uscite dei 74244. Se questi pin sono a 1 le uscite sono in alta impedenza, usando la porta not solo uno dei due 244 sara' attivo di volta in volta e propaghera' in avanti i segnali presenti sugli ingressi. In pratica e' un commutatore 5 vie 2 posizioni (in realta' i 244 hanno all'interno 8 buffer per cui con questo schema si potrebbero commutare 8 segnali).
