Kayser_Soze · 23 novembre 03, 00:04

Salve a tutti, oggi ho realizzato il regolatore di giri con pic 16f84. Il regolatore funziona , il bec funziona (sarei rimasto stupito del contrario, visto che praticamente c'è solo il 7805). Quando lo si alimenta c'è il problema che da un impulso al motore (cosa prevedibile e facilmente risolvibile), percui bisogna stare attenti. Il vero problema che ho riscontrato è che nelle posizioni intermedie dello stick del gas, il motore procede a scatti. Ho provato a programmare il pic sia con il soft per il quarzo da 3,57Mhz sia con quello per il 4 Mhz ( che ho montato). Stranamente funziona meglio con quello per il 3, 57, suppongo perchè è aumentato il tempo di apertura dei mos.
Mi rivolgo a coloro che l'hanno già costruito per chiedere se hanno avuto i miei stessi problemi.

**BaroneRosso** · 23 novembre 03, 17:31

Per il mosfet prova a mettere una resistenza da 20-30kohm tra il gate e la massa, dovrebbe risolvere.
Riguardo la "ruvidezza" di funzionamento, effettivamente e' cosi' cmq si tratta di un progetto in via di sviluppo, occorerebbe migliorarlo un po'.

Angqwe · 24 novembre 03, 17:06

salve barone..stavo guardando l'articolo...xò dato che non ci capisco molto di elettronica...non saprei cosa acquistare, non opuoi aggiungere un elenco edi pezzi da prendere in modo che posso prendere tutto ciò che serve e farmi aiutare da un mio amico? magari sarebbe utile spiegare anche i simboli principali nell'elettronica, una legenda in cui indichi a cosa corrisponde il disegno..in modo da poter incominciare a capirci...così prima o poi a forza di smanettare..riuscirò a fare qualcosa...

**BaroneRosso** · 24 novembre 03, 21:48

Vedro' di farlo appena possibile, anche se in questo periodo ho un po' di casini, cmq se ti presenti in negozio di elettronica con lo schema non hanno problema a darti i componenti.

Kayser_Soze · 24 novembre 03, 23:07

Ciao Angqwe,

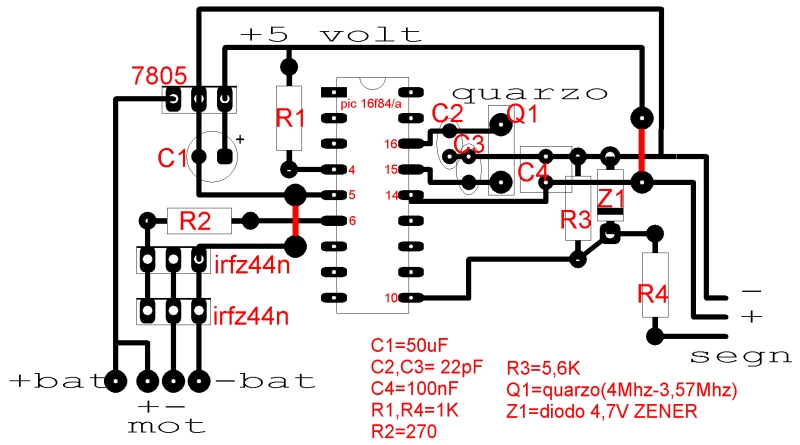

ho inserito nel post uno schema molto semplice del regolatore con pic 16f84, forse ti sarà più comprensibile. Le linee rosse sono ponti.

Angqwe · 27 novembre 03, 15:12

grazie...ora vedrò cosa posso fare...

ma la base su cui devo saldare i componenti come si chiama?ha un codice o ne esistono di generali?

un regolatore costa intorno ai 40 euro...se me lo faccio così. contando che il pic già ce l'ho, quanto si spende?
