Ciao a tutti,

so che e' passato tanto tempo e le notizie sul progetto ProtoMeter risalgono ad un po' di tempo fa, ma purtroppo vari impegni lavorativi e non mi hanno imposto di limitare molto il tempo a disposizione per il progetto che non e' mai finito nel cassetta ma rimasto sempre bene in vista sulla mia scrivania e non solo!!!

A quelli piu' attenti non saranno sfuggite alcune delle brevi righe sul testing della telemetria.

Ora e' giunto il tempo di svelare che sulle orme e in miglioramento al Progetto iniziale del Protometer e' nato il Protometer 2 o meglio il prototipo che qualcuno ha gia' visto (ringrazio pubblicamente dtruffo) che ha portato in quota parte del progetto Protometer 2.. e dico parte perche' ora il progetto si e' SDOPPIATO

MOBILE:
un micro controlla e rileva tutti i dati di volo disponibili, dalle tensioni dei pacchi batterie alla corrente consumata, alla posizione ed assetto, numero di giri parti mobili, misura valori di carburante su modelli a scoppio e memorizza o invia alla stazione DISPLAY tutti i dati.

DISPLAY:
Unita' display con ampia superficie di visualizzazione, sempre di fattura grafica, con possibilita' di retroilluminazione e supporto per memorizzazione e scarico dei dati su memoria SD in modo da eliminare completamente l'obbligo di portare al campo un PC o aspettare di arrivare a casa per capire come e' andata la sessione di pilotaggio. La filosopia e' di avere a disposizione sia i dati in tempo reale provenienti dal modello che analisi degli stessi a display una volta memorizzati ... insomma uno strumento completo che fa' anche da contagiri (ricorderanno quelli che qualche anno fa parteciparono alla "fortunata" discussione) !!!!!

Per ora questo e' tutto quello che posso annunciarvi, so di avere il supporto di tutti voi e in particolare di alcune persone che gia' dal Protometer 1 si sono offerte per darmi una mano.

Questa volta pero' le intenzioni sono quelle di poter fornire a quanti lo vogliano un sistema completo, non in kit visto che la componentistica sara' quasi tutta SMD per mantenere dimensioni ristrette e costi bassi di produzione

Ma sono sempre ben disposto a rispondere ai vostri commenti,alle vostre richieste.

Per ora Vi pongo subito un quesito :

Che forma vorreste dare a questo strumento?
Sono aperte le ricerche per una tipologia di involucro di facile reperimento e di costo contenuto.

PS. il display avra' una superficie di utilizzo che andra' dai 70x40 ai 50x25mm
ed e' pensabile che abbia una piccola tastiera con 6/8 tasti che raccolgono tutte le principali funzioni.

Come al solito grazie a tutti per l'aiuto e la partecipazione.

[K4yakk0]

Appena ho un po di tempo darò un'occhiata all oggetto...
Gia trovato la ditta che effettua il montaggio? Al lavoro avrei una macchina pick and place che monta ottimamente dalle macrocelle a 144pin fino al formato 0603.

[protomax]

Originalmente inviato da K4yakk0

Appena ho un po di tempo darò un'occhiata all oggetto...
Gia trovato la ditta che effettua il montaggio? Al lavoro avrei una macchina pick and place che monta ottimamente dalle macrocelle a 144pin fino al formato 0603.

Ottimo e interessante!!! Per ora non c'e' ancora nulla di predefinito quindi ogni offerta e' vagliabile

[cantone11]

ciao max
sei sempre il solito mostriciattolo
peppe

Originalmente inviato da protomax

Ottimo e interessante!!! Per ora non c'e' ancora nulla di predefinito quindi ogni offerta e' vagliabile

[CantZ506]

Tempo fa, forse, avevo proposto una soluzione, che ripropongo, anche se potrebbe essere più complessa dal punto di vista realizzativo:
due moduli separati (on board), uno per alianti con solo i dati di assetto, velocità, posizione, variometro e tensione batteria; l'altro, aggiuntivo, con gli altri dati utili per modelli a motore.
Così si risparmierebbe peso e ingombro per i modelli che non necessitano di tutti i dati.
Il ricevitore va bene unico.
Se il modulo per alianti avesse anche un ingresso per videocamera...

[protomax]

Originalmente inviato da CantZ506

Tempo fa, forse, avevo proposto una soluzione, che ripropongo, anche se potrebbe essere più complessa dal punto di vista realizzativo:
due moduli separati (on board), uno per alianti con solo i dati di assetto, velocità, posizione, variometro e tensione batteria; l'altro, aggiuntivo, con gli altri dati utili per modelli a motore.
Così si risparmierebbe peso e ingombro per i modelli che non necessitano di tutti i dati.
Il ricevitore va bene unico.
Se il modulo per alianti avesse anche un ingresso per videocamera...

Il progetto prevede due parti separate LOGGER (MOBILE) da montare su modello e VISUALIZZATORE (DISPLAY) da tenere vicino al pilota.

Di sicuro ci sara' un occhio di riguardo per gli aliantisti che hanno bisogno di ingombri ridotti per piazzare il Logger dentro alle strette fusoliere

-E' pensato il supporto GPS per i dati di posizione, mentre ho gia' guardato in giro per gli acceleromentri e giroscopi

-Di sicuro ci sara' l'opzione TELEMETRIA verso il DISPLAY e molto probabilmente sara' bidirezionale (cioe' anche verso il modello) cosi' sara' possibile operare sul modello selezionando funzionamenti di cattura dati o attuatori per chi ha necessita' di sganci o altre funzionalita'.

-Per l'ingresso video camera diciamo che avremo a disposizione un uC di classe superiore a quello del Protometer 1 con molte piu' risorse e quindi anche con la possibilita' di mandare in output dati codificati per SUPERIMPOSE su video.

A breve postero' alcune foto del testing che sto effettuando sul vecchio display a riguardo delle varie visualizzazioni che possono essere utili al volo.

[bebetosh]

continuo col dire e....

[protomax]

Originalmente inviato da bebetosh

continuo col dire e....

Grazie Bebetosh

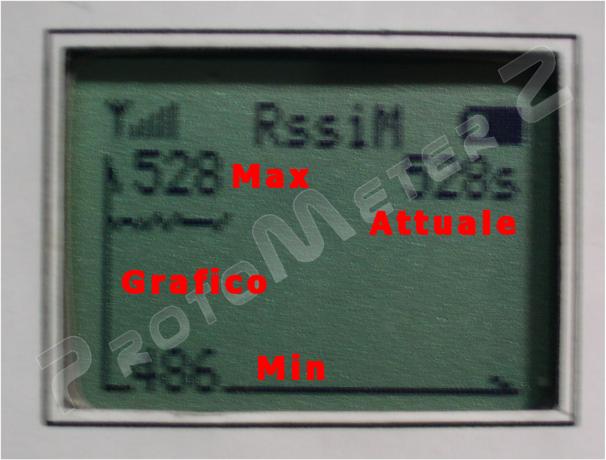

Eccovi due schemate che possono essere utili per la visualizzazione dati.

La prima ha una barra e un numero di grandi dimensioni da l'indicazione visiva immediata del parametro che si sta visualizzando.

Mentre la seconda di tipo a grafico con l'andamento del valore ad ogni pacchetto ricevuto dalla telemetria.

In entrambe c'e' sempre l'indicazione del valore MIN e MAX ragiunti e il valore Attuale ricevuto..

Nella parte alta del display sono sempre disponibili indicazioni come Livello batteria Display e Indicatore di segnale Ricevuto dalla Telemetria.

E' allo studio la possibilita' di mettere a tutto schermo uno o piu' valori che il pilota vuole monitorare.

Ricordo che queste schemate sono ancora visualizzate sullo schemo NK3310 con risoluzione di 84x48 pixel e che il display del Protometer 2 sara' di tipo 128x64 pixel con una supericie piu' ampia il che aumentera' notevolmente la visibilita'

[CantZ506]

Nell'esempio mostrato, quei valori si riferiscono all'intensità del segnale Rssi)? E la "s" a fianco dei valori cosa rappresenta? I punti "S" dello Smeter senza il punto decimale?

Riprendendo il discorso hardware del modulo inboard, visto che non sarà possibile farne due diversi, sarà almeno possibile rimuovere gli eventuali cavetti per i sensori esterni che non si vogliono utilizzare?
Grazie.

[Lorenzoneri]

io, se c'è ancora spazio, visualizzerei anche il valore medio della grandezza sotto esame,
con l'intervallo di tempo su cui fare la media da far definire all'utente oppure dall'inizio della registrazione.

lorenzo
