Come upgradare un Align25A in un Align50A

[protomax]

Ciao a tutti,

ho recentemente acquistato un BL Align 25T che aveva un po' di mosfet bruciati per capire come sono fatti ... e sorpresa delle sorprese ho visto che questa serie di regolatori utilizza come mosfet tutti canali N.

In pratica ci sono 6 mosfet canale N che pilotano le tre fasi dei motori....
ma la cosa piu' strabiliante e' che nel 25T c'e' spazio per un'altra serie di 6 Mosfet in parallelo quindi raggiungendo i 50A per fase.

Tutto questo pero' e' vincolato al fatto che il regolatore non controlli mediante shunt la corrente che scorre nel motore.

Penso che questa soluzione sara' degna di qualche sperimentazione, tempo permettendendo nel frattempo continuano le ricerche sul chip che utilizza align come cuore pulsante dei suoi regolatori .

Ps. immagino che l'align 35 non sia alctro che un align 25 che pero' monta i doppi mosfet ma con meno amper unitari per chip ...ecco spiegata la presenza nello stampato dei posti disponibili per l'upgrade.

Posto le immagini del regolatore appena disponibili

[Ivan2280]

La maggior parte dei regolatori brushless montano mosfet solo canal N,vedi Kontronik,phoenix45,come hai potuto notare però questi sono pilotati da driver,nel caso del phoenix 45 i driver sono degli intersil 6200,questi fanno funzionare anche comuni canal n come canal p.I kontronik come chip principale montano un integrato programmabile della texas(della serie TPS),mentre i phoenix usano dei CYGNAL,altri regolatori montano atmega8(i CINESI).

[claudio476]

Interessante, ho appunto un 25, 35 e 10A dell'align!

Ti seguo con interessse!

Ciaoooo

[protomax]

Originalmente inviato da Ivan2280

La maggior parte dei regolatori brushless montano mosfet solo canal N,vedi Kontronik,phoenix45,come hai potuto notare però questi sono pilotati da driver,nel caso del phoenix 45 i driver sono degli intersil 6200,questi fanno funzionare anche comuni canal n come canal p.I kontronik come chip principale montano un integrato programmabile della texas(della serie TPS),mentre i phoenix usano dei CYGNAL,altri regolatori montano atmega8(i CINESI).

Ho recentemente avuto modo di mettere mano a dei cinesini su Atmel e montano Canale P/N piu' semplici da utilizzare ... Jeti 30ADV idem come sopra P/N , CC25 canale P/N ecco perche' Align mi ha "sorpreso"...L'unico con i driver IR2104 che ho il piacere di aver modificato e' Uforce75/100.... di cui ho dato notizia e che a breve spicchera' il volo su qualche motore "tosto".... Danverz sara' il collaudatore sul suo mostriciattolo a 4 Ruote

[gandelr]

molto interessante non ci capisco niente di elettronica ma risparmiare un po di soldi per il regolatore "overcloccando" (passatemi il termine) l'align 25A non mi dispiacerebbe.

[Ivan2280]

A risparmiare secondo me non si risparmia tanto,anzi...6 mosfet buoni costano un bel pò se uno ci mette anche le spedizioni di distrelec o rs-component,ma se uno ha in casa qualche regolatore bruciato il discorso cambia,uno preleva i mosfet dal rotto e li risalda sull'ALIGN.

[protomax]

Originalmente inviato da Ivan2280

A risparmiare secondo me non si risparmia tanto,anzi...6 mosfet buoni costano un bel pò se uno ci mette anche le spedizioni di distrelec o rs-component,ma se uno ha in casa qualche regolatore bruciato il discorso cambia,uno preleva i mosfet dal rotto e li risalda sull'ALIGN.

Si proprio cosi' a volte si tengono nel cassetto con la speranza che si possano resuscitare... a volte e' possibile perche' magari cambiando due o tre mosfet l'ESC riparte a volte se e' molto cotto conviene recuperare il recuperabile....

Se avete dei regolatori BL morti nei cassetti e' l'ora di tirarli fuori ;-)))

[protomax]

Eccovi le immagini dell'Align 25A con lo spazio per inserire i mosfet, sono tutti canali N 4336 mosfet da 25A nel caso degli originali

Se fate cannibalizzazioni dei vostri regolatori bruciati, occhio a non mettere su mosfet bruciati potreste rovinare anche quelli buoni gia' installati .

Come vedete le fasi sono in orizzontale e quello che ho riparato io aveva una fase bruciata che ho sostituito con degli 25NH3LL
Per la saldatura punta fina poco stagno e occhio aguzzo

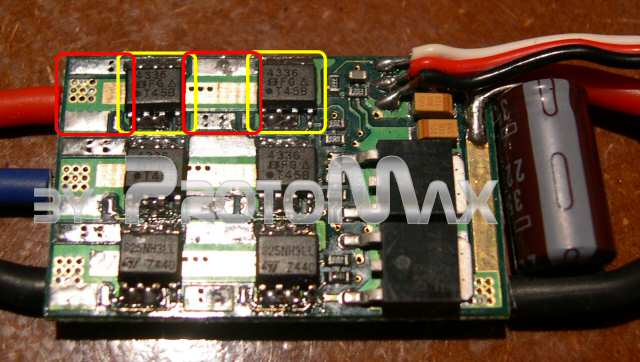

Nel riquadro rosso il posto per saldare i mosfet aggiuntivi mentre nel giallo quelli gia presenti.

[dex1]

ciao proto,ti ricordi di me?

cc35 andato in fumo?
che non capivo perche' montava tutti fet uguali?
per la precisione IRF7832.

ebbene mi sono deciso li o ordinati e motati,il regolatore
funziona benissimo.
quindi non e detto che il regolatore debba per forza avere fet diversi
ovvero n e p.
ciao
dex1

[Ivan2280]

Si ma c'è sempre un'integrato per ogni fase che fa lavorare anche i canal n come canal p(è una specie di commutatore elettronico) altrimenti non potrebbe funzionare.INoltre su ogni regolatore tale integrato se presente serve anche per fornire più energia in fase di partenza.
