26 dicembre 15, 23:56 | #41 (permalink) Top |
User Data registr.: 29-05-2006 Residenza: Catania
Messaggi: 2.933
|
__________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito |
27 dicembre 15, 00:32 | #42 (permalink) Top |
Adv Moderator Data registr.: 15-08-2007 Residenza: sto a Massa ma sono molto Positivo
Messaggi: 12.071
| Si ma ti hai scritto ms... le unità di misura contano.....
__________________ Vivere in qeusto mondo e molto belo belo e vale la pena starci ma a volte in questa UNICA vita che ci apartiene posono succedere cose brute brute alora mi chiedo perche siete incazziati domani pole esere anche lultimo Grazie "TRANQUILLO" FAI 15766 |
27 dicembre 15, 12:32 | #44 (permalink) Top |
User Data registr.: 29-05-2006 Residenza: Catania
Messaggi: 2.933
|
Avete ragione voi,siete dei grandi maestri dell'elettronica ed io sono solo un ignorante che non capisce un tubo di nulla. Buon anno
__________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito |
27 dicembre 15, 12:49 | #45 (permalink) Top | |
Adv Moderator Data registr.: 15-08-2007 Residenza: sto a Massa ma sono molto Positivo
Messaggi: 12.071
| Citazione:
Ti è stato chiesto di spiegarci perchè il segnale ricostruito non sarebbe un PPM Io ancora non l'ho capito visto quel poco che so di riceventi. Eravamo partiti da una tua affermazione assoluta che un certo sistema non avrebbe mai funzionato, a seguito di quella affermazione avremmo dovuto offenderci perchè ci davi degli incompetenti ed ignoranti ? anche ammesso e non concesso che il segnale ricostruito non sia uguale al PPM originale (cosa che almeno in una o più delle riceventi che ho io non è) rimane sempre un segnale PPM. e comunque rimane uguale al segnale PPM composito che tirano fuori alcune riceventi. Noto anche che chi ha aperto il thread se ne è dimenticato...
__________________ Vivere in qeusto mondo e molto belo belo e vale la pena starci ma a volte in questa UNICA vita che ci apartiene posono succedere cose brute brute alora mi chiedo perche siete incazziati domani pole esere anche lultimo Grazie "TRANQUILLO" FAI 15766 Ultima modifica di romoloman : 27 dicembre 15 alle ore 12:53 | |
27 dicembre 15, 13:02 | #46 (permalink) Top |
User |
@Mrk89: hai posto una domanda, per aiutarti romoloman ed io ti abbiamo dedicato tempo, ti ho fatto vedere strumentalmente come funziona, per te non è così, ok: ora sta a te dimostrarci con i fatti se e dove sbagliamo se no ti dimostri solo un giovincello presuntuoso. Guarda che nessuno nasce imparato e l'esperienza la si accresce negli anni, partendo dalla gavetta; romoloman, io e moltissimi altri continuiamo ad imparare qualcosa ogni giorno con umiltà e dedizione, di certo non approcciandosi ai problemi ed alle persone con il tuo modo di porti. Buon anno anche a te restando in attesa delle tue dimostrazioni.
__________________ Peace & Love Fate le cose nel modo più semplice possibile, ma senza semplificare. (A. Einstein) |
27 dicembre 15, 16:33 | #47 (permalink) Top | |||
User Data registr.: 29-05-2006 Residenza: Catania
Messaggi: 2.933
| Citazione:
Citazione:
Citazione:
"Each channel (up to 8) is encoded by the time of the high state (PPM high state + 0.3 x (PPM low state) = servo PWM pulse width)" Elnonino ha riportato nozioni che già avevo appreso tempo addietro sul segnale PPM; Toff rimane sempre costante e Ton porta l'informazione della posizione del servo. ed ancora: "Signal low state is always 0.3 ms" Nell'immagine postata da Elnonino della somma dei PWM non mi pare che questa condizione (che lui stesso ha riportato) sia verificata. Veniamo alle "prove" delle mie argomentazioni (chiedo scusa per la qualità delle immagini, ma ho attrezzatura pessima): La radio è una Hitec Eclipse 7 con modulo radio 40 MHz. Nella prima foto, il segnale PWM (in alto) ed il relativo PPM (in basso), il PWM Ton è somma del PPM Toff e PPM Ton. Nella seconda foto, il segnale PWM del primo canale (in alto) ed il PWM del secondo canale (in basso). Il fronte di discesa del PWM1 ed il fronte di salita del PWM2 avvengono nello stesso momento.
__________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito | |||
27 dicembre 15, 19:09 | #48 (permalink) Top |
User |
Allora: nel mio screen si vede bene la pausa di 0,3ms fra il PWM di un canale e quello seguente. Visto che ci sei fai un altra misura impostando la base dei tempi dell'oscilloscopio in modo che si vedano almeno due frame completi del PPM ed un canale PWM. Riporta anche i settaggi del trigger dell'oscilloscopio e dove prelevi i segnali del PPM e PWM (piedini della rx ?). In merito alle mie risposte: se vengo spazzolato contropelo in genere non reagisco bene.
__________________ Peace & Love Fate le cose nel modo più semplice possibile, ma senza semplificare. (A. Einstein) |
27 dicembre 15, 20:13 | #49 (permalink) Top |
User Data registr.: 05-02-2005 Residenza: Milano
Messaggi: 1.351
|

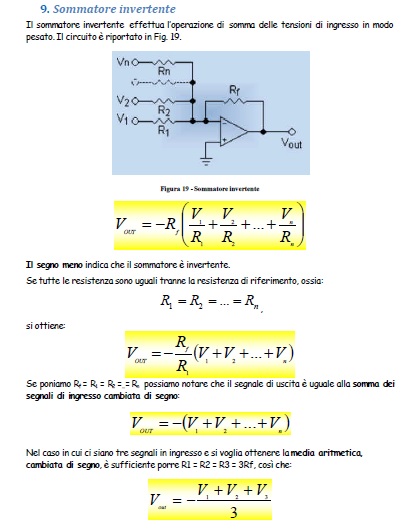

E' Natale.... non incazz@tevi per nulla.... Il problema ppm ->sum ppm fatto con i diodi l'avevo provato ai tempi dell' MK ma non funzionava con la mia rx.... sono poi passato ad una rx che aveva la possibilità di avere la seriale ppm nativa.... e problema risolto. Ma effettivamente c'era una lunghissima discussione su rc groups sull' argomento, non ho tempo di fare delle prove, se interessa è, credo, questa : DIY Servo Signal (PWM) to PPM Converter - RC Groups Probabilmente con qualche vecchia ricevente funziona, ma spesso con quelle moderne, con un micro, qualche casino c'è |
27 dicembre 15, 21:00 | #50 (permalink) Top | |
Adv Moderator Data registr.: 15-08-2007 Residenza: sto a Massa ma sono molto Positivo
Messaggi: 12.071
| Citazione:
Con quella ricevente hitec effettivamente non sembrerebbe, visto il segnale dell'oscilloscopio poter funzionare.... Io avevo provato a suo tempo con delle graupner e funzionava... ho anche provato con delle compatibili e funzionava anche li. probabilmente dipende tutto dall'implementazione fatta dentro alla ricevente. Sta di fatto che molte riceventi ora prevedono l'uscita PPM. (nelle vecchie riceventi FM invece il segnale PPM lo si può trovare in giro nel ricevitore.) Sta di fatto che se lo si prende nel ricevitore bisogna poi appoggiarsi per la sua lettura alla distanza fra i fronti di salita
__________________ Vivere in qeusto mondo e molto belo belo e vale la pena starci ma a volte in questa UNICA vita che ci apartiene posono succedere cose brute brute alora mi chiedo perche siete incazziati domani pole esere anche lultimo Grazie "TRANQUILLO" FAI 15766 | |
