Costruzione di un sensore S/PORT per RPM (arduino pro mini)

[romoloman]

Per il sensore di temperatura sto facendo i test con due diverse circuiterie, una vecchia scuola e una basata su un operazionale....

In entrambi gli schemi manca il sensore che è un banale diodo 1N4148.

Sono graditi commenti da parte di altri elettronici del forum...

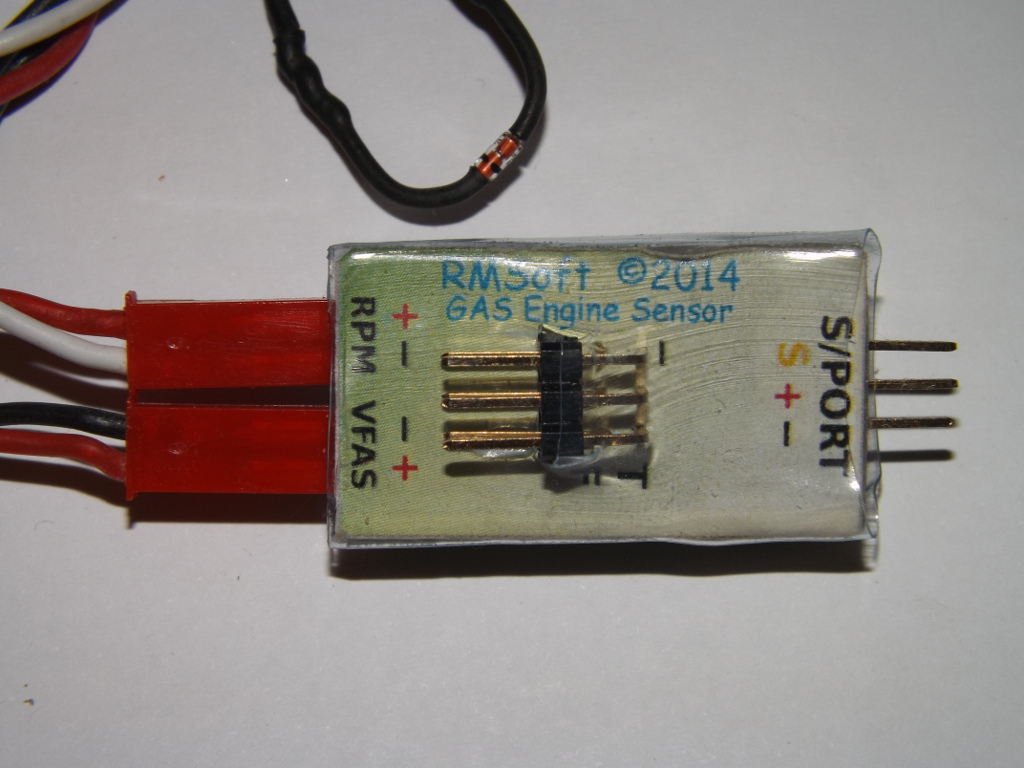

L'aggiunta del nuovo sensore ha comportato il riarrangiamento del circuito e l'utilizzo di alcune resistenze 0805 che comunque sia si riescono ancora a saldare a mano...
del resto era l'unico modo insieme all'aggiunta di una resistenza da 0 Ohm 1206 per restare ancora su un singola faccia fattibile in casa.

[aisalord]

Originalmente inviato da romoloman

Per il sensore di temperatura sto facendo i test con due diverse circuiterie, una vecchia scuola e una basata su un operazionale....

In entrambi gli schemi manca il sensore che è un banale diodo 1N4148.

Sono graditi commenti da parte di altri elettronici del forum...

In tal senso sono una pippa, quindi seguo in silenzio evitando di dire castronerie e limitando i miei commenti a degli ohhh! ed ahhhhh!
di approvazione...
Una cosa però ti chiedo, non farlo troppo mini, altrimenti diventa come dicono gli ammerregani "a pain in the ass " realizzarlo.

Inviato dal mio Desire HD con Tapatalk 2

[romoloman]

Originalmente inviato da aisalord

In tal senso sono una pippa, quindi seguo in silenzio evitando di dire castronerie e limitando i miei commenti a degli ohhh! ed ahhhhh!
di approvazione...
Una cosa però ti chiedo, non farlo troppo mini, altrimenti diventa come dicono gli ammerregani "a pain in the ass " realizzarlo.

Inviato dal mio Desire HD con Tapatalk 2

Per evitare di farlo mini l'unica soluzione sarebbe quella di spostare parte dell'elettronica sul cavetto del sensore di temperatura...comunque così come è fatto dovrebbe ancora essere fattibile, domani stampo i PCB, ci riprovo e ve lo dico...

[aisalord]

Originalmente inviato da romoloman

Per evitare di farlo mini l'unica soluzione sarebbe quella di spostare parte dell'elettronica sul cavetto del sensore di temperatura...comunque così come è fatto dovrebbe ancora essere fattibile, domani stampo i PCB, ci riprovo e ve lo dico...

Ma se ce ne fottessimo della miniaturizzazione e facessi un circuito dalle dimensioni "umane", considerato che andrà su modelli con motore a benzina, che notoriamente dei 10 grammi in più o in meno se ne sbattono gli zebedei?

Inviato dal mio Desire HD con Tapatalk 2

[akrobaticone]

Con un sensore ottico e un OP che fa da squadratore si potrebbe utilizzare anche per motori elettrici o Glow. Naturalmente si dovrebbe alimentare con un collegamento aggiuntivo

[akrobaticone]

Il diodo va in qualche modo incapsulato per proteggerlo
Termoretraibile? Teflon? Resina o che altro?

[romoloman]

Originalmente inviato da akrobaticone

Il diodo va in qualche modo incapsulato per proteggerlo
Termoretraibile? Teflon? Resina o che altro?

Tubo termoretraibile ad alte temperature - KYF190 Ø prima/dopo la retrazione: 1.2 mm/0.6 mm Velocità di ritiro 2:1 1 pz. in vendita online - 4300012032 | Conrad

[tevere]

Originalmente inviato da aisalord

Ma se ce ne fottessimo della miniaturizzazione e facessi un circuito dalle dimensioni "umane", considerato che andrà su modelli con motore a benzina, che notoriamente dei 10 grammi in più o in meno se ne sbattono gli zebedei?

Inviato dal mio Desire HD con Tapatalk 2

Fino a 5 x 5 centimetri posso farlo fare da una ditta vicino casa, non dovrebbe venire a costare tanto.
Il fatto è che per me sarebbe il primo Cs e partire con gli smd....

[romoloman]

Originalmente inviato da tevere

Fino a 5 x 5 centimetri posso farlo fare da una ditta vicino casa, non dovrebbe venire a costare tanto.
Il fatto è che per me sarebbe il primo Cs e partire con gli smd....

Gli smd presentano tuttavia grossi vantaggi anche il quanto concerne le vibrazioni...
masse minori=meno forza esercitata, comunque vi assicuro che non è infattibile...
a saldare il primo ci ho messo 3 minuti. inoltre comunque mi piaceva rimanere nel footprint dell'arduino promini anche per ragioni di assemblaggio.

[helipier]

Originalmente inviato da romoloman

Ti dirò che non mi sembra che interessi a molti...

Sbagliato...Grazie mille per l'impegno e l'altruismo, seguiamo in silenzio visto che non sarei capace di far domande...
