Qualcuno sperimenta con Arduino?

[Sebas86]

Originalmente inviato da romoloman

Scusa ma le riceventi frsky hanno già integrata (alcune) la feature del PPM sum, in particolare la 4 canali...

Perdona l'ignoranza ma non capisco cosa vuoi dire. Io non riesco a trovare sulla ricevente FrSky il punto dove saldare il cavo per prelevare il segnale PPM da mandare ad arduino, cosa che invece sembra facile da fare con la ricevente originale, come fa il tizio nel link che ho mandato.
Potresti darmi qualche dettaglio in piu'? io ho questa:
HobbyKing R/C Hobby Store : OrangeRx Futaba FASST Compatible 8Ch 2.4Ghz Receiver

Grazie!

Sebastian

[romoloman]

Originalmente inviato da Sebas86

Perdona l'ignoranza ma non capisco cosa vuoi dire. Io non riesco a trovare sulla ricevente FrSky il punto dove saldare il cavo per prelevare il segnale PPM da mandare ad arduino, cosa che invece sembra facile da fare con la ricevente originale, come fa il tizio nel link che ho mandato.
Potresti darmi qualche dettaglio in piu'? io ho questa:
HobbyKing R/C Hobby Store : OrangeRx Futaba FASST Compatible 8Ch 2.4Ghz Receiver

Grazie!

Sebastian

Io stavo parlando delle riceventi FrSKY ACSST quindi quelle che si usano con il modulo FrSky, le orange (che non sono frsky) purtroppo non le conosco...

[Sebas86]

Originalmente inviato da romoloman

Io stavo parlando delle riceventi FrSKY ACSST quindi quelle che si usano con il modulo FrSky, le orange (che non sono frsky) purtroppo non le conosco...

Hai ragione, ho fatto confusione. Comunque il quesito rimante ancora aperto

Saluti!

[romoloman]

Originalmente inviato da Sebas86

Hai ragione, ho fatto confusione. Comunque il quesito rimante ancora aperto

Saluti!

MultiWii • View topic - PPM Sum with 60 cent hardware

e anche questo:

HobbyKing Forums - OrangeRx FASST 8Ch 2.4Ghz PPM sum out?

[gawain]

Originalmente inviato da Sebas86

Hai ragione, ho fatto confusione. Comunque il quesito rimante ancora aperto

Saluti!

io ho messo un diodo per ogni uscita dispari poi collegati tutti a una resitenza da 2.7 k
e con arduino leggevo sia fronti di salita che di di scesa del segnale somma cosi ottieni i canali pari per differenza...(ma non devi fare nessun calcolo)

[gawain]

Originalmente inviato da gawain

io ho messo un diodo per ogni uscita dispari poi collegati tutti a una resitenza da 2.7 k
e con arduino leggevo sia fronti di salita che di di scesa del segnale somma cosi ottieni i canali pari per differenza...(ma non devi fare nessun calcolo)

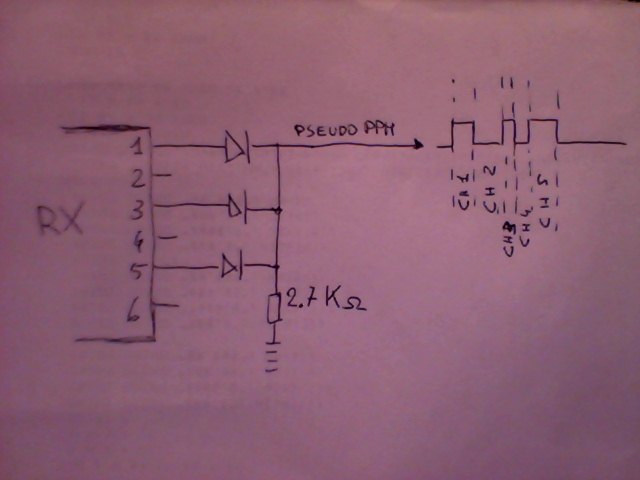

mi autoquoto per spiegare con un disegnino quello che confusamente ho tentato di dire...
in aggiunta per leggere fronti alterni basta porre inPPM.h
#define EDGE_DETECTOR_TOGGLE 1 // 0=reading PPM stream 1=reading alternate channel sequence from rx

ovviamente questo per quelle rx che non hanno il canale ppm

[faustog_2]

ciao gawain..

perchè parli di pseudo PPM? quello dovrebbe essere proprio tutto il treno di segnali che di volta in volta si ripete dopo ogni 20 mS circa.... i segnali viaggiano in serie e man mano che arrivano vengono spedite ai pin verso i servo... per cui ogni pin riceve il segale in modo esclusivo... ....non mi meraviglio se nell'unico cavo passano tutti i segnali... ...altrimenti dovresti mettere un lettore ad interrupt per ogni canale? mi sembra strano..... per esempio le schede KK per i quadri cottero... prendono con delle spienette ogni canale singolarmente ... ma poi credo che al'interno della scheda abbiano un schema simile al tuo...


a partire dal tuo schema.. si potrebbe interrogare con il modulo capture di arduino... agendo direttamente sui registri... catturando l'interrupt generato dal fronte di salita.. ... misurando i valori di durata del segnale alto, ponendo i valori all'interno di una array si confrontano con l'ultimo treno ... se analizzano le differerenze per capire la decisione da prendere .... ecc.. è così che si sviluppa un drone-semi autonomo che ascolta i comandi del pilota...ma contemporaneamente legge i sensori... interpretando situazini critiche o desiderate .. il volo potrebbe essere assistito da Arduino

Originalmente inviato da gawain

mi autoquoto per spiegare con un disegnino quello che confusamente ho tentato di dire...
in aggiunta per leggere fronti alterni basta porre inPPM.h
#define EDGE_DETECTOR_TOGGLE 1 // 0=reading PPM stream 1=reading alternate channel sequence from rx

ovviamente questo per quelle rx che non hanno il canale ppm

[faustog_2]

non funziona questo semplice schema... l'ho provato.. i segnali vanno in conflitto
credevo che il multiplexer potesse in qualche modo evitare la sovraposizione del segnale alto... comunque... credo che occorre un canale di ingresso per ogni ch della ricevente

a dopo
fausto

Originalmente inviato da gawain

mi autoquoto per spiegare con un disegnino quello che confusamente ho tentato di dire...
in aggiunta per leggere fronti alterni basta porre inPPM.h
#define EDGE_DETECTOR_TOGGLE 1 // 0=reading PPM stream 1=reading alternate channel sequence from rx

ovviamente questo per quelle rx che non hanno il canale ppm

[romoloman]

Originalmente inviato da faustog_2

non funziona questo semplice schema... l'ho provato.. i segnali vanno in conflitto
credevo che il multiplexer potesse in qualche modo evitare la sovraposizione del segnale alto... comunque... credo che occorre un canale di ingresso per ogni ch della ricevente

a dopo
fausto

Assolutamente no, una paccata di diodi e via....
poi serve un minimo di codice per beccare l'impulso di sincronismo (facile) e resettare la sequenza di memorizzazione dei canali...

[leoroby]
