interuttore da 90a 12v

[Agofly]

complimenti ad entrambi, è un piacere leggervi
Saluti Ago

[romoloman]

Originalmente inviato da marcosinatti

Un paio di consigli se posso permettermi...
Se il led lo metti in serie al fotoaccoppiatore puoi risparmiare una resistenza, sempre che la tensione di alimentazione si mantenga su valori accettabili.
Inoltre la R3 in serie al gate la metterei più bassa e inserirei uno zener da 9.1V in parallelo a R2 in modo da limitare la tensione di gate.
In questo modo puoi pilotare il gate in maniera più decisa e preservarlo da eventuali forature.
Infine non vedrei male un condensatore da 100nF in parallelo all'alimentazione del pic, mi è capitato di bestemmiare ore per averlo omesso!

Ottimo lavoro...

Circuito modificato parzialmente secondo i tuoi validi consigli...
Ho inserito il condensatore sull'alimentazione del PIC.
Mi sono riguardato un po' il datasheet del mosfet, lo zener potrebbe anche non essere messo, queste bestioline reggono ben 20V di Vgs tuttavia considerando che non si conosce la natura del carico (resistivo o induttivo) e potrebbero esserci effettivamente transienti imprevisti fa senso mettercelo.
La resistenza R3 non l'ho cambiata invece, e non ho messo in serie i diodi led per le considerazioni di cui al post precedente, una resistenza in più non fa nulla neanche dal punto di vista del peso.

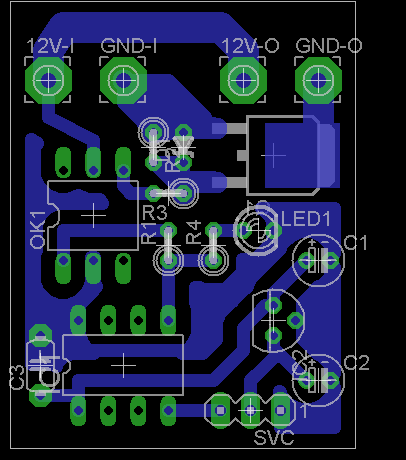

Il circuito stampato allegato è a 600dpi è già ribaltato per essere usato in fotoincisione.

[italo.driussi]

Ho notato che nel pic ci sono 2 uscite libere, ci scriveresti solo il software che attiva la prima con il segnale da 1 a 1,3 millisecondi, la seconda da 1,4 a 1,6 millisecondi e la terza da 1,7 a 2 millisecondi.
Collegato ad un interrutore a 3 vie, gli utilizzi sono molteplici.

Scusa la sfaciataggine
Grazie Italo

[romoloman]

Originalmente inviato da romoloman

Il circuito stampato allegato è a 600dpi è già ribaltato per essere usato in fotoincisione.

Non è a 600 dpi, riposto l'allegato del cs più tardi

[romoloman]

Originalmente inviato da italo.driussi

Ho notato che nel pic ci sono 2 uscite libere, ci scriveresti solo il software che attiva la prima con il segnale da 1 a 1,3 millisecondi, la seconda da 1,4 a 1,6 millisecondi e la terza da 1,7 a 2 millisecondi.
Collegato ad un interrutore a 3 vie, gli utilizzi sono molteplici.

Scusa la sfaciataggine
Grazie Italo

Se è per quello di uscite libere ne ha ben 4....

[romoloman]

Originalmente inviato da italo.driussi

Ho notato che nel pic ci sono 2 uscite libere, ci scriveresti solo il software che attiva la prima con il segnale da 1 a 1,3 millisecondi, la seconda da 1,4 a 1,6 millisecondi e la terza da 1,7 a 2 millisecondi.
Collegato ad un interrutore a 3 vie, gli utilizzi sono molteplici.

Scusa la sfaciataggine
Grazie Italo

Scusa Italo, sto rileggendo quello che hai scritto e qualcosa non mi torna
Premesso che ho 4 uscite libere, se tre le uso per le funzioni che vuoi tu, e continuando il circuito a fare quello che sta facendo (1 ingresso per la radio e 1 uscita per il fotoaccoppiatore) mi rimane libero un solo ingresso.
Ora se l'interruttore deve discriminare fra 1.0 e 1.3 (4 valori) mi serve a 4 vie non 3 come da te affermato.
Posso discriminare fra questi 4 stati usando sia l'ingresso come analogico che usando un circuito RC con 4 resistenze differenti e quindi un solo ingresso sarebbe più che sufficiente comunque.
Le uscite devono essere sempre ON oppure comandate anch'esse dal comando radio ?

[romoloman]

I file dello stampato sono tutti nello zip, la gestione allegati del sito ridimensiona le immagini e non me ne ero accorto.
Ho colto l'occasione per ridimensionare le piazzole degli ingressi/uscite

Scusate

[romoloman]

Originalmente inviato da italo.driussi

Ho notato che nel pic ci sono 2 uscite libere, ci scriveresti solo il software che attiva la prima con il segnale da 1 a 1,3 millisecondi, la seconda da 1,4 a 1,6 millisecondi e la terza da 1,7 a 2 millisecondi.
Collegato ad un interrutore a 3 vie, gli utilizzi sono molteplici.

Scusa la sfaciataggine
Grazie Italo

Come ti dicevo prima, nessuna sfacciataggine.

Avrei pensato di farlo in questo modo
Due canali in ingresso dalla radio uno a due posizioni, uno a tre.
Il primo canale funziona da "interruttore generale"
il secondo attiva le tre uscite.
Se all'accensione del circuito sul generale non c'è segnale allora almeno una delle tre uscite è sempre accesa in accordo con la posizione dello switch a tre posizioni.
Potrebbe andarti bene in questo modo ?
Ciao Romolo

[Naraj]

Originalmente inviato da gigi99

Si mi andrebbe bene farmelo, se si tratta di saldare o di disegnare una base e corroderla con l'acido tutto ok ma quei componenti come li collego tra loro?

Per chi non vuole impiegare i famosi PIC (non è così immediato imparare a programmarli), si può usare un servo che aziona un piccolo interruttore a levetta il quale comanda i mosfet di potenza.

Naraj.

[romoloman]

Originalmente inviato da Naraj

Per chi non vuole impiegare i famosi PIC (non è così immediato imparare a programmarli), si può usare un servo che aziona un piccolo interruttore a levetta il quale comanda i mosfet di potenza.

Naraj.

Non mi piacciono troppo le parti meccaniche in giro (il microswitch potrebbe essere azionato dalle vibrazioni), preferisco lo stato solido e allora la stessa cosa la si fa anche con un CD4013 (con maggiori complicaioni)
Tuttavia programmare i PIC non è neanche così impossibile e poi i modellisti sono "gente sveglia".
