alimentazione 5V

[elchurch]

Originalmente inviato da Mrk89

Beh, non è lo zener ad abbassare la tensione, bensì la rete RC in ingresso, che funge da filtro.
Poi lo zener serve a stabilizzare ulteriormente.

un filtro ??? per abbassare la tensione di rete ?? .... perdonami... non ti seguo......

potrei sbagliare io .... ma non penso si possa abbassare una tensione sinusoidale con un filtro.....

(ribadisco ... potrei sbagliare ... )

in tal caso ...mi farebbe piacere anche a me una spiegazione ^^

[Mrk89]

Originalmente inviato da elchurch

un filtro ??? per abbassare la tensione di rete ?? .... perdonami... non ti seguo......

potrei sbagliare io .... ma non penso si possa abbassare una tensione sinusoidale con un filtro.....

(ribadisco ... potrei sbagliare ... )

in tal caso ...mi farebbe piacere anche a me una spiegazione ^^

Un filtro RC, ha un guadagno che varia in base alla frequenza di ingresso.
Coma da questa immagine ( http://www.scuolaelettrica.it/buratt...e/image212.jpg ) il filtro passa basso, ha un guadagno che diminuisce con l'aumentare della frequenza ( grafico superiore ).
Siccome la frequenza di rete è 50Hz, bisogna costruire un filtro che alla frequenza di 50 Hz abbia un guadagno di ( secondo nostre esigenze ) 5V/220V= 0.023. Quindi pari a 20*log(base 10) di 0.023 = -32.7 db.
Tenendo conto che un filtro RC di primo ordine ha un guadagno che diminuisce di 20db/decade, si trova la frequenza di taglio desiderata ( graficamente si fa subito tracciando un diagramma di bode )( circa uguale ad 1.2Hz ) e poi si calcolano R e C secondo questa formula: ft= 1/(2*(pigreco)*R*C) , infatti, come contro prova se andiamo a sostituire R e C che sono presenti nel circuito postato prima, troviamo: R= 270K ; C= 0.00000047 F quindi ft= 1.25Hz, simile al risultato trovato graficamente.
Naturalmente questo circuito va bene solo per piccoli carichi, perchè l'assorbimento di corrente varia la curva del filtro.

Per un risultato migliore, si dovrebbe studiare il tutto trasformando il circuito con laplace.
Spero di esser stato abbastanza chiaro.

[elchurch]

Originalmente inviato da Mrk89

Un filtro RC, ha un guadagno che varia in base alla frequenza di ingresso.
Coma da questa immagine ( http://www.scuolaelettrica.it/buratt...e/image212.jpg ) il filtro passa basso, ha un guadagno che diminuisce con l'aumentare della frequenza ( grafico superiore ).
Siccome la frequenza di rete è 50Hz, bisogna costruire un filtro che alla frequenza di 50 Hz abbia un guadagno di ( secondo nostre esigenze ) 5V/220V= 0.023. Quindi pari a 20*log(base 10) di 0.023 = -32.7 db.
Tenendo conto che un filtro RC di primo ordine ha un guadagno che diminuisce di 20db/decade, si trova la frequenza di taglio desiderata ( graficamente si fa subito tracciando un diagramma di bode )( circa uguale ad 1.2Hz ) e poi si calcolano R e C secondo questa formula: ft= 1/(2*(pigreco)*R*C) , infatti, come contro prova se andiamo a sostituire R e C che sono presenti nel circuito postato prima, troviamo: R= 270K ; C= 0.00000047 F quindi ft= 1.25Hz, simile al risultato trovato graficamente.
Naturalmente questo circuito va bene solo per piccoli carichi, perchè l'assorbimento di corrente varia la curva del filtro.

Per un risultato migliore, si dovrebbe studiare il tutto trasformando il circuito con laplace.
Spero di esser stato abbastanza chiaro.

ok ok , capito tutto ....buona spiegazione ^^ ..... si immaginavo che si giocasse sul guadagno ....non ne avevo mai visti regolatori fatti cosi.... certo allora funziona...ma solo per piccoli carichi

[illez]

Visto che siete stati così gentili, vi metto qualche foto del risultato altrimenti poi sembra tutto fine a se stesso...
La qualità non è eccelsa, l'ho fatta al volo stamane prima di venire al lavoro.

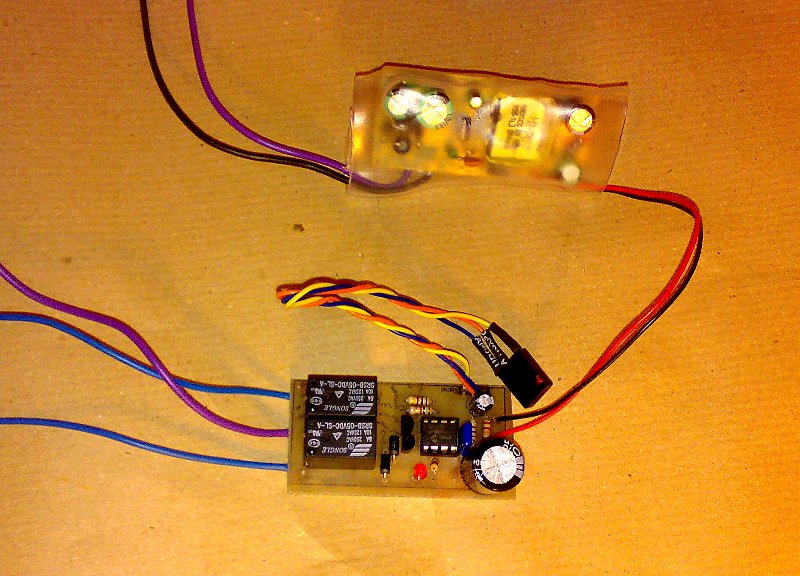

Nel termoretraibile c'è un piccolo alimentatore che in origine era un caricabatterie Nokia.

L'alimentazione arriva al mio circuitino con PIC e 2 relè.
Il tutto verrà rinchiuso nella coppa del lampadario della sala

Perché?

Perché ha 6 lampade più una centrale che quando sono accese sembra d'essere allo stadio!!
Quindi non avendo l'impianto predisposto e non volendo sprecare corrente, ora 3 luci stanno sempre accese, le altre 3 e la centrale le piloto con il telecomando della TV

Grazie a tutti per le dritte e speriamo che qualche info in questa discussione sia di qualche utilità anche in ambito più strettamente modellistico...
(ehmm.. ero un po' off, lo avevo premesso..., per questo i ringraziamenti sono ancora più sentiti)

[Mrk89]

Originalmente inviato da illez

Visto che siete stati così gentili, vi metto qualche foto del risultato altrimenti poi sembra tutto fine a se stesso...
La qualità non è eccelsa, l'ho fatta al volo stamane prima di venire al lavoro.
Nel termoretraibile c'è un piccolo alimentatore che in origine era un caricabatterie Nokia.

L'alimentazione arriva al mio circuitino con PIC e 2 relè.
Il tutto verrà rinchiuso nella coppa del lampadario della sala

Perché?

Perché ha 6 lampade più una centrale che quando sono accese sembra d'essere allo stadio!!
Quindi non avendo l'impianto predisposto e non volendo sprecare corrente, ora 3 luci stanno sempre accese, le altre 3 e la centrale le piloto con il telecomando della TV

Grazie a tutti per le dritte e speriamo che qualche info in questa discussione sia di qualche utilità anche in ambito più strettamente modellistico...
(ehmm.. ero un po' off, lo avevo premesso..., per questo i ringraziamenti sono ancora più sentiti)

Complimenti, il sensore IR in ricezione legge il codice, o gli basta che sia illuminato? Nel senso, accendi e spegni le luci premendo un qualsiasi pulsante del telecomando oppure puoi programmare il tasto da premere?

[illez]

tasto 1; accende le 3 luci
tasto 2; lampada centrale
tasto 0: spegne tutto
tasto OK: cicla



Peccato che la mia inesperienza mi abbia fatto usare dei relè inadatti
Caxxarola...
Mi si incolla 1 relè, quello sulle 3 lampade con piu carico

[Mrk89]

Originalmente inviato da illez

tasto 1; accende le 3 luci
tasto 2; lampada centrale
tasto 0: spegne tutto
tasto OK: cicla



Peccato che la mia inesperienza mi abbia fatto usare dei relè inadatti
Caxxarola...
Mi si incolla 1 relè, quello sulle 3 lampade con piu carico

Ottimo, e come hai fatto a programmare la lettura del codice sul PIC?

[illez]

Int sulla ricezione del segnale, misura della durata dell'impulso con lettura del timer0, timeout all'int del timer0.
E' la 3a versione che faccio ed ormai è super collaudata

Leggo i codici Sony, molto semplici da decodificare

[illez]

Che vi sembrano questi?
Mains Relay 12A - SPCO 6V Coil ___________________sw037 su eBay.it Components Supplies, Electrical Test Equipment, Business, Office Industrial

Per pilotare max 100W (in reltà molto meno, circa 35W)

[Mrk89]

Originalmente inviato da illez

Int sulla ricezione del segnale, misura della durata dell'impulso con lettura del timer0, timeout all'int del timer0.
E' la 3a versione che faccio ed ormai è super collaudata

Leggo i codici Sony, molto semplici da decodificare

Si d'accordo....Chiedevo perchè non conoscendo i codici dei telecomandi, avrei messo una funzione di registrazione, premi un pulsante abinato alla funzione 1, premi il tasto del telecomando ed il pic memoprizza la sequenza dati.Poi ogni volta che becca la stessa sequenza accende/spegne la funzione 1. Identicamente per le altre.
