Vecchio 24 febbraio 10, 15:34   #211 (permalink)  Top
Adv Moderator

L'avatar di FrancoC.

Data registr.: 16-01-2003
Residenza: Rimini
Messaggi: 11.864
Citazione:
Originalmente inviato da xlukx Visualizza messaggio
c'è un'altra cosa che ho dimenticato di scrivere, l'alimentatore continua a rimanere in funzione anche col cavo del ps-on staccato e lasciato lontano dagli altri fili, mentre se lo appoggio agli altri, l'alimentatore si spegne, in più, se tocco il cavetto mentre è appoggiato agli altri, l'alimentatore si spegne.
ovviamente tutte queste prove le ho fatte senza interrutore
A questo punto mi par di capire che le prove le hai fatte all'esterno del contenitore ....... Dico bene?
FrancoC. non è collegato   Rispondi citando
Vecchio 24 febbraio 10, 15:35   #212 (permalink)  Top
User

Data registr.: 24-02-2010
Messaggi: 15
la targhette dell'alimentatore è uguale a quella che si può trovare qui: http://www.lucifora.net/modellismo-e...1-DSCN4395.jpg

per le altre foto cercherò di postarle il prima possibile

i fili sono tutti li prima di eliminarli volevo vedere se funzionava
xlukx non è collegato   Rispondi citando
Vecchio 24 febbraio 10, 15:38   #213 (permalink)  Top
User

Data registr.: 24-02-2010
Messaggi: 15
Citazione:
Originalmente inviato da FrancoC. Visualizza messaggio
A questo punto mi par di capire che le prove le hai fatte all'esterno del contenitore ....... Dico bene?
all'esterno del contenitore???
ho già fatto la modifica con lo zener e l'alimentatore è smontato

grazie per tutte queste risposte e scusatemi se vi faccio perdere tempo
xlukx non è collegato   Rispondi citando
Vecchio 24 febbraio 10, 15:49   #214 (permalink)  Top
User

Data registr.: 24-02-2010
Messaggi: 15
Citazione:
Originalmente inviato da xlukx Visualizza messaggio
c'è un'altra cosa che ho dimenticato di scrivere, l'alimentatore continua a rimanere in funzione anche col cavo del ps-on staccato e lasciato lontano dagli altri fili, mentre se lo appoggio agli altri, l'alimentatore si spegne, in più, se tocco il cavetto mentre è appoggiato agli altri, l'alimentatore si spegne.
ovviamente tutte queste prove le ho fatte senza interrutore
errata corrige
se tocco il cavetto mentre è appoggiato agli altri, l'alimentatore si accende
xlukx non è collegato   Rispondi citando
Vecchio 24 febbraio 10, 15:52   #215 (permalink)  Top
Adv Moderator

L'avatar di FrancoC.

Data registr.: 16-01-2003
Residenza: Rimini
Messaggi: 11.864
Citazione:
Originalmente inviato da xlukx Visualizza messaggio
all'esterno del contenitore???
ho già fatto la modifica con lo zener e l'alimentatore è smontato

grazie per tutte queste risposte e scusatemi se vi faccio perdere tempo
Allora, se hai provato l'ali fuori dal proprio contenitore non hai letto tutte le mie istruzioni sulla procedura.
Mi sono raccomandato di montare l'ali nel proprio contenitore prima di provarlo per due ottimi ed essenziali motivi:
1)Sul circuito alimentato girano tensioni di ben oltre 300 volt, quindi pericolosissime; basta una distrazione e .....
2)Tre delle quattro viti di fissaggio servono per mettere a massa il negativo della parte a bassa tensione (tutte le masse e i cavetti neri) e due dei condensatori che fanno parte del circuito EMI in ingresso.
FrancoC. non è collegato   Rispondi citando
Vecchio 24 febbraio 10, 16:42   #216 (permalink)  Top
User

Data registr.: 24-02-2010
Messaggi: 15
Citazione:
Originalmente inviato da FrancoC. Visualizza messaggio
Allora, se hai provato l'ali fuori dal proprio contenitore non hai letto tutte le mie istruzioni sulla procedura.
Mi sono raccomandato di montare l'ali nel proprio contenitore prima di provarlo per due ottimi ed essenziali motivi:
1)Sul circuito alimentato girano tensioni di ben oltre 300 volt, quindi pericolosissime; basta una distrazione e .....
2)Tre delle quattro viti di fissaggio servono per mettere a massa il negativo della parte a bassa tensione (tutte le masse e i cavetti neri) e due dei condensatori che fanno parte del circuito EMI in ingresso.
ecco le foto che mi hai chiesto

non avevo capito cosa intendevi, si le prove le ho fatte con l'ali montato
Icone allegate

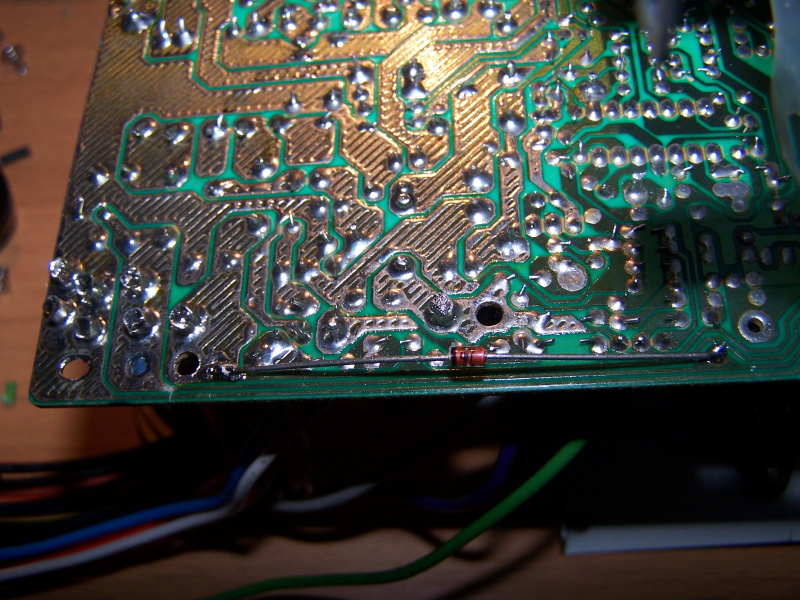

Modifica alimentatore da PC  STEP BY STEP! (MODIFICA ZENER)-1.jpg   Modifica alimentatore da PC  STEP BY STEP! (MODIFICA ZENER)-2.jpg
xlukx non è collegato   Rispondi citando
Vecchio 24 febbraio 10, 17:16   #217 (permalink)  Top
Adv Moderator

L'avatar di FrancoC.

Data registr.: 16-01-2003
Residenza: Rimini
Messaggi: 11.864
Ho l'impressione che i reofori dello zener, molto lunghi, possano interferire con altri componenti (piste, piazzole, stagnature) quando vai a montare lo stampato al suo posto nel contenitore.
Potresti fare un lavoro più pulito montando lo zener al di sopra del circuito. Se ho visto bene l'anodo è stagnato sulla piazzola di un ponticello. Smontalo (lo zener), dissalda anche il capo del ponticello al quali avevi saldato l'anodo dello zener, allarga leggermante il foro in modo che, dalla parte dei componenti, ci entrino sia il capo del ponticello dissaldato sia l'anodo dello zener e risaldali tutti e due assieme. Dalla parte del catodo, dove prima avevi saldato il reoforo, c'è già un foro, sempre sulla piazzola dei 12V: usa questo foro per saldare il catodo.
Lo zener ora si verrà a trovare dalla parte opposta con gli altri componenti.
FrancoC. non è collegato   Rispondi citando
Vecchio 24 febbraio 10, 17:42   #218 (permalink)  Top
User

Data registr.: 24-02-2010
Messaggi: 15
Citazione:
Originalmente inviato da FrancoC. Visualizza messaggio
Ho l'impressione che i reofori dello zener, molto lunghi, possano interferire con altri componenti (piste, piazzole, stagnature) quando vai a montare lo stampato al suo posto nel contenitore.
Potresti fare un lavoro più pulito montando lo zener al di sopra del circuito. Se ho visto bene l'anodo è stagnato sulla piazzola di un ponticello. Smontalo (lo zener), dissalda anche il capo del ponticello al quali avevi saldato l'anodo dello zener, allarga leggermante il foro in modo che, dalla parte dei componenti, ci entrino sia il capo del ponticello dissaldato sia l'anodo dello zener e risaldali tutti e due assieme. Dalla parte del catodo, dove prima avevi saldato il reoforo, c'è già un foro, sempre sulla piazzola dei 12V: usa questo foro per saldare il catodo.
Lo zener ora si verrà a trovare dalla parte opposta con gli altri componenti.
avevo già pensato a questa eventualità ed ho controllato attentamente che lo zener non toccasse qualunque cosa, comunque posso anche fare la modifica che dici
xlukx non è collegato   Rispondi citando
Vecchio 24 febbraio 10, 19:01   #219 (permalink)  Top
User

Data registr.: 24-02-2010
Messaggi: 15
niente da fare, stesso identico problema i valori sono perfetti 12 volt e mezzo (circa) in uscita ma il ps-on fa pazzie
xlukx non è collegato   Rispondi citando
Vecchio 24 febbraio 10, 19:19   #220 (permalink)  Top
Adv Moderator

L'avatar di FrancoC.

Data registr.: 16-01-2003
Residenza: Rimini
Messaggi: 11.864
Citazione:
Originalmente inviato da xlukx Visualizza messaggio
niente da fare, stesso identico problema i valori sono perfetti 12 volt e mezzo (circa) in uscita ma il ps-on fa pazzie
Prova a mettere a massa il PG (Power Good) collegando il cavetto relativo ad un qualsiasi nero.
FrancoC. non è collegato   Rispondi citando
