Timer Countdown

[illez]

certo sto conteggio sta diventando un po' sofisticato eh

[Flavio86_ITA]

Originalmente inviato da illez

Premesso che non so nulla di razzi e di come funziona lo starter (ho letto solo qualcosa tempo fa), io manterrei i seguenti:

1 interruttore generale che alimenta il circuito

1 interruttore a chiave che abilita/disabilita tutto, countdown incluso

2 pulsanti per incrementare / decrementare il timer

1 pulsantone per l'avvio del countdown (che può servire anche come pulsante di emergenza per fermare il conteggio)

2 display (magari grandi, per esempio da 45mm) per il conteggio regolabile da un minimo di 10 ad un massimo 95 secondi con step di 5 secondi


Lo so che è meno figo ma avresti 2 line disponibili senza cambiare il pic; una si può sfruttare per un cicalino di allarme (bip ogni secondo e bip continuo a meno 3 secondi dal lancio) e un'altra per qualsiasi altra indicazione.
Per esempio: pulsante di reset. Oppure led rosso di avvio.

Non male, non male..cacchio, in settimana vado da due mie amici ingegneri elettronici e se non mi tirano fuori un circuito in 5 minuti gli strappo la laurea in faccia

I pulsantoni sono strafichi, anche se il costo è eccessivo, pero non è escluso che due li compro

[illez]

aspetta aspetta
questo è una figata!!


14 euro ed è già pronto

[Flavio86_ITA]

Questo è veramente ficoooooo..e poi è già pronto cè solo da collegare tre fili vero?

Certo che una mezza scatola per collegarlo da qualche parte la potevano mettere..

Cmq è veramente bello..

[illez]

Originalmente inviato da Flavio86_ITA

Questo è veramente ficoooooo..e poi è già pronto cè solo da collegare tre fili vero?

Certo che una mezza scatola per collegarlo da qualche parte la potevano mettere..

Cmq è veramente bello..

Francamente non so come collegarlo, ma non credo ci saranno problemi; io userei questo pannello più 4 display giganticon accanto i pulsanti + e - per incrementare il timer.

[Flavio86_ITA]

Originalmente inviato da illez

Francamente non so come collegarlo, ma non credo ci saranno problemi; io userei questo pannello più 4 display giganticon accanto i pulsanti + e - per incrementare il timer.

Certo certo..io l'avevo pensato senza timer,una cosa cosi generale, ma in fin de conti se ci spendo 15 euro solo di pulsantiera un cacchio di timer lo metto

[illez]

Se ti occorre, qui ho un programmino-fattapposta che:
all'accensione, visualizza 0.10.0 (10 seondi)
sino a quando non si gira la chiave, è bloccato
quando si gira la chiave, si possono usare 2 pulsanti per aumentare o diminuire il tempo a step di 10" (min 10 secondi, max 9'50)
Quando si preme un terzo pulsante, il timer si avvia.
Se si ripreme, il timer si ferma; se si gira la chiave, il timer si resetta e rimane bloccato come all'avvio.
Allo scadere del tempo emette 3 bip brevi a 5,4 e 3 secondi dalla fine.
A 2 secondi dalla fine il bip è continuo sino al termine.
Al termine finisce il biiip e abilita un'uscita (si presume per lo start del razzo).

E' disponibile una ulteriore uscita per pilotare un led o una luce (pensavo a quella rossa nel pannello). Cosa farle fare è da decidere.

[Flavio86_ITA]

ma che intendi per programmino!?
Vuoi dire che hai un disegno!?

Cmq in ogni caso manda che per questo fine settimana mi ci metto un pochito

[illez]

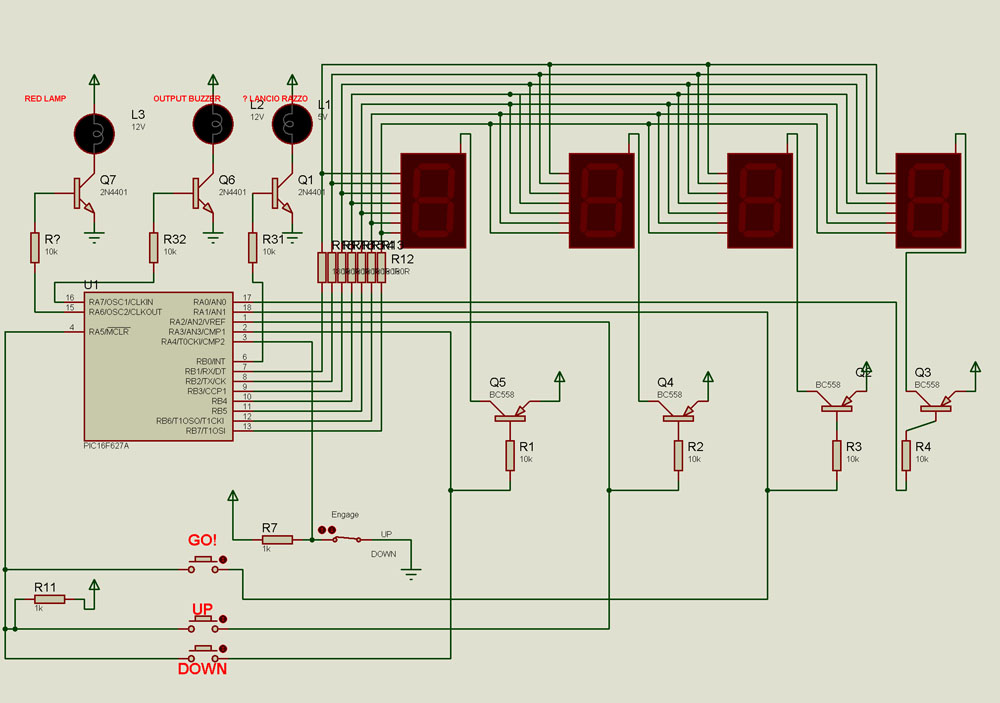

Io ho lavorato su questo schema.
I pulsanti sono multiplexati; le 3 uscite sono collegate a delle lampadine per comodità di simulazione.
Una andrebbe collegata ad una spia (che devo ancora decidere quando accendere e spegnere), una al buzzer che ti ho spiegato sopra quando suona, e una al razzo che però non so che tensione e assorbimento richiede per il lancio.
Il programma c'è già e funziona.

Ora datti un po' da fare

[Flavio86_ITA]

Ehi grazie, se sabato avrò un pò di tempo, prendo una bread board e mi monto il tutto..Ricapitolando devo comprare:

4 BC558
2 2N4401
1 Pic16F627A
4 Sette segmenti
2 resistenze da 1Kohm
7resistenze da 10Kohm

Poi mi dici da quante sono le altre resistenze che non le leggo bene?!

Mi diresti, dato ce sono veramente una capra, che cosa sono L1,L2, L3? (induttanze credo)

Ho avuto un ulteriore info, mi hanno detto che per i razzi le tensioni generalmente variano dai 6 ai 12 Volt,sempre mantenendo un amperaggio tra i4 e i 5 Ampere..tu che ne dici?
