climber67 · 01 febbraio 15, 12:08

Bentrovati a tutti. In questi giorni ho quasi terminato un gruppo di batterie per alimentare un giroscopico e la camera gopro, un sistema che andrò a montare su di un robot cingolato radiocomandato per filmare delle marmotte in Lessinia a scopo naturalistico . Nella realizzazione del sistema mi è venuto un dubbio. Di seguito allego le foto del dispositivo dove è messo in evidenza il circuito di protezione per un pacchetto 3s (poi messo in parallelo con altri tre) ed il caricabatterie robbe1000 con cavo di bilanciamento (non ancora collegato). Volevo sapere se estrapolando i cavi dalle celle per il bilanciamento tramite il robbe che vanno a coincidere con quelli del circuito di protezione, il circuito stesso può interferire con quest'ultimo ? Grazie per l'attenzione

Naraj · 01 febbraio 15, 13:05

Cosa intendi per circuito di protezione?
Protezione a cosa?
Interferire a cosa?

Naraj.

climber67 · 01 febbraio 15, 15:05

per circuito di protezione intendo quel dispositivo che interrompe la carica per sovraccarico a 4,375V ed interrompe l'erogazione di corrente in caso di Over-discharge inferiore a 2,9V : Per interferire intendo se si possono verificare incompatibilità e quindi malfunzionamenti se i bilanciatori del cb erogano corrente e sono collegati agli stessi contatti b del circuito che servono a controllare il voltaggio delle singole celle
per le caratteristiche del circuito li ho acquistati qui Wholesale Product Snapshot Product name is 3S lithium ion battery PCB 12.6V BMS for 18650 battery and lithium polymer battery pack with 4-5A working current

climber67 · 01 febbraio 15, 16:30

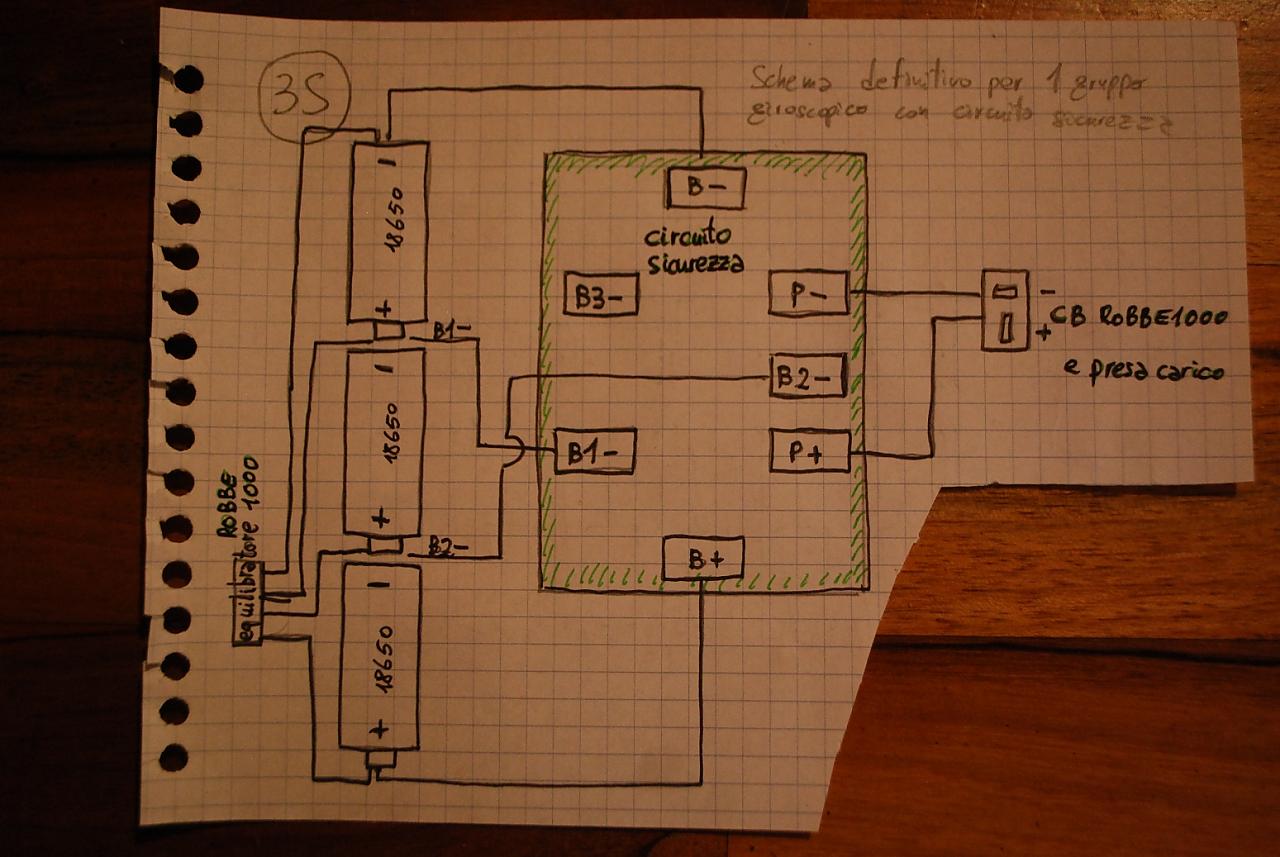

......non ho una buona proprietà di linguaggio a tema, comunque ho disegnato il circuito se può facilitare la risposta.....grazie

Naraj · 01 febbraio 15, 17:48

Vediamo se ho capito bene.
Tu hai messo in parallelo dei gruppi di 3 celle.
Ora, vuoi prelevare una tensione dal connettore di bilanciamento delle celle per alimentare un circuito esterno.
E' così?
Se è come ho capito, lo puoi fare tranquillamente senza nessuna paura.
Se non è come ho scritto, prova a spiegarti diversamente cosa esattamente vuoi fare.
Se inserivi anche il disegno del collegamento che volevi fare, forse capivo meglio il problema (questo è solo un mio limite).

Naraj.
