| Come collegare il caricab. all'alimentatore?
Ciao ragazzi volevo una dritta, ho acquistato questo alimentatore/trasformatore tempo fa che poi non ho utilizzato più e vorrei sapere da voi come collegarlo alla rete elettrica e come al caricabatterie (io posseggo un iCharger 106b+ 250watt, 10A), ma nell'alimentatore trasformatore non vi è scritta alcuna potenza in watt. Presumo che per il caricabatterie che possiedo ci vorrebbe almeno un 300watt o sbaglio? Saluti.
__________________ Thunder Tiger MT4G3 Ultima modifica di Giorgio78 : 16 maggio 13 alle ore 18:15 |
![]() | ![]() |
![]() | #2 (permalink) Top |
Adv Moderator Data registr.: 16-01-2003 Residenza: Rimini
Messaggi: 11.864
|
C'è scritto, è in grado di erogare 40 Amp a 220V. I collegamenti alla rete sono i tre a destra: i primi due sono le fasi e il terzo è la terra. Gli altri sei (tre -V e tre +V) sono da collegare al CB. All'estrema sinistra c'è il potenziometro per la regolazione fine della tensione di uscita. Edit: non vedo bene nella foto, ma potrebbero essere 4,0 Amp e non 40 ....... |
![]() | ![]() |
![]() | #3 (permalink) Top |
User Data registr.: 11-05-2011
Messaggi: 2.265
|
Ciao, se il tuo ali è proprio quello della foto è piccolino per il 106. Si legge 4A, che sono pochini per usare al massimo il 106b+ che, tra l'altro, necessita di una tensione superiore a 13.5V per dare tutti i suoi 250W. I collegamenti sono semplici, i primi 3 poli dove leggi V+ è il positivo da collegare al CB, i 3 centrali con V- sono il negativo e gli ultimi 3 sono quelli per collegare l'alim alla rete elettrica. N e L stanno per neutro e linea, l'ultimo connettore col cerchietto col simbolo della terra ![]() ![]() A N e L puoi collegare indifferentemente i rimanenti 2 cavi. Edit: Franco mi ha anticipato. A me pare sia 4A ![]() |
![]() | ![]() |
![]() | #4 (permalink) Top |
User Data registr.: 11-03-2013 Residenza: Riva del Garda
Messaggi: 281
|
Vedendo una regolazione sull'uscita (Vadj) ti conviene verificare con un tester in DC se la tensione su V+ e V- sia compatibile con la tensione di alimentazione del tuo caricabatterie (generalmente 12-14Vdc). Eventualmente collega: L,N, terra alla rete elettrica (puoi collegare fase e neutro come vuoi, ovviamente la terra deve essere collegata al pin centrale della spina) V+ V- al caricabatterie, ma prima verifica la tensione, e non invertire la polarità. Verifica anche la potenza in output, comunque considera che assorbe 4A a 230V... EDIT: post triplo ![]() Ultima modifica di lorenz78 : 16 maggio 13 alle ore 18:33 |
![]() | ![]() |
![]() | #5 (permalink) Top |
User Data registr.: 13-06-2012 Residenza: palermo
Messaggi: 1.033
|

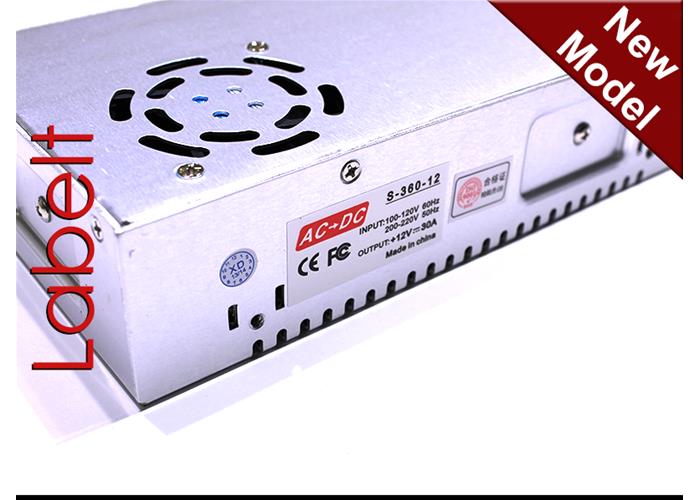

ecco l'altra foto che riporta altri dati tecnici e si legge 30A, l' ALIMENTATORE esce come STABILIZZATO SWITCH TRIMMER 220V-12V 30A A questo punto se questo che possiedo non va bene per l'iCharger 106b+ mi consigliereste un alimentatore di circa 350watt con almeno 12A su cui non spendere tanto? magari se avete i link.... ![]() Grazie a voi tutti.
__________________ Thunder Tiger MT4G3 Ultima modifica di Giorgio78 : 16 maggio 13 alle ore 18:38 |
![]() | ![]() |
![]() | #7 (permalink) Top | |
User Data registr.: 09-04-2013 Residenza: Firenze/Viareggio
Messaggi: 823
| Citazione:
![]() Credo che sia il solito 30 ampere, che basta e avanza per il 106b+. Per arrivare a 13.5 basta trimmarlo (spostare il cazzillo arancione di una tacca). Ciao, Francesco | |
![]() | ![]() |
![]() | #8 (permalink) Top |
User Data registr.: 13-06-2012 Residenza: palermo
Messaggi: 1.033
|
Allora posso usare tranquillamente questo giusto? ricapitolando a destra su L metto filo rosso, su N metto filo nero e su terra filo giallo e verde e all'altra estremità monto la spina. A sinistra su DC OUTPUT+ in V+ collego il filo rosso del cb e su DC OUTPUT- IN V- collego quello nero del cb (ovviamente primo V+ con primo V- o seguendo questo esempio... secondo e secondo o terzo e terzo. Nell' iCharger l'entrata input dc 10/18 è fornita con filo rosso/nero con due connettori finali (sono questi che dovrei andare a collegare all'alimentatore, connettore rossoin V+ e connettore nero in V-???) mentre dall'altro lato del cb vi è l'uscita output con due entrate negativo e positivo dove andare a collegare la lipo, giusto? Se ho fatto qualche errore allucinante abbiate pasienza, ma sono all'inizio e non ne capisco molto di elettronica.... ![]()
__________________ Thunder Tiger MT4G3 |
![]() | ![]() |
![]() | #9 (permalink) Top | |
Adv Moderator Data registr.: 16-01-2003 Residenza: Rimini
Messaggi: 11.864
| Citazione:
Solo i colori del cavo di collegamento alla rete sono N=Blu ed L=Marrone. Questo per i normali cavi da usare per la 220V. | |
![]() | ![]() |
![]() | #10 (permalink) Top |
User Data registr.: 13-06-2012 Residenza: palermo
Messaggi: 1.033
|
Un ringraziamento sincero a voi tutti per le spiegazioni datemi. ![]() ultima cosa, nel cavetto installato sul cb in inputi ovvero entrata, per collegarlo all'alimentatore, dovrei tagliare i due morsetti o jack di serie? è un peccato se così è..... ![]()
__________________ Thunder Tiger MT4G3 |
![]() | ![]() |
![]() |
