Exclamation Equilibrium 6 - ne abbiamo guastati due :-(

Ciao a tutti.
Oggi mi chiama il mio amico:
<<Roby, mi sa che ho fatto danno col CB!...era ancora spento, senza alimentazione, ho collegato la presa del bilanciamento della LiPo e poi mentre collegavo il connettore ho visto una grossa scintilla...poi una forte puzza di bruciato>> (la lipo 3s è sana e salva)
Gli dico di portare tutto per dare un'occhiata.

(abbiamo lo stesso CB, acquistato insieme 3 anni fa, solo che io lo utilizzo molto spesso, lui invece lo avrà usato una decina di volte)
Equilibrium 6 RC System - Toflyrc

Apriamo il coperchio e, nonostante ci fosse ancora una vite da togliere, riusciamo lo stesso a tirare fuori il CS dal case. Infatti c'è il mosfet (con il corpo avvitato sul fondo del case) dissaldato dal circuito.
Altro danno che balza agli occhi sono delle piste "distrutte" in prossimità della presa del bilanciamento.
Il CB si accende per fortuna.
Vedendo quel mosfet "così ben dissaldato" pensiamo ad un difetto di fabbricazione.
<< Quel giorno il tizio che lo ha assemblato aveva fretta! Non lo ha saldato bene...per questo sono saltate le piste!>>
Ora, siccome fidarsi è bene, ma non fidarsi è meglio, smonto anche il mio CB.

Anche il mio ha una pista distrutta!!! Il mosfet però è saldato benissimo.
<< ma come min ha fatto a funzionare bene fino ad oggi? >>
Io ho soltanto lipo 2 e 3 celle e non ho avuto nessun sintomo di guasto .

Prima di tutto vi chiedo:
è una procedura errata quella di connettere prima il bilanciamento e dopo il principale?

Adesso vi lascio alle foto. Spero che mi possiate aiutare a indagare sulle possibili cause e se è possibile a riparare i due CB (un sacco di soldi all'epoca, quando non conoscevamo i negozi con gli occhi a mandorla ).

Sono a vostra disposizione per qualsiasi altra foto.
Icone allegate
Equilibrium 6 - ne abbiamo guastati due :-(-eq_1.jpg   Equilibrium 6 - ne abbiamo guastati due :-(-eq_2.jpg   Equilibrium 6 - ne abbiamo guastati due :-(-eq_3.jpg   Equilibrium 6 - ne abbiamo guastati due :-(-eq_4.jpg   Equilibrium 6 - ne abbiamo guastati due :-(-eq_5.jpg

I-ROBY non è collegato   Rispondi citando
Vecchio 11 marzo 12, 20:02   #2 (permalink)  Top
User

L'avatar di I-ROBY

Data registr.: 15-11-2010
Messaggi: 730
le altre:

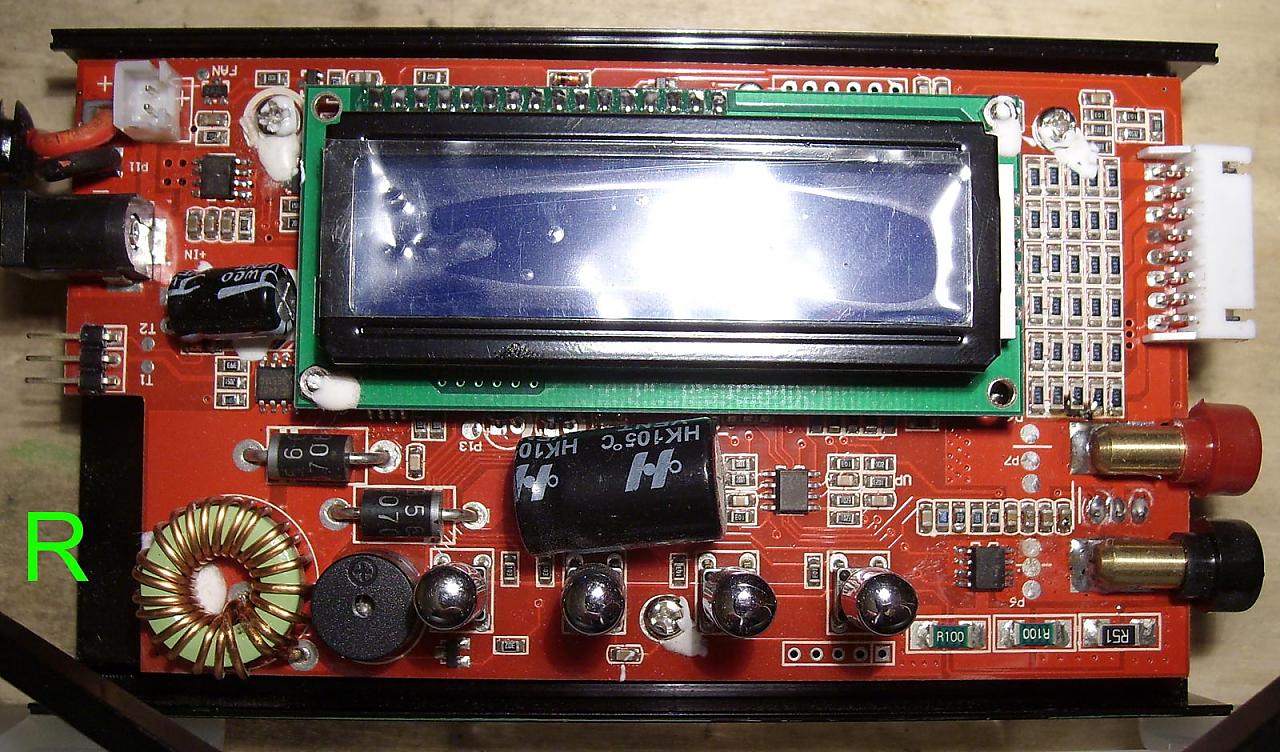

il mio (R) ha una pista danneggiata solo sulla faccia inferiore del CS, l'altro (F) sia sopra che sotto.
Icone allegate
Equilibrium 6 - ne abbiamo guastati due :-(-eq_6.jpg   Equilibrium 6 - ne abbiamo guastati due :-(-eq_7.jpg   Equilibrium 6 - ne abbiamo guastati due :-(-eq_8.jpg
I-ROBY non è collegato   Rispondi citando
Vecchio 11 marzo 12, 20:22   #3 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
Mammamia!!

Il tuo funziona probabilmente perchè quella pista saltata non è l'unica che unisce le due parti del circuito stampato ( sembra una pista di massa ), per quanto riguarda il CB del tuo amico, certo che è molto strano come guasto!! Sicuro che non abbia il connettore di bilanciamento montato o inserito male nel CB?

EDIT: quella pista sembra utilizzata dal bilanciatore, esattamente dalla cella "superiore" della serie di 6S
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito

Ultima modifica di Mrk89 : 11 marzo 12 alle ore 20:25
Mrk89 non è collegato   Rispondi citando
Vecchio 11 marzo 12, 21:11   #4 (permalink)  Top
User

L'avatar di I-ROBY

Data registr.: 15-11-2010
Messaggi: 730
Citazione:
Originalmente inviato da Mrk89 Visualizza messaggio
Mammamia!!

Il tuo funziona probabilmente perchè quella pista saltata non è l'unica che unisce le due parti del circuito stampato ( sembra una pista di massa ), esatto, nel mio è saltata soltanto quella di massa che va a finire al piedino "0" del connettore in linea
per quanto riguarda il CB del tuo amico, certo che è molto strano come guasto!! Sicuro che non abbia il connettore di bilanciamento montato o inserito male nel CB? E' impossibile sbagliare ad inserire i connettori. Ci sono le linguette con il verso. Non si può proprio.
In quello del mio amico sono saltate sia quella di massa che quella che va al positivo (sarebbe l'ottavo piedino sul connettore). Quest'ultima pista è esplosa!


EDIT: quella pista sembra utilizzata dal bilanciatore, esattamente dalla cella "superiore" della serie di 6S va al positivo (vedi sopra)
Per questo il mio funzionava alla grande fino a 3 celle.

Ultima modifica di I-ROBY : 11 marzo 12 alle ore 21:15
I-ROBY non è collegato   Rispondi citando
Vecchio 11 marzo 12, 21:25   #5 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
Citazione:
Originalmente inviato da I-ROBY Visualizza messaggio
Per questo il mio funzionava alla grande fino a 3 celle.
Non dico che l'abbia inserito male, ma che i cavi delle celle siano collegate male al connettore di bilanciamento!! Possibile?
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 11 marzo 12, 21:43   #6 (permalink)  Top
User

L'avatar di volaresempre1

Data registr.: 19-03-2011
Messaggi: 3.577
Citazione:
Originalmente inviato da Mrk89 Visualizza messaggio
Non dico che l'abbia inserito male, ma che i cavi delle celle siano collegate male al connettore di bilanciamento!! Possibile?
Infatti si vede anche un po' di plastica bruciata.

Pero' bel disastro!! Bruciate tante cose!!


Io avevo in mente di prendere l'equilibrium Profi 2 ma dopo questo....ho qualche dubbio
volaresempre1 non è collegato   Rispondi citando
Vecchio 11 marzo 12, 21:53   #7 (permalink)  Top
User

L'avatar di I-ROBY

Data registr.: 15-11-2010
Messaggi: 730
Citazione:
Originalmente inviato da volaresempre1 Visualizza messaggio
Infatti si vede anche un po' di plastica bruciata.
Ti riferisci alla seconda foto? No, quello sul connettore è un pò di sporco.

Pero' bel disastro!! Bruciate tante cose!! Già, negli ultimi due giorni ne ho fatto di danno!!


Io avevo in mente di prendere l'equilibrium Profi 2 ma dopo questo....ho qualche dubbio
I-ROBY non è collegato   Rispondi citando
Vecchio 11 marzo 12, 21:58   #8 (permalink)  Top
User

L'avatar di volaresempre1

Data registr.: 19-03-2011
Messaggi: 3.577
Citazione:
Originalmente inviato da I-ROBY Visualizza messaggio
Ma sempre nella seconda sopra il bilanciatore e' tanto bruciato. Non e' che da spento c'è una protezione che per evitare di far attaccare le batterie?

Ma comunque la vedo dura a ripararlo tutto. Piste e componenti bruciati. Il processore e' intatto?


In una foto del tuo carica mi pare di aver visto semiconduttori bruciati!!
volaresempre1 non è collegato   Rispondi citando
Vecchio 11 marzo 12, 22:11   #9 (permalink)  Top
User

L'avatar di Mrk89

Data registr.: 29-05-2006
Residenza: Catania
Messaggi: 2.933
Citazione:
Originalmente inviato da volaresempre1 Visualizza messaggio
Ma sempre nella seconda sopra il bilanciatore e' tanto bruciato. Non e' che da spento c'è una protezione che per evitare di far attaccare le batterie?

Ma comunque la vedo dura a ripararlo tutto. Piste e componenti bruciati. Il processore e' intatto?


In una foto del tuo carica mi pare di aver visto semiconduttori bruciati!!
No dai, non siamo così pessimisti!! Penso che sostituendo il solo mosfet ( IRFZ44N dal costo di 1-1.5 € ) e ricostruendo le piste il tutto dovrebbe riprendere a funzionare correttamente

Semiconduttori? Quali? non ci ho fatto caso...
__________________
Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa....
I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
Mrk89 non è collegato   Rispondi citando
Vecchio 11 marzo 12, 22:34   #10 (permalink)  Top
User

L'avatar di volaresempre1

Data registr.: 19-03-2011
Messaggi: 3.577
Citazione:
Originalmente inviato da Mrk89 Visualizza messaggio
No dai, non siamo così pessimisti!! Penso che sostituendo il solo mosfet ( IRFZ44N dal costo di 1-1.5 € ) e ricostruendo le piste il tutto dovrebbe riprendere a funzionare correttamente

Semiconduttori? Quali? non ci ho fatto caso...

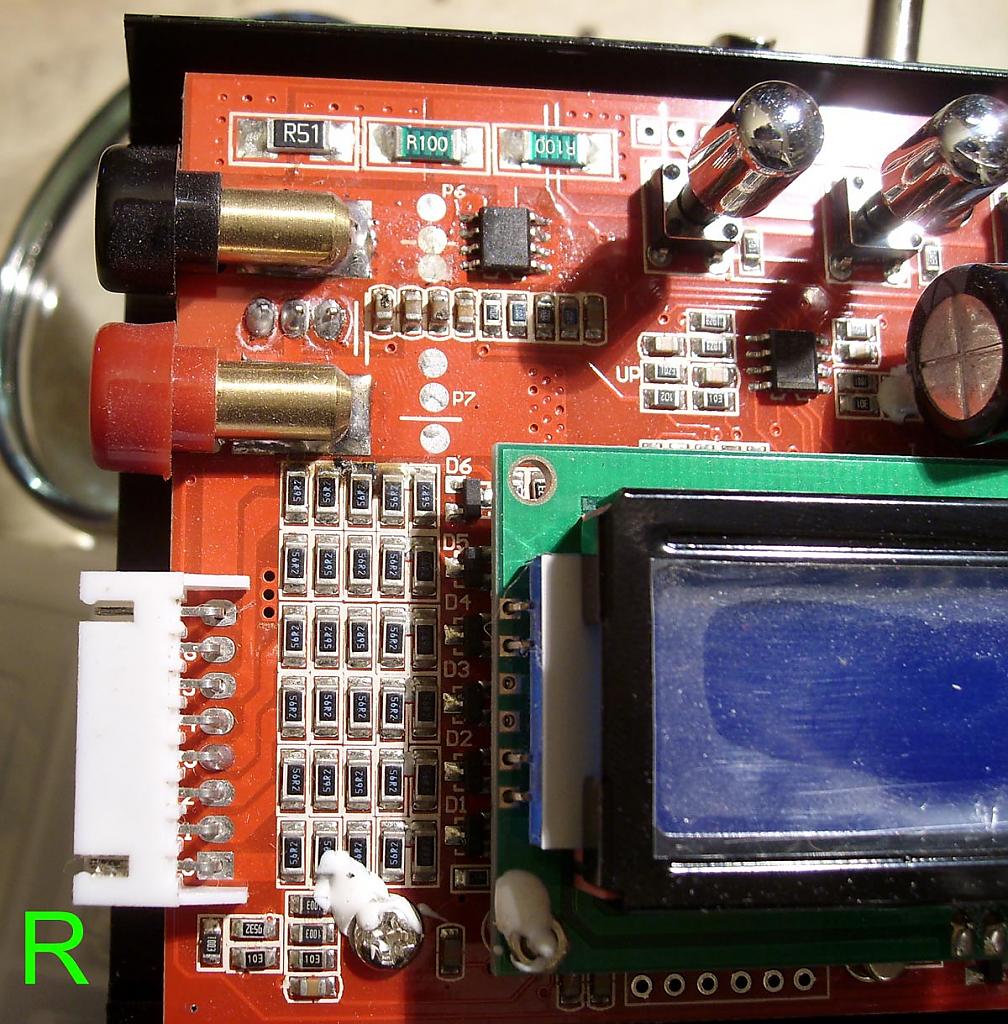

Guarda le quarta foto. I semiconduttori a destra del connettore a banana nero. Io vedo semiconduttori bucati e sotto il banana rosso semiconduttori bruciati.

Non voglio essere pessimista ma si cono bruciati tanti componenti ma anche le piste. Rifai tutte le piste?

Fattibile ma sarà un bel casino
volaresempre1 non è collegato   Rispondi citando
