ProtoMeter

[ilsindaco66]

Io non mi sento vincolato, anche se la tua continua aggiunta di funzioni non tende certo a ... scoraggiarmi , solo che ci terrei, per quanto possibile, ad avere anche solo un'dea più precisa sulle tue previsioni.

Quando scrivi "a breve" cosa intendi ?
Un mese, tre mesi, il prossimo autunno ...

Si può avere perlomeno un accenno (capisco che non vuoi sbilanciarti) sulla data presunta di produzione ed un prezzo "a spanna" ?

Ciao

[protomax]

Originalmente inviato da redaniel

Caro ProtoMax, sto già sbavando immaginando cosa si puo' fare con codesto ProtoMeter V2 !!!!

Per produzione in serie cosa intendi????

Buon Natale anche a te, e che Babbo Natale ti porti tanto tempo ed ispirazione per questo progetto!!!

Ciaps, Red

Per produzione in serie intendo il prodotto finito, montato e tarato ..quidni pronto all'uso. Diciamo un prodotto con montaggio SMD e con dimensioni accettabili.

Spero che babbonatale mi porti tanto tempo a disposizione per sviluppare ..e rifinire il codice e l'hardware.

Per Ilsindaco66 diciamo che alla fine di queste festivita' potro essere piu' preciso... io penso che per la primavera si potra' avere il prodotto finito ...stiamo definendo ancora la scatola per la parte Display ...e in queste festivita' purtroppo negozi e fornitori sono chiusi ... quindi se ne riparla con l'anno nuovo.

Pero' in queste vacanza saro' tutto portatile e codice e saldatore potro' anche darvi delle info in piu' grazie alla collaborazione di un amico che mi mettera' a disposizione un modello per portare il ProtoMeter 2 in volo per capire la portata reale dei moduli Wireless e il prototipo che si e' visto a Verona sara' il banco di test per effetuare tutte le modifiche necessaria al prodotto finale.

Lo so che molti stanno a aspettando che si possa usare ... purtroppo pero' per fare una produzione di un po' di pezzi bisogna partire con certe cognizioni e sicurezze, visto che il capitale da impegnare non e' esiguo sia in denaro che in tempo...e quindi ho bisogno di recuperare informazioni e altro per far si che la ciambella esca con il buco

Cerchero' di dedicare un po di tempo anche per mantenervi informati degli sviluppi non disperate la mia assenza e' solo per terminare prima i lavori

[erpino]

ciao protomax congratulazioni per il tuo progetto avrei una domanda da porti anche se mi sa che non è il luogo giusto del forum per farla... ho visto che il tuo gioiellino utilizza per la visualizzazione il display di un nokia 3310...io sono ormai settimane che cerco di interfacciarlo con un pic ma senza alcun successo non è che mi potresti spiegare come fare ???? te ne sarei profondamente grato....

[protomax]

Originalmente inviato da erpino

ciao protomax congratulazioni per il tuo progetto avrei una domanda da porti anche se mi sa che non è il luogo giusto del forum per farla... ho visto che il tuo gioiellino utilizza per la visualizzazione il display di un nokia 3310...io sono ormai settimane che cerco di interfacciarlo con un pic ma senza alcun successo non è che mi potresti spiegare come fare ???? te ne sarei profondamente grato....

Il display va comandato con la SPI per semplificare un po le cose oppure con la SPi software... non ho idea del Pic che usi.

Per sapere come comandarlo ti consiglio di fareuna ricerca in google ...troverai molte informazioni... cerca per PCD8544 trovi di sicuro molte cose .

[erpino]

Originalmente inviato da protomax

Il display va comandato con la SPI per semplificare un po le cose oppure con la SPi software... non ho idea del Pic che usi.

Per sapere come comandarlo ti consiglio di fareuna ricerca in google ...troverai molte informazioni... cerca per PCD8544 trovi di sicuro molte cose .

ti ringrazio per la risposta ho gia trovato il datasheet di questo controler della Philips che controlla lo schermo il punto è che non riesco a capire poi come controllarlo con un pic(tip 16f84 o 16f628) nel senso da quello che o capito devo mandargli il dato via seriale composto da 8 bit sul pin sdin,però poi mi restano gli altri pin da gestire sck per il clock,d/c ,sce,e il reset res...visto che tu lo domini nel tuo progetto questo display non puoi aiutarmi?????su google ho trovato poco a riguardo e praticamente in nesun sito descrive la procedura per il suo controllo (sono nelle tue mani mi acontenterei che mi ilustrassi la procedura per l'inizializzazione e il salvataggio dei dati nella ram) cmq grazie ancora....

[silvius]

Mi interessa il circuito IR, però:

Non trovo sh309f, alternative ?
Non trovo RC 4558 , alternative ?

Non sono pratico in elettronica, ma in uscita ( IR_EN * IR_CLK ) da questo circuito cosa ho ? una tensione proporzionale ai giri ?


Saluto

[protomax]

Originalmente inviato da silvius

Mi interessa il circuito IR, però:

Non trovo sh309f, alternative ?
Non trovo RC 4558 , alternative ?

Non sono pratico in elettronica, ma in uscita ( IR_EN * IR_CLK ) da questo circuito cosa ho ? una tensione proporzionale ai giri ?


Saluto

puoi usare LM358 al posto del RC4558 anche se meno performate in alternativa anche un TL082... IR_EN e' l'abilitazione dell'emettitore IR e IR_CLK il segnale proveniente dal sensore .

PS. il sensore da in uscita un segnale in frequanza direttamente legato al numero di interruzione/rifrazioni del fascio IR generato dallo stesso... e' poi compito del uC misurarne la frequenza e calcolarne il rapporto esatto in RPM in base ad un divisore programmabile

PPS se pero' non sei pratico molto di elettronica avrai difficolta a "tradurre" il segnale in un qualcosa di analogico... ti consiglio di cercare nel tread "contagiri" la soluzione di un contagiri analogico proposto e completo di schema

[silvius]

Originalmente inviato da protomax

puoi usare LM358 al posto del RC4558 anche se meno performate in alternativa anche un TL082... IR_EN e' l'abilitazione dell'emettitore IR e IR_CLK il segnale proveniente dal sensore .

PS. il sensore da in uscita un segnale in frequanza direttamente legato al numero di interruzione/rifrazioni del fascio IR generato dallo stesso... e' poi compito del uC misurarne la frequenza e calcolarne il rapporto esatto in RPM in base ad un divisore programmabile

PPS se pero' non sei pratico molto di elettronica avrai difficolta a "tradurre" il segnale in un qualcosa di analogico... ti consiglio di cercare nel tread "contagiri" la soluzione di un contagiri analogico proposto e completo di schema

L' SH309F, non può essere sostituito con un' altro ricevitore ? I sensori dei mouse vanno bene ? BPW41 ?

IR_EN basta che lo collego a gnd per far accendere il led, giusto ?

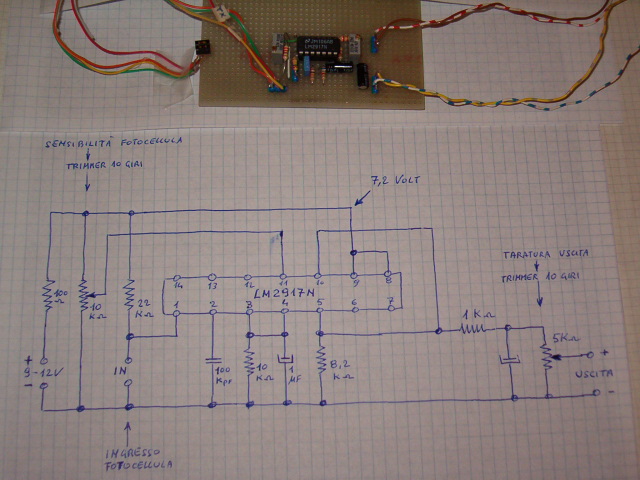

Come altro schema contagiri intendi questo ? Qui è necessario un ricevitore ir a due fili ?



Grazie
Saluto

[protomax]

Originalmente inviato da silvius

L' SH309F, non può essere sostituito con un' altro ricevitore ? I sensori dei mouse vanno bene ? BPW41 ?

IR_EN basta che lo collego a gnd per far accendere il led, giusto ?

Come altro schema contagiri intendi questo ? Qui è necessario un ricevitore ir a due fili ?



Grazie
Saluto

SI perfetto propio quello!!!

Per il ricevitore IR io ti posso dire che quello che ho utilizzato ha dato buoni risultati in riflessione (attenzione si sfrutta la riflessione e non l'interruzione del fascio essendo molto piu' pratico e piu' sicuro nel caso di misurazione di numero di giri di eliche ) puoi provare con altri fototransistor ... Attenzione per utilizzare i fotodiodi e' necessario apportare delle modifiche al circuito.

[silvius]

Originalmente inviato da protomax

SI perfetto propio quello!!!

Per il ricevitore IR io ti posso dire che quello che ho utilizzato ha dato buoni risultati in riflessione (attenzione si sfrutta la riflessione e non l'interruzione del fascio essendo molto piu' pratico e piu' sicuro nel caso di misurazione di numero di giri di eliche ) puoi provare con altri fototransistor ... Attenzione per utilizzare i fotodiodi e' necessario apportare delle modifiche al circuito.

Però, l'autore del progetto mi pare abbia utilizzata un fotodiodo in quel caso.., no ?

Altrimenti, le modifiche da fare sono molte ?

saluto
