Mi controllate questo schema ?

Ho un Turnigy C3548-800 e tanto per imparare voglio riavvolgerlo per portarlo a circa 1200/1300 giri; ho già riavvolto un paio di motori in compagnia di un amico esperto e questa volta vorrei farcela da solo.

Ho il materiale (rame da 0,5, carta in mylar, vernicetta isolante per impregnare sottovuoto a lavoro finito); ho solo qualche dubbio sullo schema che mi hanno passato.

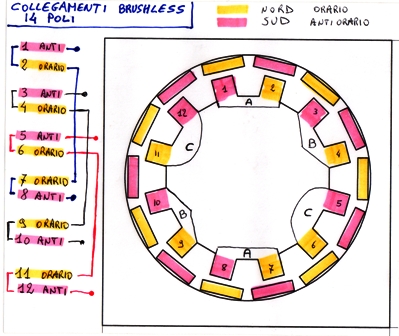

Eccolo in allegato e se lo codifico con lo stile di powercroco.de è un 12 cave su 14 poli avvolto così :

AaBbCcaAbBcC

Ho trovato su Powercorco che il lo schema seguente è SBAGLIATO ed a me sembra proprio come quello che mi hanno passato; dicono che pur faticando il regolatore lo fa girare ma non rende e non va bene ...

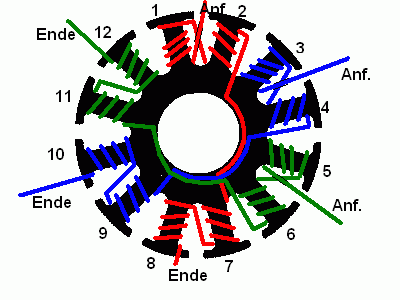

Powercroco.de



Almost the same, but only almost!
All three winding wires were now wrapped in the same direction.
This means implemented in a scheme:
AaBbCcaAbBcC
So actually wound WRONG! With a good controller, however, would even run these false-wound motor.
However, he would be noticed by a very high load current and very lousy efficiency.

Mi aiutate a capire ?
Icone allegate
Mi controllate questo schema ?-img001.jpg   Mi controllate questo schema ?-12n14p1278cwf1.gif

Ultima modifica di HappyFly : 21 marzo 11 alle ore 22:49 Motivo: errori vari
HappyFly non è collegato   Rispondi citando
Vecchio 26 marzo 11, 17:47   #2 (permalink)  Top
User

L'avatar di Oldman76

Data registr.: 02-09-2009
Residenza: Trivigliano-Anagni (FR)
Messaggi: 593
Per esperienza ti confermo anchio che quello schema è sbagliato!
su motori con 12 denti e 14 poli l'unico schema possibile è questo AabBCcaABbcC
non cambia molto da quello che hai postato, ma cambia la distribuzione del senso orario/anti orario.
In alternativa se vuoi attenere un KV più alto puoi fare una configurazione tipo LRK avvolgendo solo 6 denti in ABC ABC ma devi montare 8 poli magnetici anzichè 14.
Motor Winding Scheme Calculator
Qui trovi un utility molto comoda che ti dà lo schema in base al numero di denti edi poli
Ciao
__________________
.......E Dio disse :"Depron!!" e gommolo fù.....
.......poi creò i compositi, e vide che era cosa buona e giusta!
