19 novembre 06, 19:03 | #1 (permalink) Top |
User Data registr.: 09-09-2006 Residenza: Barbiano, Lugo, Ravenna
Messaggi: 1.895
| portelli sgancio bombe, come li muovo?
sto realizzando un aereo cargo con due sportelli longitudinali, incernierati internamente ai lati della fusoliera. in pratica dovrei muovere di 90 gradi le due leve che fanno capo ai perni e lo vorrei fare utilizzando un unico servo. gia' da 1 settimana ci sto pensando e riesco a trovare solo sistemi molto complicati. adesso ho qualche problema a postare la foto del dettaglio se qualcuno avesse un buon suggerimento da darmi, grazie! |
19 novembre 06, 19:10 | #2 (permalink) Top |
UserPlus Data registr.: 10-04-2004 Residenza: Brescia
Messaggi: 9.730
|
Fai come se dovessi muovere gli alettoni: servo al centro con perno orizzontale, squadretta a bracci opposti in verticale, tiranti che vanno alle squadrette degli sportelli.
__________________ Ciao, Piero. URL="www.educaunranocchio.org"]www.educaunranocchio.org[/URL] [/SIZE]onlus per il recupero di ranocchi cafoni cerca volontari da inserire nel proprio organico[/CENTER] |
20 novembre 06, 13:48 | #3 (permalink) Top | |
User Data registr.: 09-09-2006 Residenza: Barbiano, Lugo, Ravenna
Messaggi: 1.895
| Citazione:

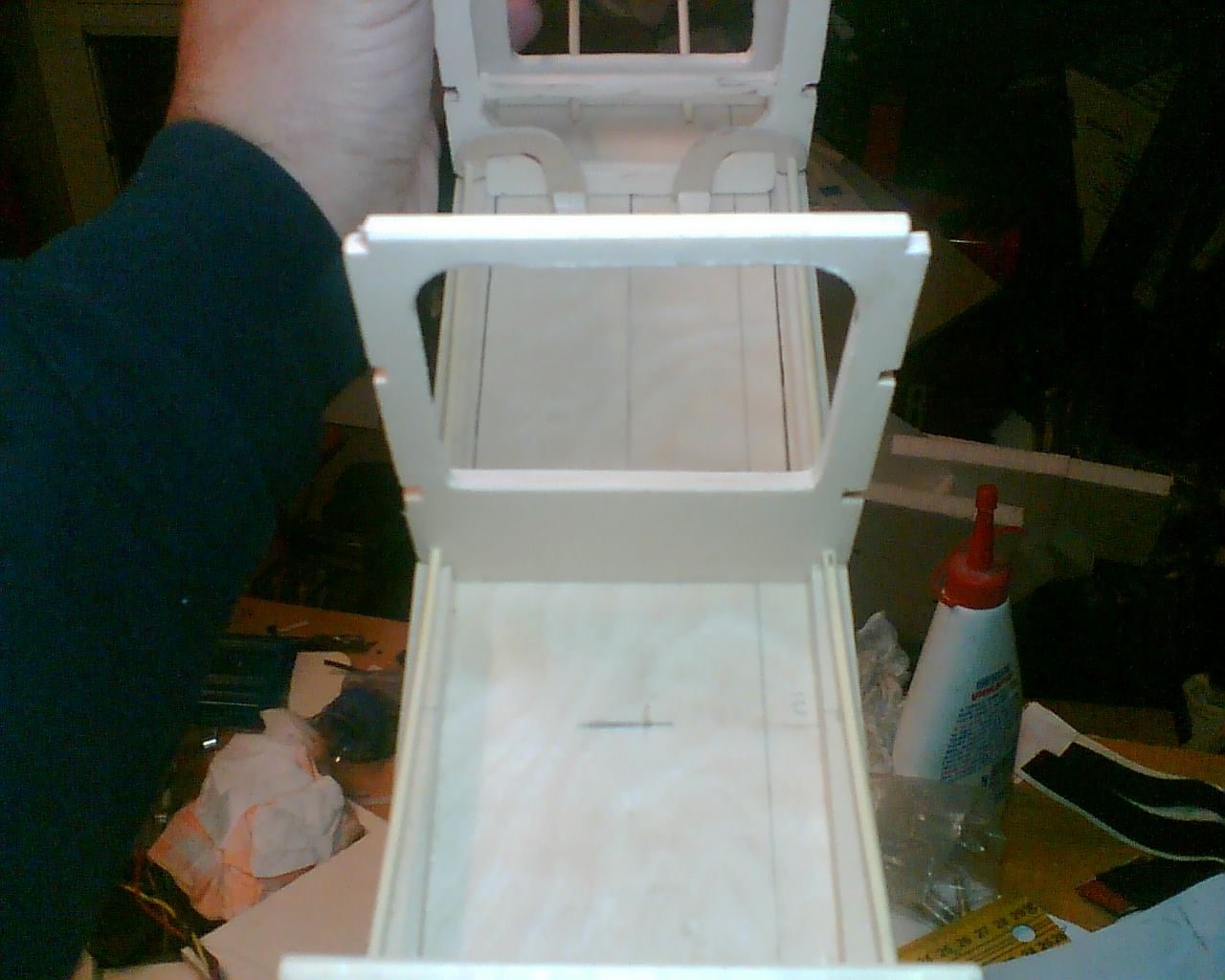

dovrei aver capito, ma in questo modo non riesco ad avere 90 gradi di movimento e soprattutto i due portelli si aprono diversamente. avevo pensato a route dentate (soluzione complicata a problema semplice) per collegare insieme i due movimenti dei portelli, poi con una leva azionare una sola ruota. stasera riesco a postare la foto che serve a capire maggiormente il problema. Ultima modifica di crypto : 20 novembre 06 alle ore 13:52 | |
20 novembre 06, 14:39 | #4 (permalink) Top | |
UserPlus Data registr.: 10-04-2004 Residenza: Brescia
Messaggi: 9.730
| Citazione:
metti il servo a fondo corsa da un lato e quando lo azioni, almeno 90° devi averli di sicuro. Vai sul link messo da Odi sul thread "Ali ripiegabili" e fatti un'idea di come si può fare.
__________________ Ciao, Piero. URL="www.educaunranocchio.org"]www.educaunranocchio.org[/URL] [/SIZE]onlus per il recupero di ranocchi cafoni cerca volontari da inserire nel proprio organico[/CENTER] | |
20 novembre 06, 16:05 | #5 (permalink) Top |
UserPlus Data registr.: 10-01-2005 Residenza: Lugano - Svizzera
Messaggi: 6.061
|
Ciao, se il problema è l'escursione massima del servo, puoi montare il potenziometro anziché nel servo, sulla parte mobile del portellone. Se neccessario puoi usare due corone dentate sui perni dei portelloni ed un pignone sul servo. Il potenziometro lo posizioni al perno del portellone con riferimento ad un punto qualsiasi della fusoliera (o cmq un punto "immobile") di modo che col movimento del portellone il potenziometro ne "legg" il movimento Il servo così continuerà a girare mettendo in moto l'ingranaggio (se neccessario anche 10-20-30 o più giri) leggendo come "finecorsa" il potenziometro sul perno del portellone. Così otterresti un coppia notevole (se non eccessiva) del servo, un movimento lento e realistico ed un'apertura, vedi chiusura molto precisa. Saluti!
__________________ Save the Swiss Milk, drink Beer! www.facebook.com/Photomodellismo www.woodplanekit.com |
20 novembre 06, 16:33 | #6 (permalink) Top |
UserPlus Data registr.: 10-01-2005 Residenza: Lugano - Svizzera
Messaggi: 6.061
|
Ti ho preparato uno schizzo, in allegato come DXF...non ho preso in considerazione nessuna misura ne tantomeno la dimensione della corona che dovrebbe essere decismanete più grande. Il potenziometro viene montato, in questo caso, sulla corona e rileverà l rotazione della stessa e non dei giri del servo, il quale continuerà a girare muovendo la corona di circa +/- 90° e se la corona è ben dimensionata il tutto si traduce in una coppia enorme. Saluti!
__________________ Save the Swiss Milk, drink Beer! www.facebook.com/Photomodellismo www.woodplanekit.com |
20 novembre 06, 18:13 | #7 (permalink) Top | |
User Data registr.: 09-09-2006 Residenza: Barbiano, Lugo, Ravenna
Messaggi: 1.895
| Citazione:
l'idea mi piace, e credo sia realizzabile. posso uilizzare alcuni ingranaggi di plastica che ho recuperato da cdrom diverso tempo fa. devo tenere la ruota dentata piu' bassa possibile. dal link delle ali ripiegabili ho visto cose interessanti, per i braccetti non c'e' limite alla fantasia (almeno so che li devo fare con uniball) il diametro minimo della ruota credo che potrei ricavarlo empiricamente. | |
21 novembre 06, 09:03 | #8 (permalink) Top |
User Data registr.: 18-04-2006 Residenza: Poggibonsi (SIENA)
Messaggi: 444
|
Scusate l'intromissione ....... ho visto il bellissimo disegno di Odi e credo che dovrebbe funzionare sicuramente ma se dovessi farlo io metterei al posto della ruota centrale un servo da carrelli in questo modo avrei due benefici: la semplicità di istallazione e la sicurezza, perchè i servi da carrelli seri non sono proporzionali ma vanno solo a fine corsa nei due sensi interrompendo immediatamente il movimento in caso di troppo assorbimento per l'ampiezza dell'apertura cercherei di adattare a piacimento la squadretta sul portello. ciao Bado
__________________ - Cos'è il Genio? - È fantasia, intuizione, colpo d'occhio e velocità d'esecuzione. Rambaldo Melandri www.gipijet.com www.vario-elicotteri.it |
21 novembre 06, 09:48 | #9 (permalink) Top | |
UserPlus Data registr.: 10-01-2005 Residenza: Lugano - Svizzera
Messaggi: 6.061
| Citazione:
domandina, cosa costa/pesa un motore da carrello relativamente piccolo? Saluti!
__________________ Save the Swiss Milk, drink Beer! www.facebook.com/Photomodellismo www.woodplanekit.com | |
