Gondola Airbus A320 Aerosquare

[Rosjet]

Salve a tutti
finalmente dopo un sacco di tempo mi sono arrivate le due ventole con motori così ho creato la gondola come da progetto in foto (naturalmente modificandola un po poichè l'autore ha utilizzato un motore ad elica)



Purtroppo però ho un problema con il fissaggio della ventola alla gondola.
In pratica anzoche avere un alettare laterale con 2 buchi, ha due alette laterali con un solo buco su aletta.



E' questo è il suo fissaggio attuale





Come sistema mi sembra MOOOOLTO instabile, poichè tutta la gondola si mantiene sulla curvatura del bordo di entrata per quasi mezzo centimetro (è naturalmente sugli spacchi dei listelli a cui verrà attaccato) ed inoltre la gondola si mantiene su di un solo perno

Mi date dei suggerimenti per favore ?
Avevo pensato:
1) ad eliminare un aletta e fare due buchi sull'altra - ma lo spazio per 2 buchi equidistanti non c'è
2) utilizzare il secondo buco dell'altra aletta (per intenderci quello sotto la gondola) per creare un'altra staffa che vada a raccordarsi con la gondola - ma visivamente fa schifo vedere questa staffa che sale, oltretutto poi allineata proprio al motore

Insomma non so che pesci prendere

[nonnopaolo]

Ciao, scusami, non capisco. Ma tu vorresti lasciare la ventola nuda senza carenatura? Perché rispetto al disegno che hai pubblicato, manca tutto il contorno, cioè da qel disegno hai preso solo il supporto principale.
Adattando la carenatura, potresti fissare la ventola alla sua struttura... O no?

[Rosjet]

No Paolo mi sono fermato al solo attacco, poichè facendo tutto il contorno della ventola (quindi coprirei l'altra aletta), l'appoggio rimarrà sempre così com'è, con una sola vite .... e non mi piace


edit

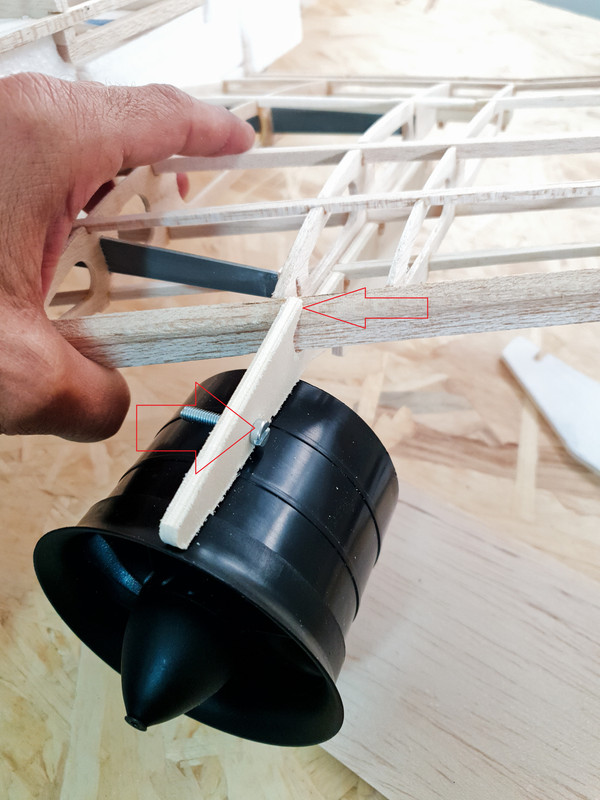

Quelle con la freccia sono i punti che vorrei migliorare

[nonnopaolo]

Originalmente inviato da Rosjet

No Paolo mi sono fermato al solo attacco, poichè facendo tutto il contorno della ventola (quindi coprirei l'altra aletta), l'appoggio rimarrà sempre così com'è, con una sola vite .... e non mi piace
edit
Quelle con la freccia sono i punti che vorrei migliorare

Si, certo, con una sola vite è davvero brutto, ma realizzando tutta la struttura esterna (salvo adattamenti), potresti fissare la ventola alla struttura utilizzando ambedue le alette, e la struttura all'ala con un supporto doppio, come nel progetto, più lungo e robusto.

[Rosjet]

Grazie del consiglio, inizierò ad abbozzare un possibile disegno

[windsurfer]

Io farei la gondola in due semigusci di cui uno fissato solidamente all'ala che permetta di usare anche la seconda aletta della ventola e l'altro smontabile per manutenzione/sostituzione.

[giocavik]

Oppure studiarsi un po' come e'
fatta quella dell'aereo vero...e
cercare di aumentare, per quel
che si può, la distanza in verticale
dal ventre dell'ala...
I semigusci sono una buona idea
ma che si separino su taglio oriz
zontale, così il semiguscio di sopra
rimane rigido e solidale col sup
porto e incollato all'ala...

[Rosjet]

Ho fatto alcun prove con il depron e sono soddisfatto per il risultato raggiunto in quanto ho fermato la ventola su entrambe le alette e fissato con più viti la gondola sotto l'ala
