L'ennesimo MB339 PAN - BaroneRosso.it

Mrk89 · 18 luglio 15, 00:42

Ciao a tutti,
scrivo qui per farvi vedere i risultati del mio lungo lavoro, non perfetto ma lungo

L'idea di costruire questo modello nacque nel 2011 con l'amico I-ROBY in contemporanea al progetto di MB339 dell'utente nonchè conterraneo DEXY83 (che magari ricorda le nostre discussioni

http://www.baronerosso.it/forum/aero...l-ritorno.html).
Il progetto è nato da un trittico comprensivo di qualche sezione di MB339A.

Le caratteristiche:

Apertura alare: 1.0 m
Peso ODV: 1150 g
Carico alare: 50g/dm^2
Motorizzazione: Elettrica
Motore: EDF 2815-4800kV (Turnigy 2815 EDF Outrunner 4800kv for 55/64mm)
Ventola: 6 pale da 68mm (EDF Ducted Fan Unit 6 Blade 2.56inch / 66mm)
Batteria: LIPO 2200 mAh 3S 4590C (Turnigy nano-tech 2200mah 3S 45~90C Lipo Pack)
Regolatore: 40A (TURNIGY Plush 40amp Speed Controller (UK Warehouse))
Servi: 4x HXT900 (HXT900 9g / 1.6kg / .12sec Micro Servo)
Carrelli: Retrattili (Electric Retract with Reversible Mount (1pc) 18.8g)
Materiale: DEPRON
Livrea: PAN

Che altro aggiungere... Pubblico un po' di foto, fatemi sapere cosa ne pensate e poi ho qualche domanda da porvi

A dopo

Mrk89 · 18 luglio 15, 00:46

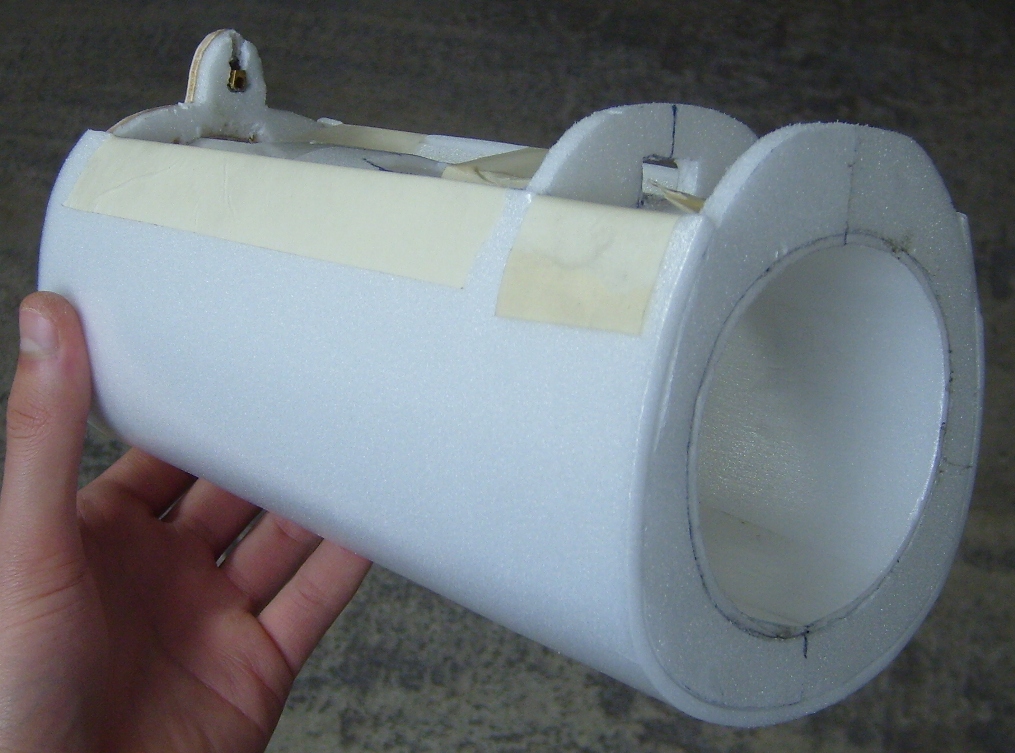

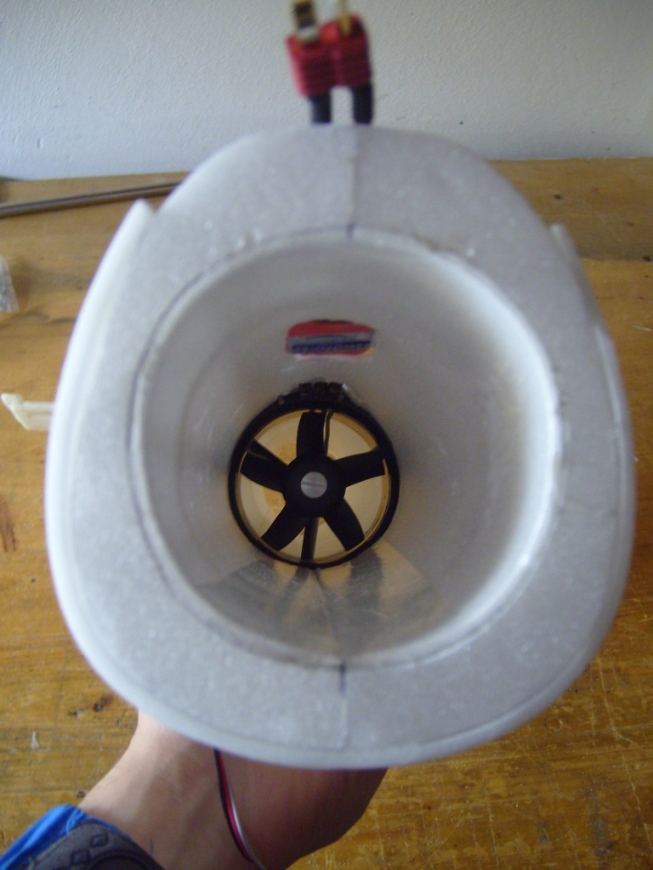

Il tronco di coda:

Mrk89 · 18 luglio 15, 00:54

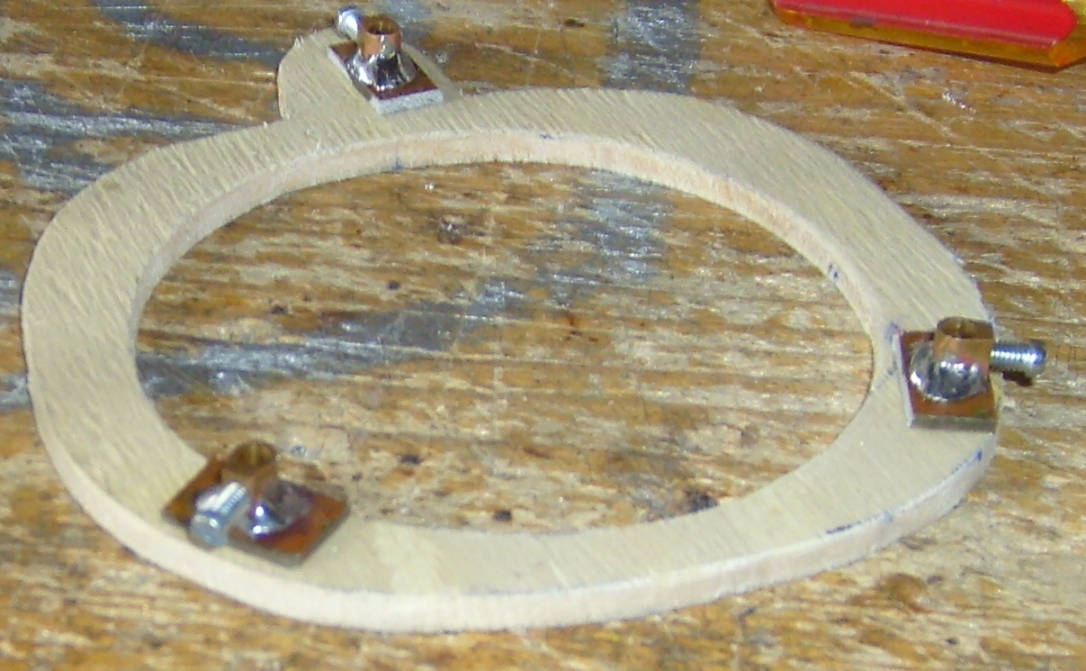

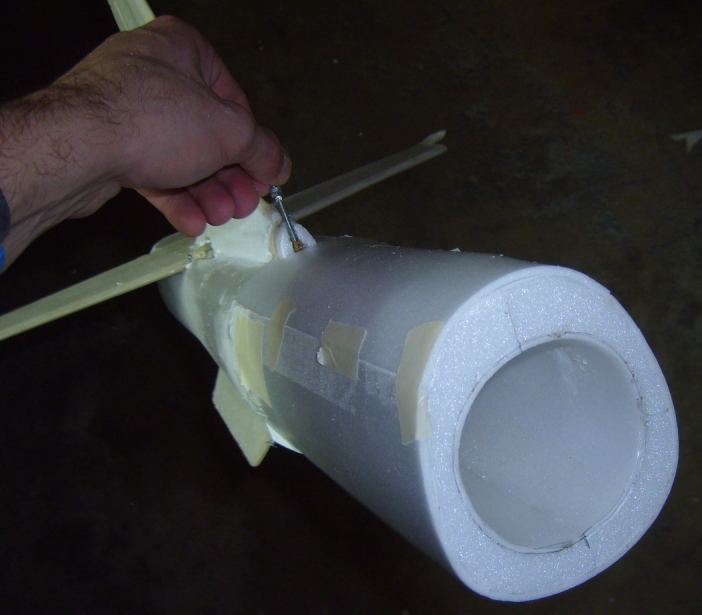

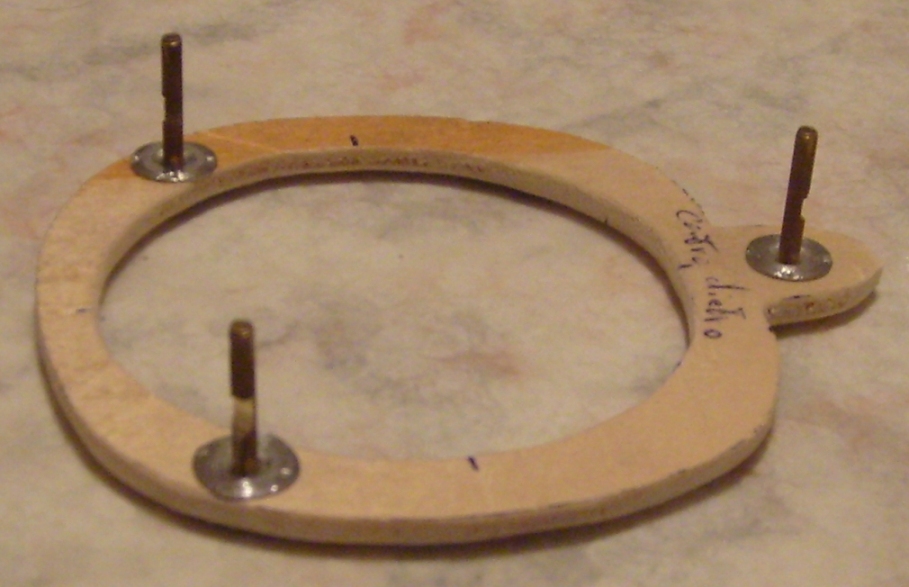

Il sistema di fissaggio del tronco di coda:

Mrk89 · 18 luglio 15, 01:01

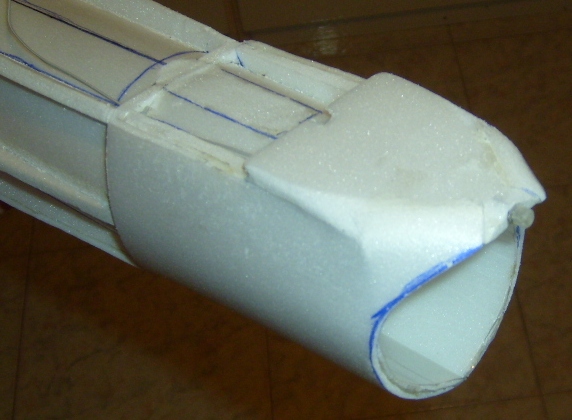

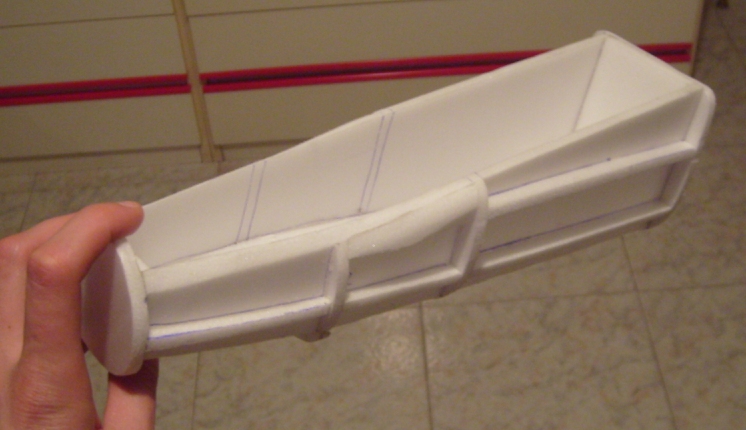

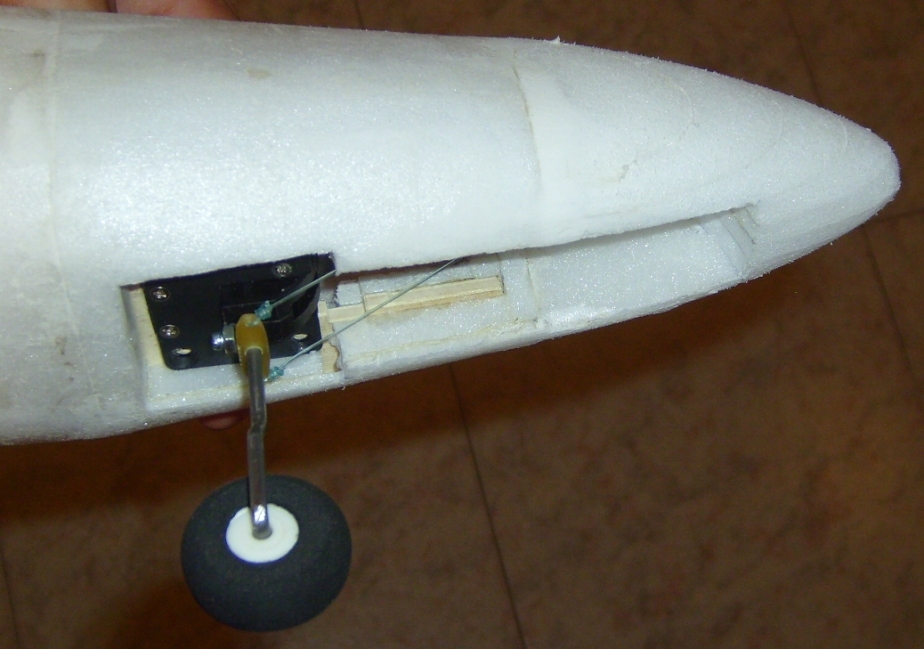

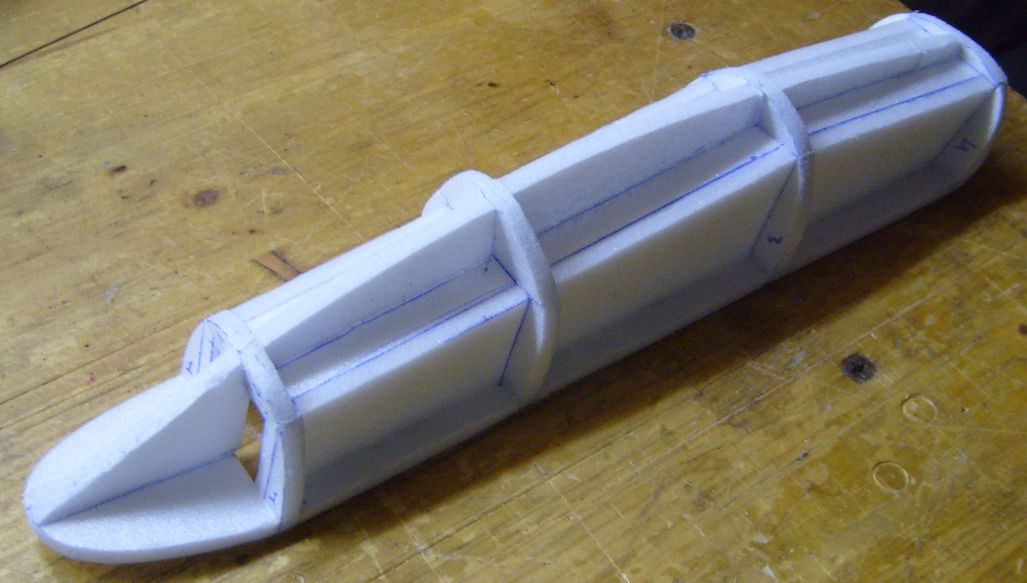

Il tronco anteriore:

Mrk89 · 18 luglio 15, 01:06

Il tronco centrale:

Mrk89 · 18 luglio 15, 01:17

Le ali:

Mrk89 · 18 luglio 15, 01:28

Mrk89 · 18 luglio 15, 01:34

Mrk89 · 18 luglio 15, 01:42

Mrk89 · 18 luglio 15, 01:46

18 luglio 15, 00:42	#1 (permalink) Top
Mrk89 User Data registr.: 29-05-2006 Residenza: Catania Messaggi: 2.933	L'ennesimo MB339 PAN Ciao a tutti, scrivo qui per farvi vedere i risultati del mio lungo lavoro, non perfetto ma lungo L'idea di costruire questo modello nacque nel 2011 con l'amico I-ROBY in contemporanea al progetto di MB339 dell'utente nonchè conterraneo DEXY83 (che magari ricorda le nostre discussioni http://www.baronerosso.it/forum/aero...l-ritorno.html). Il progetto è nato da un trittico comprensivo di qualche sezione di MB339A. Le caratteristiche: Apertura alare: 1.0 m Peso ODV: 1150 g Carico alare: 50g/dm^2 Motorizzazione: Elettrica Motore: EDF 2815-4800kV (Turnigy 2815 EDF Outrunner 4800kv for 55/64mm) Ventola: 6 pale da 68mm (EDF Ducted Fan Unit 6 Blade 2.56inch / 66mm) Batteria: LIPO 2200 mAh 3S 4590C (Turnigy nano-tech 2200mah 3S 45~90C Lipo Pack) Regolatore: 40A (TURNIGY Plush 40amp Speed Controller (UK Warehouse)) Servi: 4x HXT900 (HXT900 9g / 1.6kg / .12sec Micro Servo) Carrelli: Retrattili (Electric Retract with Reversible Mount (1pc) 18.8g) Materiale: DEPRON Livrea: PAN Che altro aggiungere... Pubblico un po' di foto, fatemi sapere cosa ne pensate e poi ho qualche domanda da porvi A dopo Icone allegate __________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito

18 luglio 15, 00:46	#2 (permalink) Top
Mrk89 User Data registr.: 29-05-2006 Residenza: Catania Messaggi: 2.933	Il tronco di coda: Icone allegate __________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito

18 luglio 15, 00:54	#3 (permalink) Top
Mrk89 User Data registr.: 29-05-2006 Residenza: Catania Messaggi: 2.933	Il sistema di fissaggio del tronco di coda: Icone allegate __________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito

18 luglio 15, 01:01	#4 (permalink) Top
Mrk89 User Data registr.: 29-05-2006 Residenza: Catania Messaggi: 2.933	Il tronco anteriore: Icone allegate __________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito

18 luglio 15, 01:06	#5 (permalink) Top
Mrk89 User Data registr.: 29-05-2006 Residenza: Catania Messaggi: 2.933	Il tronco centrale: Icone allegate __________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito

18 luglio 15, 01:17	#6 (permalink) Top
Mrk89 User Data registr.: 29-05-2006 Residenza: Catania Messaggi: 2.933	Le ali: Icone allegate __________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito

18 luglio 15, 01:28	#7 (permalink) Top
Mrk89 User Data registr.: 29-05-2006 Residenza: Catania Messaggi: 2.933	Icone allegate __________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito

18 luglio 15, 01:34	#8 (permalink) Top
Mrk89 User Data registr.: 29-05-2006 Residenza: Catania Messaggi: 2.933	Icone allegate __________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito

18 luglio 15, 01:42	#9 (permalink) Top
Mrk89 User Data registr.: 29-05-2006 Residenza: Catania Messaggi: 2.933	Icone allegate __________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito

18 luglio 15, 01:46	#10 (permalink) Top
Mrk89 User Data registr.: 29-05-2006 Residenza: Catania Messaggi: 2.933	Icone allegate __________________ Il filo attaccato all'antenna non mente mai....Troppo vento, si torna a casa.... I miei circuiti elettronici autocostruiti: Postbruciatore per ventole intubate ; Circuito luci per aeromodello-elimodello ; Rallenta servo con protezione da corto circuito
