Su 26 Mx

[acquilotto]

Ciao ragazzi, per diletto e per esercizio ho digitalizzato il trittico del velivolo in oggetto.

Ne ho creato la pelle e adesso posso riprodurlo a qualsiasi dimensione, ma volevo chiedervi come lo "tagliereste" per riprodurlo in balsa, con un'aa di circa 150cm.

Chiedo soprattutto a chi è avvezzo a disegnare in 3D e poi a riprodursi i modelli.

Trasformato il velivolo in solido e poi la tagliuzzate creando delle opportune tasche relative ad alleggerimenti e fori vari?

Avete suggerimenti?

[canelupo]

questo è già fatto e ha un'apertura alare di 150 cm

Isiplot

basta cliccare su "continua con download" e hai già i 4 disegni che contengono centine, ordinate e complessivi.

Poi al limite se vuoi ti fai solo un'idea e continui nel tuo lavoro

[acquilotto]

Originalmente inviato da canelupo

questo è già fatto e ha un'apertura alare di 150 cm

Isiplot

basta cliccare su "continua con download" e hai già i 4 disegni che contengono centine, ordinate e complessivi.

Poi al limite se vuoi ti fai solo un'idea e continui nel tuo lavoro

Grazie canelupo, davanti al pc darò un occhiata. Mi servirà, come hai ben intuito, pet farmi un idea costruttiva.

Ascolta, il sukhoi ha una struttura in traliccio di acciaio: per caso sai dove posso trovare dettagli della struttura del vero velivolo?
Mi piacerebbe disegnarlo come il vero.
Il massimo sarebbe ricostruire il meccanismo dalla pedaliera ai piani mobili.

[canelupo]

Purtroppo non ne ho idea.
Cercavo anch'io i tralicci del Pitts e ho trovato la storia fotografica di uno che se lo e' costruito per uso personale.
Pitts S1-SS Construction Gallery

prova a vedere questo:

Question(s) about Steel Tube Fuselage Design


Per quanto riguarda la pedaliera e il joystick di comando io lascerei perdere.
Con i pedali comandi il timone mentre il joistick comanda cabra e picchia e alettoni.

Diventa difficile, se non addirittura controproducente comandare un aeromodello in quel modo (pensa solo realizzare lo snodo del joystick con i comandi alettoni collegati alle ali che sono peraltro smontabili....
Inoltre, come fai a trimmare? quanto peserebbe il tutto?

[acquilotto]

Originalmente inviato da canelupo

Purtroppo non ne ho idea.
Cercavo anch'io i tralicci del Pitts e ho trovato la storia fotografica di uno che se lo e' costruito per uso personale.
Pitts S1-SS Construction Gallery

prova a vedere questo:

Question(s) about Steel Tube Fuselage Design


Per quanto riguarda la pedaliera e il joystick di comando io lascerei perdere.
Con i pedali comandi il timone mentre il joistick comanda cabra e picchia e alettoni.

Diventa difficile, se non addirittura controproducente comandare un aeromodello in quel modo (pensa solo realizzare lo snodo del joystick con i comandi alettoni collegati alle ali che sono peraltro smontabili....
Inoltre, come fai a trimmare? quanto peserebbe il tutto?

Si avevo già quei file...e sei stato favoloso con il secondo link, grazie.
Al momento mi interessa disegnarlo in 3d, non riprodurlo per farlo volare, ma mi piacerebbe fare questo lavoro e tenerlo in casa come esposizione, in scala contenuta.

Mi chiedo: il vero ha delle ordinate intorno alla struttura anche lui come il modello?

[acquilotto]

Originalmente inviato da canelupo

Purtroppo non ne ho idea.
Cercavo anch'io i tralicci del Pitts e ho trovato la storia fotografica di uno che se lo e' costruito per uso personale.
Pitts S1-SS Construction Gallery

prova a vedere questo:

Question(s) about Steel Tube Fuselage Design


Per quanto riguarda la pedaliera e il joystick di comando io lascerei perdere.
Con i pedali comandi il timone mentre il joistick comanda cabra e picchia e alettoni.

Diventa difficile, se non addirittura controproducente comandare un aeromodello in quel modo (pensa solo realizzare lo snodo del joystick con i comandi alettoni collegati alle ali che sono peraltro smontabili....
Inoltre, come fai a trimmare? quanto peserebbe il tutto?

Frankfort Cinema 2

mi incanto sempre quando lo guardo...

http://retroplane.net/frankfort-mode...t-commande.wmv

[acquilotto]

Su 26 mx - built log

per chi fosse interessato a seguire il buil virtuale e magari a registrarsi su un nuovo forum dedicato ai progettisti/disegnatori cad 3d.

[acquilotto]

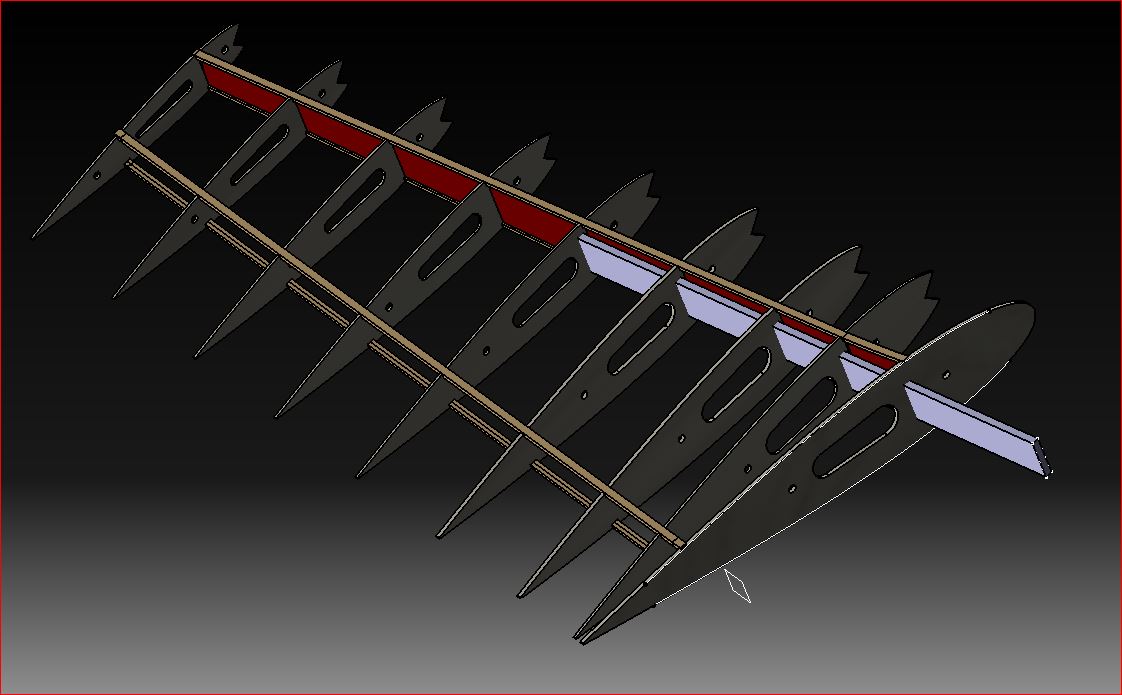

Secondo voi il fatto che il longherone ali fuso sia distinto da quello che sostiene le ali è cosa buona e giusta?

[canelupo]

Non capisco...
cosa intendi per longherone ali fuso distinto da quello che sostiene le ali?

Tu forse confondi la baionetta (che serve per rendere il modello smontabile) con i longheroni che invece compongono l'ossatura delle ali.
La baionetta conviene realizzarla tonda, risulta piu' facile costruttivamente e ti permette di calettare l'ala nella giusta posizione

[diego80]

Ciao

concordo anche io, almeno di non avere esigenze particolari la baionetta è meglio tonda.
Io generalmente la faccio passare nel punto di massimo spessore del profilo esattamente in mezzo ai due longheroni principali.
P.S: appena riesco ti mando quella foto dell'attacco dell'ala in fusoliera anche se credo che nel tuo caso non si possa applicare.
Il primo modello realizzato quando con mio padre quando abbiamo ricominciato con l'aeromodellismo(4 anni fa) fu proprio il sukhoi 26 da 1.5mt di apertura alare da un progetto trovato in rete con applicate alcune modifiche.
L'attacco dell'ala lo abbiamo realizzato con un tirante in tondino da 2mm piegato che entrava in fusoliera e si collegava al tirante dell'altra ala attraverso degli elastici.



ciao

diego
