Stinson Reliant V-77!!!!!!!!!!!!

Originalmente inviato da Davide72

Ciao,
anche io amo gli aerei della golden age!!dello Stinson Ho trovato in rete i file dwg della Top flite ma troppo grosso per la mioa auto..dunque ho acquistato i disegni della Royal dello Stinson SR-9 1/6 di scala ed attualmente li sto digitalizzando sul cad..appena posto apro un build log.
Davide

Grazie a tutti dell'aiuto.....allora per il Seidel so bene che ci vorrà molto tempo....e so anche che si sta facendo fare le centraline dalla Falkon cecoslovacca, la stessa azienda che li faceva anche alla Moki e alla SL engines.

Il motore e molto bello e si vede l'alto grado di finitura....secondo me gira pure bene come tutti i vecchi seidel.

Ti contattero per MP Model Recing.

per quanto riguarda i disegni questo e quello che sono riuscito a fare in mezza gionata....in scala 1:1, dopo dovrò ridurlo in scala 1:4 che farà poi 3,16mt di apertura alare. Il 150cc o 160cc calzerà a perfezione.
Relizzerò la fusoliera in tubi di acciaio brasati e poi tutto il resto. Spessore tubi 0,3 / 0,5mm

Il preblema che però mi sorge e che non mi ricordo più come facevo a ridurre tutta la tavola in scala 1:1 a 1:4 con autocad 2010 in modalita classica.

[Ehstìkatzi]

Originalmente inviato da AquilaSolitaria67

Grazie a tutti dell'aiuto.....allora per il Seidel so bene che ci vorrà molto tempo....e so anche che si sta facendo fare le centraline dalla Falkon cecoslovacca, la stessa azienda che li faceva anche alla Moki e alla SL engines.

Il motore e molto bello e si vede l'alto grado di finitura....secondo me gira pure bene come tutti i vecchi seidel.

Ti contattero per MP Model Recing.

per quanto riguarda i disegni questo e quello che sono riuscito a fare in mezza gionata....in scala 1:1, dopo dovrò ridurlo in scala 1:4 che farà poi 3,16mt di apertura alare. Il 150cc o 160cc calzerà a perfezione.
Relizzerò la fusoliera in tubi di acciaio brasati e poi tutto il resto. Spessore tubi 0,3 / 0,5mm

Il preblema che però mi sorge e che non mi ricordo più come facevo a ridurre tutta la tavola in scala 1:1 a 1:4 con autocad 2010 in modalita classica.

Comando: scala ( o scale )
punto ( qualsiasi )
fattore di scala 1:4= 0,25

Originalmente inviato da Ehstìkatzi

Comando: scala ( o scale )
punto ( qualsiasi )
fattore di scala 1:4= 0,25

Ok dopo proverò a fare la cosa ma mi sa che avrò ancora bisogno del tuo aiuto...

INTANTO SONO IN DEBITO GRAZIE.....

Originalmente inviato da full1

Ciao!
Se ti può interessare ho pure io i file in dwg dello stinson reliant della top flite... che tra l'altro sto realizzando tuttora!
Casomai fammi sapere.. nel frattempo seguo con interesse.

Inviato dal mio GT-N7000 con Tapatalk 2

Certo che mi interesa e ti ringrazio.

Se puoi postarlo te ne sarei grato.

Grazie!!!!!!

Originalmente inviato da Davide72

Ciao,
anche io amo gli aerei della golden age!!dello Stinson Ho trovato in rete i file dwg della Top flite ma troppo grosso per la mioa auto..dunque ho acquistato i disegni della Royal dello Stinson SR-9 1/6 di scala ed attualmente li sto digitalizzando sul cad..appena posto apro un build log.
Davide

Perfetto allora se vi fa piacere postiamo tutto su questo post, ciò che riguarda lo Stinson....cosa che farò pure io passo passo...compresa la realizzazione delle dime e della struttura..

Dati tecnici iniziali:

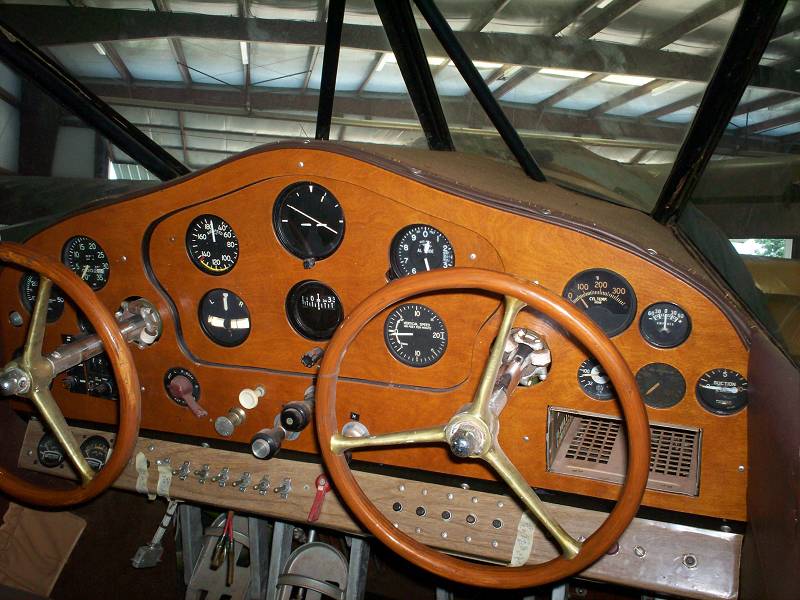

Parte della cabina di pilotaggio......esempi di relizzazioni di alcuni colleghi americani...

Per chi volesse incominciare a divertirsi questo e l'inizio del progetto di base, logicamente e in scala 1:4 da quotare in parte....

Potete copiare anche gli originali ripassandoci sopra...li ho inseriti apposta...GRAZIE AL GRANDE CAPO!!!!!!

Allego il DVG in fase di lavorazione.

Non copiatemelo troppo però....struttura in tubi di acciaio inox 316 spessore 0,5/0,3

Tubi da 8mm / 6mm 7 4mm e filo da 2 mm di accioio inox

Il resto compensato avio, balsa , allumino, tela e tanta volgia di lavorare. Brasatura e dime comprese....

Ho effettuato delle ultime modifiche, il disegno e solo a livello prova. Una volta ultimato ogni singolo pezzo verrà inserito nella tavole e numerato.

Pe ora sto solo disegnando i componenti di massima e modificando la dove necessita la struttura per migliorarla.

[rllava]

Originalmente inviato da full1

Ciao!
Se ti può interessare ho pure io i file in dwg dello stinson reliant della top flite... che tra l'altro sto realizzando tuttora!
Casomai fammi sapere.. nel frattempo seguo con interesse.

Inviato dal mio GT-N7000 con Tapatalk 2

Ciao, anch'io sarei interessato a questi disegni,potresti mandarmeli? Grazie

Originalmente inviato da rllava

Ciao, anch'io sarei interessato a questi disegni,potresti mandarmeli? Grazie

Infatti anche io sarei interessato....se ti va di postarli qui te ne sarei grato.


Ciao
