Disegnare centine per un ala ellittica

[Daniele]

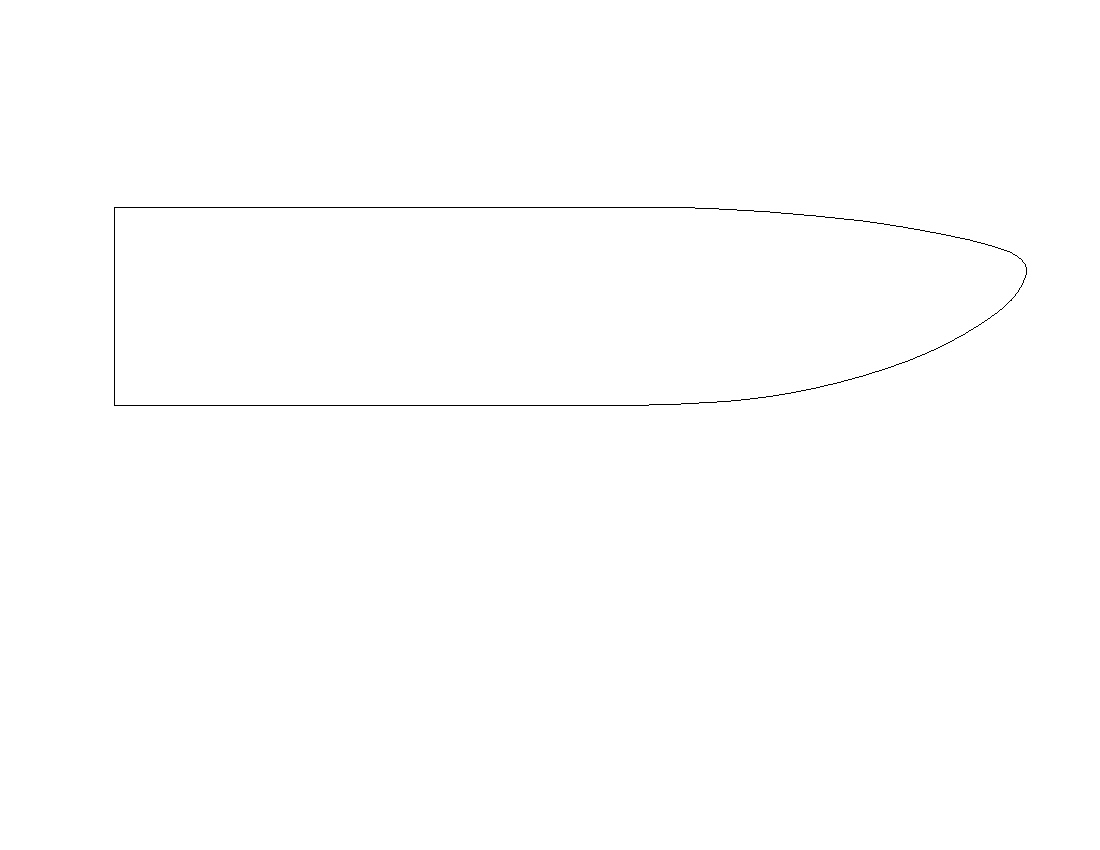

Salve, dovre realizzare l'ala che vedete in allegato.
Visto che volevo realizzarla con bordo d'uscita composito, volevo sapere da voi come si realizza.

saluti

[max_c26acro]

...prima ti faccio una domanda: perché vorresti fare il bordo d'uscita in composito?...

Per disegnare le centine, prima devi calcolare l'interasse tra loro e stabilire quante centine ti occorrono per ogni semiala.
Una distanza tra centine di circa 5 o 6 cm di norma va bene e una volta stabilita la loro posizione in pianta, se ne misura la corda e attraverso la notazione del profilo utilizzato che tra l'altro indica lo spessore massimo, la sua posizione e l'inarcamento in percentuali della corda, si ottengono tutte le centine rastremate.
La tip alare, gli ultimi 3 o 4 cm per intenderci, puoi ottenerla da un blocchetto di balsa sagomato in opera con tampone di cartavetro e olio di gomito.


Max

[Daniele]

Salve, mi scuso per non aver risposto prima, ma mi ero dimenticato di sottoscrivere l'argomento per ricevere le notifiche.
Ho ripreso a disegnare le centine e da quello che mi ha spiegato ecco come sono venute.
Il procedimento che ho seguito è il seguente:

- ho disegnato le due corde, estremità e radice;
- ho messo il profilo, in questo caso Clark Y, sulla corda rispettando le dimensioni;
- ho spostato le centine nei rispettivi punti della pianta alare mettendo la corda delle rispettive centine alla stessa altezza.

è corretto il procedimento o devo utilizzare la mediana della centina per allinearle?

saluti e grazie ancora.

PS
ora l'argomento è sottoscritto e riceverò la notifica di risposta, saluti.

[acquilotto]

scusate l'intrusione, Max, come calcola l'interasse tra le centine?
Nel mio Piper non ho fatto questa considerazione, anche perché si è trattato di una copia quasi.

[max_c26acro]

Originalmente inviato da Daniele

Salve, mi scuso per non aver risposto prima, ma mi ero dimenticato di sottoscrivere l'argomento per ricevere le notifiche.
Ho ripreso a disegnare le centine e da quello che mi ha spiegato ecco come sono venute.
Il procedimento che ho seguito è il seguente:

- ho disegnato le due corde, estremità e radice;
- ho messo il profilo, in questo caso Clark Y, sulla corda rispettando le dimensioni;
- ho spostato le centine nei rispettivi punti della pianta alare mettendo la corda delle rispettive centine alla stessa altezza.

è corretto il procedimento o devo utilizzare la mediana della centina per allinearle?

saluti e grazie ancora.

PS
ora l'argomento è sottoscritto e riceverò la notifica di risposta, saluti.

Mentre con le ali rettangolari e trapezoidali si ottiene un buon lavoro con la realizzazione delle centine a pacchetto, con l'ala ellittica per ottenere una buona precisione devi disegnare in pianta la tua semiala nelle dimensioni reali e stabilire l'interasse tra le centine con una semplice divisione:

Esempio
interasse 5 cm, apertura semiala 70 cm

70 : 5 = 14 centine

Disegni le centine in pianta e ne misuri la corda.

Ottenuta la corda di tutte le centine, disegni un diagramma cartesiano e costruisci le centine una per una adottando l'esempio del disegnino che ti allego (clicca per ingrandire).
La notazione del clark Y te la allego più sotto.
Considera che nella tabella le dimensioni sono espresse in percentuale della corda, quindi dovrai trasformarle in mm; utilizza le colonne standard ordinates.

Esempio:

corda = 100 mm

+X = 3,5% = 3,5 mm

esempio 2:

corda 134,5 mm

+X = 4,8%

con la calcolatrice esegui 4,8% di 134,5 = 6,456 mm

+X = 6,456 mm

[Daniele]

Perfetto ti ringrazio per le delucidazioni, per mia fortuna devo realizzarle al CAD e poi le taglierò con la CNC.

Volevo sapere se avevo sviluppato correttamente il profilo alare.

saluti

[luca.masali]

io ti consiglierei profili2, calcola anche le ali ellittiche

[Daniele]

E' proprio profili2 che mi ha fatto venire il dubbio, perchè una volta sovrapposte le centine, la corda non risulta sullo stesso asse e non capivo dove sbagliavo.



ciaooo
