centine un pò "strane"

[doctordoom]

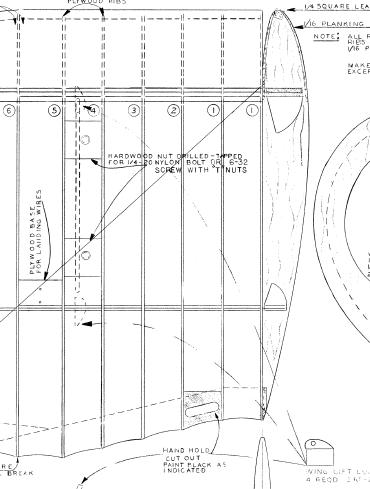

Sto dando un'occhiata ad un disegno (Curtiss F-11C Goshawk) e ho visto 'ste centine. Non ho ancora modo di vedere il disegno nella sua interezza ma sono dubbioso comunque. Sono io ignorante o quei "buchi" sono strani? Che ragion d'essere hanno con quella forma?

[Yellow Submarine]

Sei sicuro che siano dei "buchi" e non qualcos'altro?

[doctordoom]

Originalmente inviato da Yellow Submarine

Sei sicuro che siano dei "buchi" e non qualcos'altro?

beh, più o meno... Ho "percorso" il disegno in lungo e in largo, e il dettaglio dell'ala conferma che lì non c'è niente se non il longherone... e quel "buco", quindi...

Ma non sono sicuro di niente.

[contaxrts]

non è che dentro ci passano i comandi ad asta?
... oppure ci passavano in una precedente versione del modello coi comandi ad asta ed in una successiva versione son rimasti i buchi...

[maverick 68]

Originalmente inviato da doctordoom

beh, più o meno... Ho "percorso" il disegno in lungo e in largo, e il dettaglio dell'ala conferma che lì non c'è niente se non il longherone... e quel "buco", quindi...

Ma non sono sicuro di niente.

Doc, io la sparo, poi magari mi sputazzi in un'occhio alla prima occasione.
Da disegno, vedo che l'ala prevede un D.box e un longherone che poggia proprio al tratto verticale del foro. Prevedo degli scassi di pochi mm sul dorso e sul ventre del longherone per "incastrarci" le centine, ma per potere inserire il longherone devi infilarlo in obliquo e poi ruotare fino ad incastro avvenuto, e a quel punto hai il longherone in verticale; mi sembra un metodo insolito ma tutto sommato niente male.

[doctordoom]

Boh? Nel disegno non vedo niente che ci somigli, forse è un adattamento, e come dici tu, saranno rimasti lì.

Sarà il caso di stamparne almeno un A3 così ho una veduta d'insieme e ci capisco qualcosa.

[doctordoom]

Originalmente inviato da maverick 68

Doc, io la sparo, poi magari mi sputazzi in un'occhio alla prima occasione.
Da disegno, vedo che l'ala prevede un D.box e un longherone che poggia proprio al tratto verticale del foro. Prevedo degli scassi di pochi mm sul dorso e sul ventre del longherone per "incastrarci" le centine, ma per potere inserire il longherone devi infilarlo in obliquo e poi ruotare fino ad incastro avvenuto, e a quel punto hai il longherone in verticale; mi sembra un metodo insolito ma tutto sommato niente male.

Avevo pensato anch'io ad una cosa del genere (o comunqe ad una esigenza di montaggio) quindi, in caso, le sputazzate sono per entrambi

Solo che, appunto, mi pare un metodo un pò strambo... o no?

[doctordoom]

forse ci siamo! Mi sa che è proprio come dici tu




C'è lo stesso sasso anche dietro. Solo che nella tavola delle centine, non v'è traccia dello scasso per il ongherone posteriore.

Sarà stato ripssato male, ma mi sa che è l'interpretazione giusta..

...grazie Stè!

[maverick 68]

Originalmente inviato da doctordoom

Avevo pensato anch'io ad una cosa del genere (o comunqe ad una esigenza di montaggio) quindi, in caso, le sputazzate sono per entrambi

Solo che, appunto, mi pare un metodo un pò strambo... o no?

Strano si ma tutto sommato anche geniale, puoi verificare tranquillamente stampandoti una centina (non necessariamente in scala) e misurarti l'altezza del longherone e controllando che corrisponda al lato basso del foro.
Ti dirò che non mi dispiace, forse ti sbatti anche meno di carta sugli scassi rispetto al metodo solito e lasci più continuità al longherone avendo bisogno di due minuscoli scassi senza interrompere la vena se non per qualche mm.

[fai4602]

Originalmente inviato da maverick 68

Doc, io la sparo, poi magari mi sputazzi in un'occhio alla prima occasione.
Da disegno, vedo che l'ala prevede un D.box e un longherone che poggia proprio al tratto verticale del foro. Prevedo degli scassi di pochi mm sul dorso e sul ventre del longherone per "incastrarci" le centine, ma per potere inserire il longherone devi infilarlo in obliquo e poi ruotare fino ad incastro avvenuto, e a quel punto hai il longherone in verticale; mi sembra un metodo insolito ma tutto sommato niente male.

Giusto, un bel sistema per evitare la noia della chiusura fra i longheroni a listello e le centine, e per costruire leggero.

Un' unica considerazione, la costruzione deve essere accurata e con la balsa attuale quel buco lo vedo male, molto male
