Risorse utili per imparare a progettare con autocad

[tochiro]

(aggiornato in data 17/8/2010)
Per commenti e suggerimenti, o se ritenete che ci siano altre risorse utili, rispondete pure a questa discussione che verrà periodicamente aggiornata. Il contributo di tutti è importante!

In questo post vorrei raccogliere una serie di risorse utili per chi vuole progettare i propri aeromodelli con autocad.
Il software di riferimento in questa discussione è autocad, ma può essere utile a chiunque usi programmi ACAD-compatibili (per esempio il freeware A9CAD).
Esistono molti altri validi software di progettazione che non sono però tema di questa discussione.

Prima di tutto un doveroso ringraziamento a Felici, monster722 e Cornia che hanno messo a disposizione le loro conoscenze e il loro tempo al servizio di noi modellisti!
Seguono le risorse che abbiamo individuato come utili ed importanti per la progettazione dei nostri aeromodelli.
Per domande o dubbi sui corsi intervenite direttamente nelle discussioni originali.

Un bel corso con un approccio classico per principianti:
Breve Corso di Cad per Modellisti (di Eugenio Felici)

Un ottimo corso con esercizi svolti per chi vuole una guida passo passo:
Corso base autocad con esercizi (di monster722)

Per comodità ecco la lista delle lezioni che sono pubblicate nella discussione, si consiglia comunque di leggere il thread perché vengono date molte risposte ai dubbi più frequenti.

• [pdf] lezione 1 - cenni preliminari
• [pdf] lezione 2 - come muoversi nell'area grafica
• [pdf] lezione 3 - comandi di disegno (prima parte)
• [pdf] lezione 4 - comandi di disegno (seconda parte)
• [zip] lezione 5 - immagini raster: convertire un trittico (prima parte)
• [pdf] lezione 6 - immagini raster: convertire un trittico (seconda parte)

Dedicato a chi conosce autocad 2D e vuole avvicinarsi alla progettazione 3D:
Corso cad 3D (di monster722)

Ecco la lista delle lezioni, anche qui si consiglia di leggere la discussione per approfondimenti.

• [pdf] Cenni base sul disegno 3D
• [zip] Costruiamo un aeromodello 3D - lezione 1
• [pdf] Costruiamo un aeromodello 3D - lezione 2
• [pdf] Costruiamo un aeromodello 3D - lezione 3
• [pdf] Costruiamo un aeromodello 3D - lezione 4
• [pdf] Costruiamo un aeromodello 3D - lezione 5
• [pdf] Costruiamo un aeromodello 3D - lezione 6
• [pdf] Costruiamo un aeromodello 3D - lezione 7

Mirato più specificamente alla progettazione di alianti (ma non solo):
autocad, le basi per la progettazione (di Cornia)

Ecco alcuni link diretti ai post più interessanti della discussione, ma non tralasciate la lettura dell'intero thread.

• importare un trittico
• disegnare le ordinate
• praticare gli scassi per i correntini
• come disegnare le centine a traliccio
• disegnare le ordinate a goccia
• costruzione supporti portabaionetta e pattino d'atterraggio
• ricavare i particolari dei piani i coda
• stampa su fogli A4

Altri contributi sono i benvenuti!

[tochiro]

Un bel tutorial di telemaster:

[pdf] Come disegnare superfici in autocad

[pietro68]

interessante

[saman]

Vengo a conoscenza solo ora di questa discussione, conoscere i segreti di autocad per noi aeromoidellisti è fantastico, grazie tochiro

[quasar2010]

i miei complimenti, davvero utile direi... per chi come me usa linux? avete idee

[cygnusx1]

Un ottimo e completo programma di CAD bidimensionale per linux è Draftsight della Dassault Systemes, DraftSight, il software CAD gratuito* per i vostri file DWG - Dassault Systèmes gratuito e disponibile pure per windows e mac.

Bravo Tochiro come sempre stupisci....complimenti!!!!

[tochiro]

Originalmente inviato da tochiro

Il software di riferimento in questa discussione è autocad, ma può essere utile a chiunque usi programmi ACAD-compatibili (per esempio il freeware A9CAD).
Esistono molti altri validi software di progettazione che non sono però tema di questa discussione.

Segnalo un altro software ACAD-compatibile completamente gratuito che è molto simile ad Autocad 2000.
Si chiama DraftSight e lo uso con soddisfazione da parecchi mesi.
Lo trovate qui: DraftSight
Ha anche un ottimo manuale per i novizi del cad.

Per le esigenze del modellista medio è, a mio parere, ampiamente sufficiente (va da sè che esistono altri software molto più completi).

[bruno]

Ho cominciato ad usare il CAD 2 il freeware DraftSight.
Ho un problema che non riesco a risolvere, nonostante abbia letto tutti i suggerimenti presenti nelle discussioni
relative al CAD, relative alla stampa di un disegno in fogli A4.
Mi baso su quanto siggerisce Cornia su questo post, con impostazione scala 1:1

http://www.baronerosso.it/forum/722781-post114.html

Seguendo questo sistema, vero che stampo il foglio, ma non è in scala originale, ma il disegno esce più piccolo

la misura 201 viene stampata a 196 mm
e la misura 291 a 280 mm

(201x291 è la misura indicata da Cornia per l'area da stampare)

Di conseguenza anche i disegni contenuti sono scalati...cosa sbaglio ?
Qualcuno di gentile che mi sa dare un suggerimento.

Grazie fin d'ora.

[Daniele]

Salve a tutti, sto realizzando le mie prime centine con autocad ed ho utilizzato questo procedimento:

- ho disegnato le due corde, estremità e radice;
- ho messo il profilo, in questo caso Clark Y, sulla corda rispettando le dimensioni;
- ho spostato le centine nei rispettivi punti della pianta alare mettendo la corda delle rispettive centine alla stessa altezza.

è corretto il procedimento?

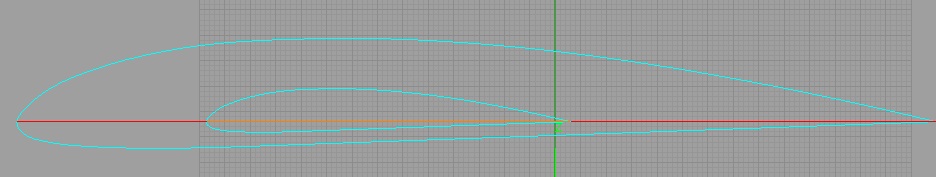

in allegato il risultato, saluti.
